Назначение
Коробки распределительные ДИВИЯ-КР-У предназначены для соединения/распределения кабелей управления «RS-485» при монтаже светильников светодиодных адресных управляемых «ДИВИЯ-С-У».
Конструктивные особенности
Коробки распределительные «ДИВИЯ-КР-У» делятся на 2 вида - проходная и конечная, отличающиеся количеством кабельных вводов.

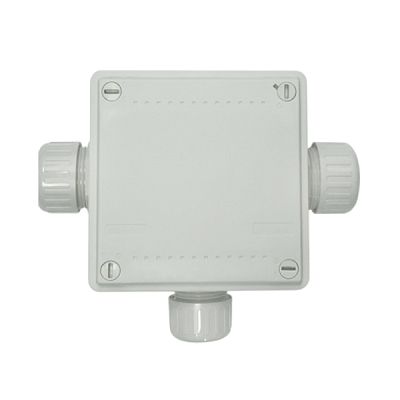

- «ДИВИЯ-КР-У-П» (проходная) - предназначена для установки у светильников внутри зоны освещения. Коробка оборудована 3 вводами: 1 - вход кабеля линии «RS-485», 2 - вход кабеля «RS-485» светильника, 3 - выход кабеля линии «RS-485»;

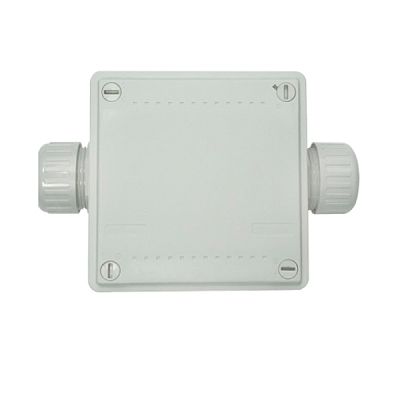

- «ДИВИЯ-КР-У-К» (конечная) - предназначена для установки у крайнего светильника в зоне освещения. Коробка оборудована 2 вводами: 1 - вход кабеля линии «RS-485», 2 - вход кабеля «RS-485» светильника.

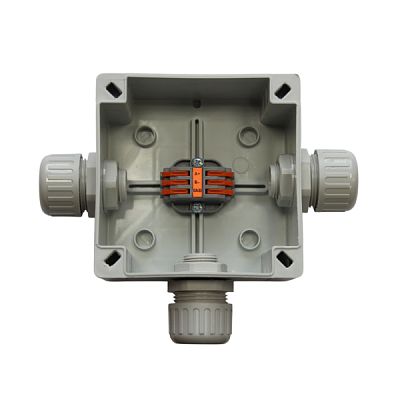

Коробки снабжены кабельными вводами для гофротрубы диаметром 20 мм. Внутри коробок размещена клемма соединительная на 3 входа и 3 выхода, позволяющая подключать провода с сечением жил до 4 мм. кв.
Монтаж
Коробки распределительные «ДИВИЯ-КР-У» изготавливаются в двух модификациях: с комплектами для крепления на опору квадратного сечения или опору консольную ДИВИЯ-О-К посредством специальных кронштейнов и металлических хомутов; плоскую стену.
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Габаритные размеры, мм: |
|
| ДИВИЯ-КР-У-П (проходная) | 145 x 176 x 62,5 |
| ДИВИЯ-КР-У-К (конечная) | 114 x 176 x 62,5 |
| Кабельные вводы: | под гофрированную трубу диаметром 20 мм |
| Температура эксплуатации, °С: | -60...+60 |
| Температура монтажа, °С: | -30...+60 |
| Герметизация: | по нормам IP65 |
| Наименование | Фото | Обозначение | Описание | Ед. изм |
|---|---|---|---|---|
| ДИВИЯ-КР-У-П |
|
ТРДУ.468345.009 | Коробка распределительная проходная. Размеры 100х100х50, IP65. Коммутируемых контактов - 6 шт.; кабельных вводов под гофротрубу Ø20 - 3 шт. Крепление на стену. | к-т |
| ДИВИЯ-КР-У-П |
|
ТРДУ.468345.009-01 | Коробка распределительная проходная. Размеры 100х100х50, IP65. Коммутируемых контактов - 6 шт.; кабельных вводов под гофротрубу Ø20 - 3 шт. Крепление на опору. | к-т |
| ДИВИЯ-КР-У-К |
|
ТРДУ.468345.010 | Коробка распределительная конечная. Размеры 100х100х50, IP65. Коммутируемых контактов - 6 шт.; кабельных вводов под гофротрубу Ø20 - 2 шт. Крепление на стену. | к-т |
| ДИВИЯ-КР-У-К |
|
ТРДУ.468345.010-01 | Коробка распределительная конечная. Размеры 100х100х50, IP65. Коммутируемых контактов - 6 шт.; кабельных вводов под гофротрубу Ø20 - 2 шт. Крепление на опору. | к-т |
