ТРДУ.425681.001
Гарантия 2 года
Гарантия 2 года
Интегрирован с ПО «VIDEONET»
Интегрирован с ПО «VIDEONET»

Назначение

Контроллер «ТРЕЗОР-К2» ТРДУ.425681.001 предназначен для организации двухстороннего цифрового обмена данными c адресными устройствами, входящими в состав системы охраны периметра «ТРЕЗОР-ПРО» по проводной линии интерфейса RS-485, а также с сервером системы мониторинга, организованной на платформе ПО «АРМ ТРЕЗОР-ПРО» или стороннего производителя по интерфейсу Ethernet.

Контроллер обеспечивает:
  • контроль состояния охранных извещателей;
  • прием, обработку и протоколирование тревожных событий;
  • формирование сигналов управления периферийными устройствами;
  • настройку и диагностику адресных устройств, входящих в состав системы;
  • интеграцию с системой мониторинга на базе ПО «АРМ ТРЕЗОР-ПРО» или ПО сторонних производителей, используя API

Встроенная Система мониторинга (СМ) обеспечивает:

  • создание планов местности (объектов) с размещением на них значков и областей действия устройств системы охранной сигнализации периметра;
  • индикация тревог с возможностью их подтверждения (сброса), запуск дистанционного контроля периметровых извещателей;
  • создание правил (реакций на события) для управления охранным освещением;
  • запись и просмотр событий…

Описание Системы мониторинга


Конструкция

Контроллер «ТРЕЗОР-К2» реализован на базе персонального компьютера под управлением операционной системы Linux версии «Fedora 32» со специализированным программным обеспечением, отвечающим за его функционал.

Контроллер снабжен следующими коммуникационными портами:

  • RS-485 - для подключения оборудования линейной части системы;
  • портами LAN – для передачи данных между компонентами системы.

Корпус контроллера выполнен в формате Rackmount, высотой 2U для установки в стандартный 19-дюймовый телекоммуникационный шкаф.

Примечание: количество портов интерфейса RS-485 определяется количеством и типом плат расширения (уточняется при заказе).

Интерфейс пользователя

Работа с Контроллером и Системой мониторинга может быть организована как локально, так и с удаленного рабочего места.

Локальная работа с Контроллером и СМ осуществляется непосредственным подключением к нему клавиатуры, мыши, монитора и, при необходимости, съемных носителей информации. С этой целью предусмотрены порты USB, а также порты вывода видеоинформации VGA и HDMI. Для удаленного подключения к контроллеру используется высокоскоростная локальная сеть Ethernet.

Программное обеспечение контроллера и СМ имеет графический веб-интерфейс, доступ к которому, осуществляется с помощью любого современного веб-браузера. Доступ к интерфейсу и ресурсам контроллера защищен паролем и разграничен правами пользователей

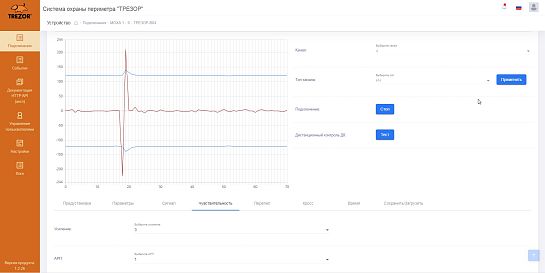

Интерфейс контроллера ТРЕЗОР-К2. Настройка ТРЕЗОР-В04.

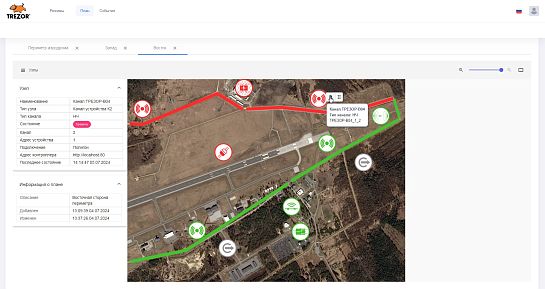

Интерфейс Системы мониторинга. План объекта.

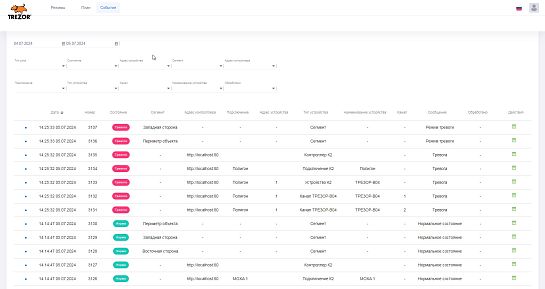

Интерфейс Системы мониторинга. Список событий.


Интерфейс Системы мониторинга. Правила.

Лицензирование

Лицензирование системы осуществляется с помощью устройства расширения «Трезор-УР» ТРДУ.467366.001, которое несет в себе информацию о количестве и типе устройств, разрешенных к подключению в систему. Устройство расширения представляет собой флеш-накопитель USB с записанным на него файлом лицензии, который активируется на контроллере в соответствующем разделе.

Технические характеристики

Функциональные параметры Контроллера

ПАРАМЕТР ЗНАЧЕНИЕ
Максимальное количество периферийных устройств, подключаемых к одному порту RS-485 32
Количество плат расширения:
  - 2 порта RS-485
  - 4 порта RS-485
* Приобретается отдельно. Количество уточняется при заказе.

2
2
Максимальная длина линии связи с периферийными устройствами по интерфейсу «RS-485» (без использования повторителей интерфейса) 1200 м
Максимальное количество подключаемых периферийных устройств  256

Эксплуатационные параметры Контроллера

ПАРАМЕТР ЗНАЧЕНИЕ
Параметры электропитания:
  - напряжение (сеть переменного тока), В 90…230
  - частота, Гц 50 ± 1
  - Потребляемая мощность (при питании от сети 220В / 50Гц) Вт, не более  900
Габаритные размеры (Ш х Г х В), мм   485 х 386 х 90
Масса, кг, не более (без учета плат расширения)
Диапазон рабочих температур, °С  +10…+35

Наименование Фото Обозначение Описание Ед. изм
ТРЕЗОР-К2 ТРЕЗОР-К2 ТРДУ.425681.001 Контроллер ввода-вывода и хранения информации с предустановленным программным обеспечением. шт.
* ТРЕЗОР-УР * ТРЕЗОР-УР ТРДУ.467366.001 Устройство расширения. Флеш-карта формата USB.
Предназначено для ввода лицензионных данных
шт.
** Плата расширения 2 порта RS-485 ** Плата расширения 2 порта RS-485 ТРДУ.468345.001 Подключение периферийных устройств. 2 порта RS485 шт.
** Плата расширения 4 порта RS-485 ** Плата расширения 4 порта RS-485 ТРДУ.468345.002 Подключение периферийных устройств. 4 порта RS-485 шт.


* Приобретается отдельно.

** Приобретается отдельно. Количество уточняется при заказе.

Эксплуатационная документация:

Программное обеспечение:

Ссылка
Наименование
Версия

Проектные решения:

Сертификаты:

Интеграция по интерфейсу RS-485
Интеграция по интерфейсу RS-485

VideoNet — российская система безопасности класса PSIM с искусственным интеллектом. Объединяет оборудование систем видеонаблюдения, СКУД, ОПС, охраны периметра, SCADA-систем, торговое и промышленное оборудование в единый комплекс. Является общей информационно-управляющей средой со встроенной аналитикой. Осуществляет централизованный мониторинг объекта, автоматическое обнаружение и оперативное реагирование на тревожные события.

Интегрированные ТСО:
ТРЕЗОР-В04
Вибрационное средство обнаружения
ТРЕЗОР-Р
Радиоволновое средство обнаружения
ТРЕЗОР-М
Радиоволновое двухпозиционное средство обнаружения
ТРЕЗОР-БЛ
Блок линейный
ТРЕЗОР-К2
Контроллер
