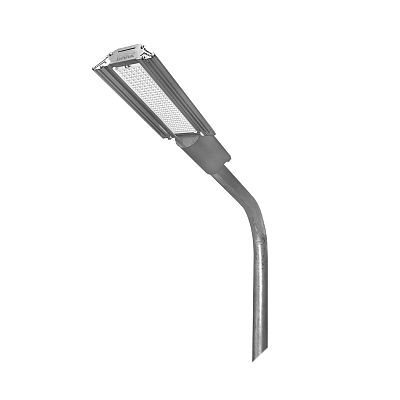

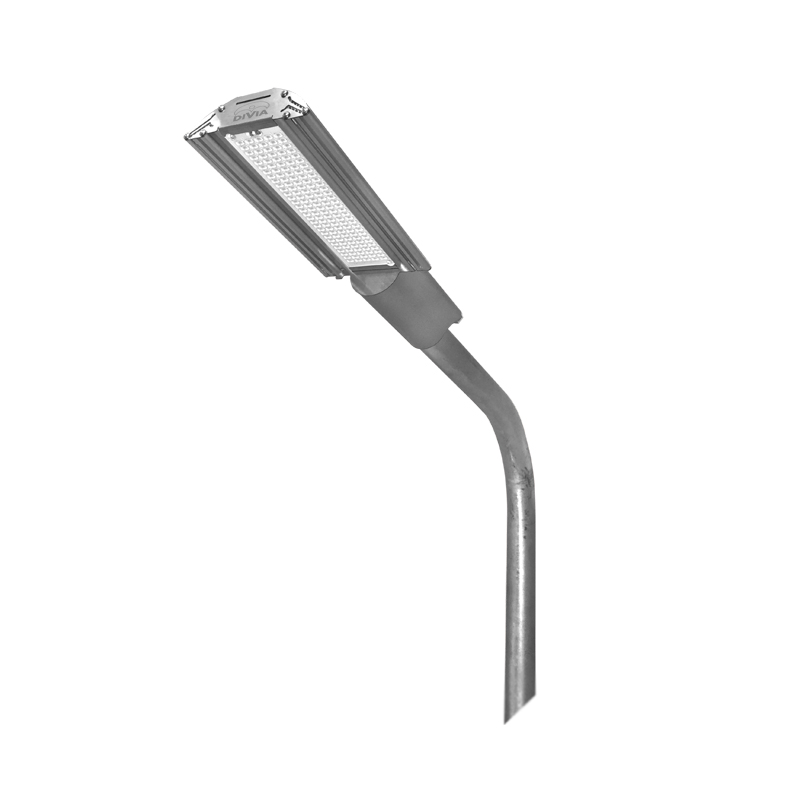

ДИВИЯ-О-К - с установленным светильником

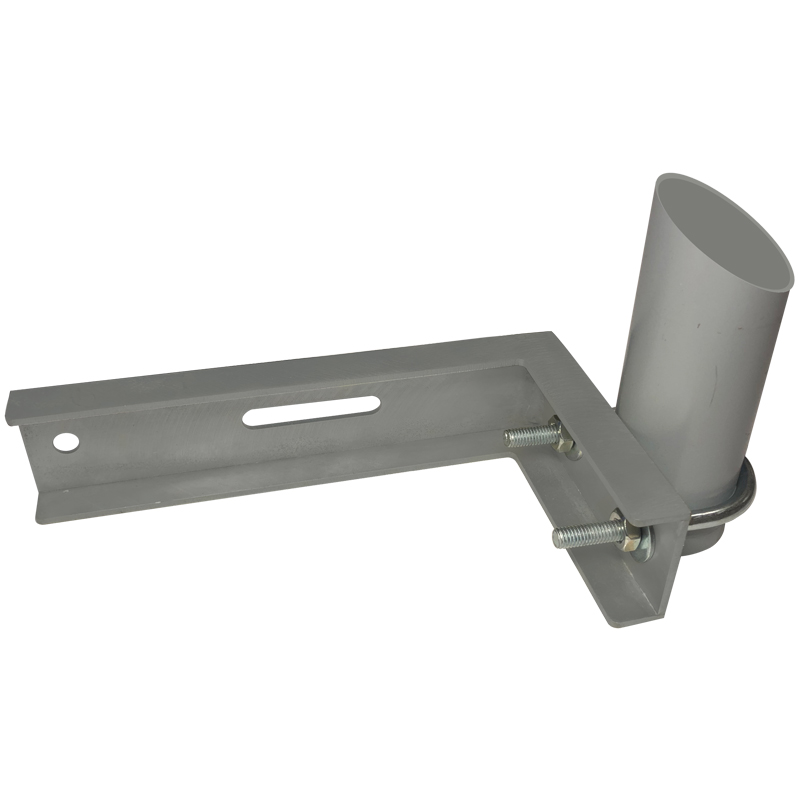

Присоединение L-образного кронштейна к опоре
ТРДУ.301329.001
Назначение

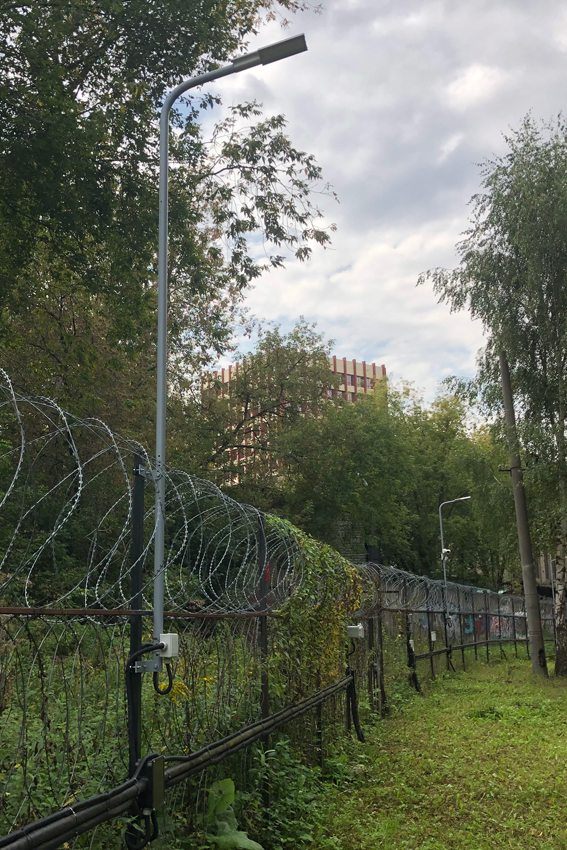

Опора консольная«ДИВИЯ-О-К» ТРДУ.301329.001 предназначена для установки светильников «ДИВИЯ-С» на различные типы ограждений и прочие строительные и несущие конструкции.
Конструктивные особенности
Опора представляет собой металлическую трубу 48х3 мм ГОСТ10704-91, изогнутую с одной стороны под углом 80 град. Длина прямой части опоры - 3,0 м, длина изогнутой (консольной) части - 0,5 м.

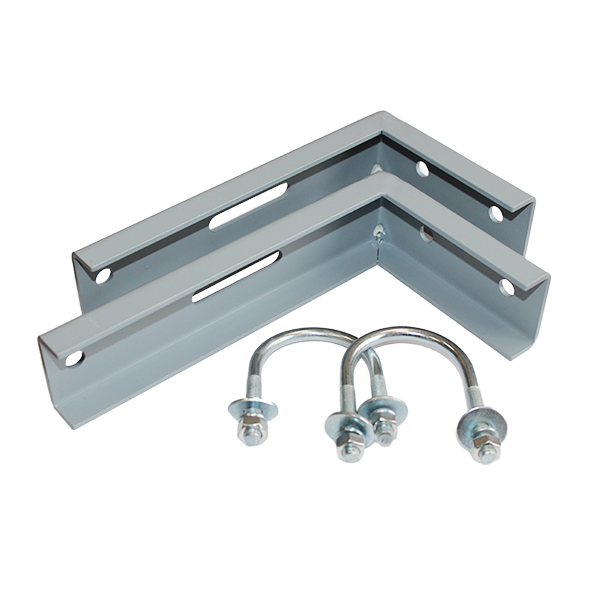

Для монтажа опоры на ограждения используются L-образные кронштейны, которые крепятся к опоре с помощью U-образных хомутов. Кронштейны и хомуты входят в комплект поставки Опоры консольной.
Элементы Опоры защищены от коррозии цинковым покрытием, и окрашены порошковой краской, цвет соответствует RAL7001 (серебристо-серый).
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Диаметр трубы | 48 мм |
| Вылет консоли | 500 мм |
| Длина прямой части | 3,0 м |
| Высота опоры, макс | 3,23 м |
| Угол наклона консоли | 10° |
| Материал | сталь |
| Защитное покрытие | Цинковое покрытие и полимерно-порошковая окраска |
| Цвет | RAL 7001 (серебристо-серый) |
