Назначение

Вибрационное средство обнаружения «ТРЕЗОР-В04» ТРДУ.425114.001 предназначено для обнаружения проникновения нарушителя через заграждение, расположенное по периметру охраняемого объекта, а также формирования тревожного извещения.

«ТРЕЗОР-В04» регистрирует попытки нарушителя преодолеть сигнализационное заграждение следующими способами:

  • Перелаз, в том числе, с использованием подручных средств;
  • Отгибание и пролаз в образовавшееся отверстие;
  • Перекусывание или перепиливание заграждения;
  • Демонтаж кабеля чувствительного;
  • Подкоп.

Принцип действия

Чувствительным элементом вибрационного средства обнаружения «ТРЕЗОР-В04» является трибоэлектрический кабель.

Чувствительный кабель крепиться к элементам ограждения и преобразует механические колебания и деформации, возникающие при воздействии на ограждение в электрические сигналы.

В соответствии с алгоритмом обработки, после оценки параметров регистрируемого сигнала, блок электронный формирует тревожное извещение в виде размыкания контактов реле (сухой контакт) или по интерфейсу RS-485.

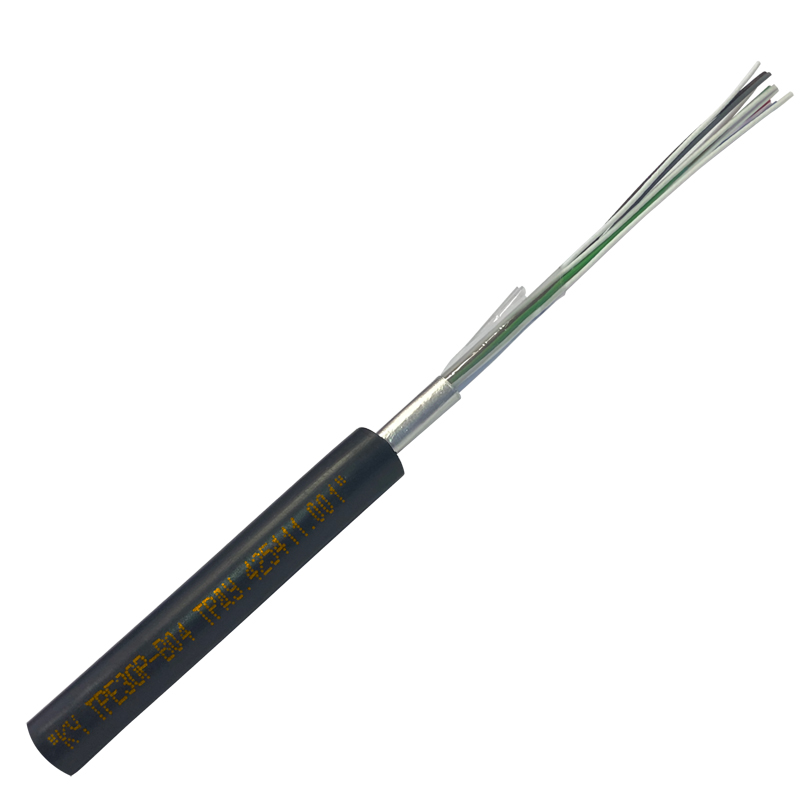

Кабель чувствительный

Кабель чувствительный «КЧ ТРЕЗОР-В04» ТРДУ.425411.001 - трибоэлектрический кабель с десятью 1-проволочными изолированными медными проводниками свитыми попарно. Внешняя оболочка чувствительного кабеля выполнена из светостабилизированного полиэтилена.

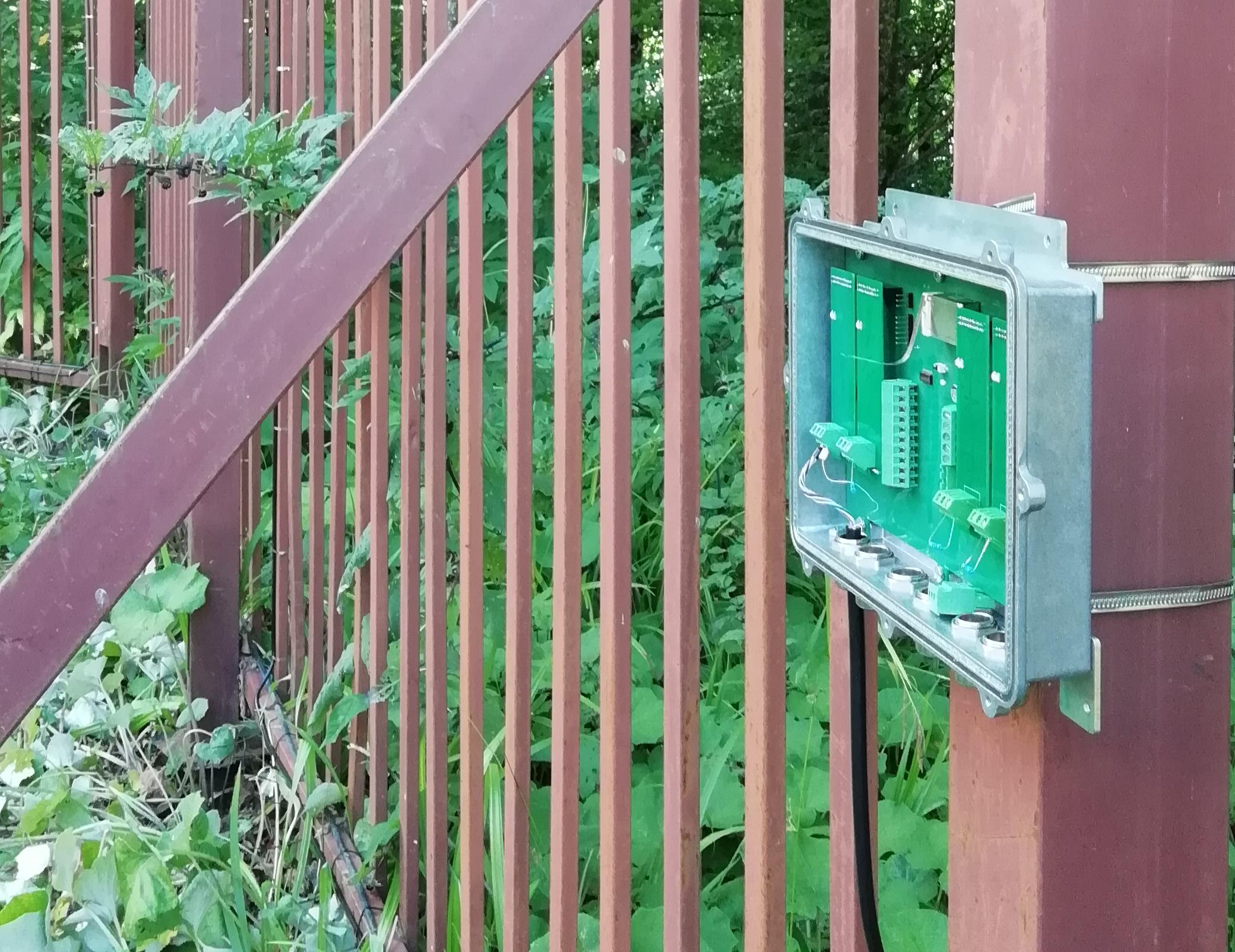

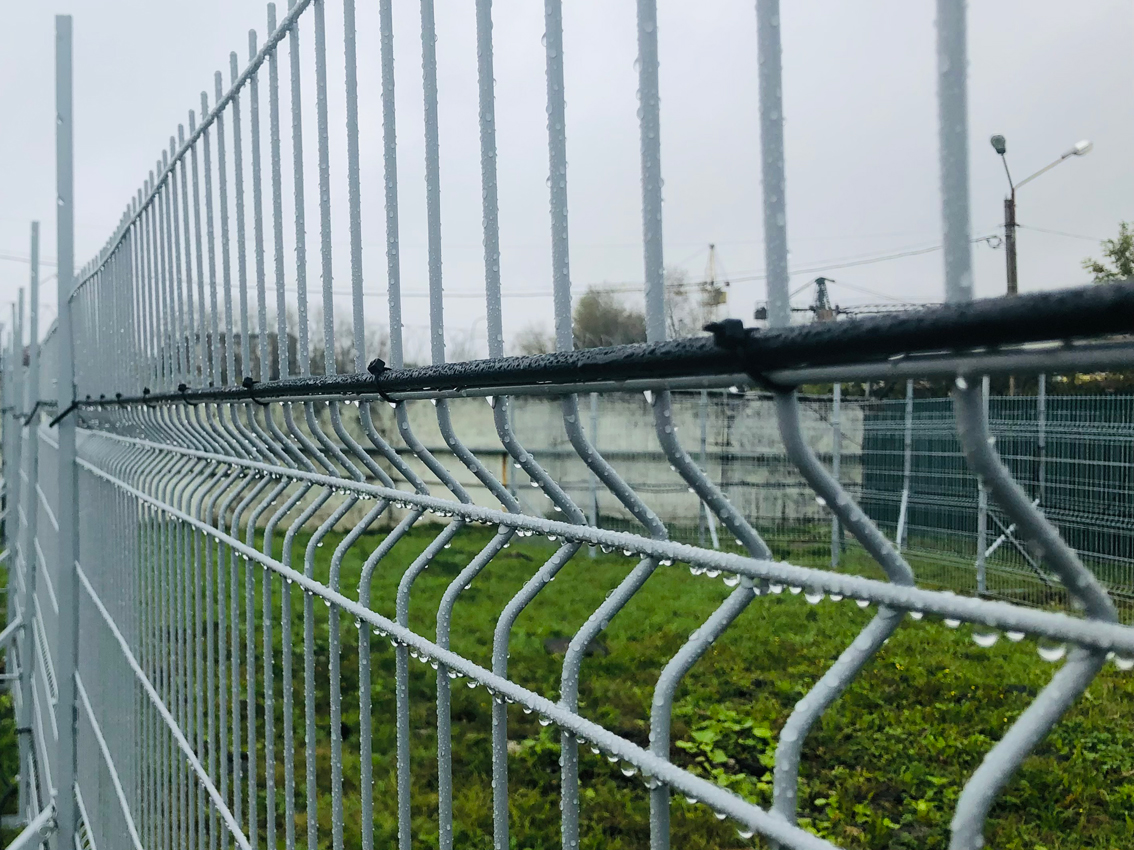

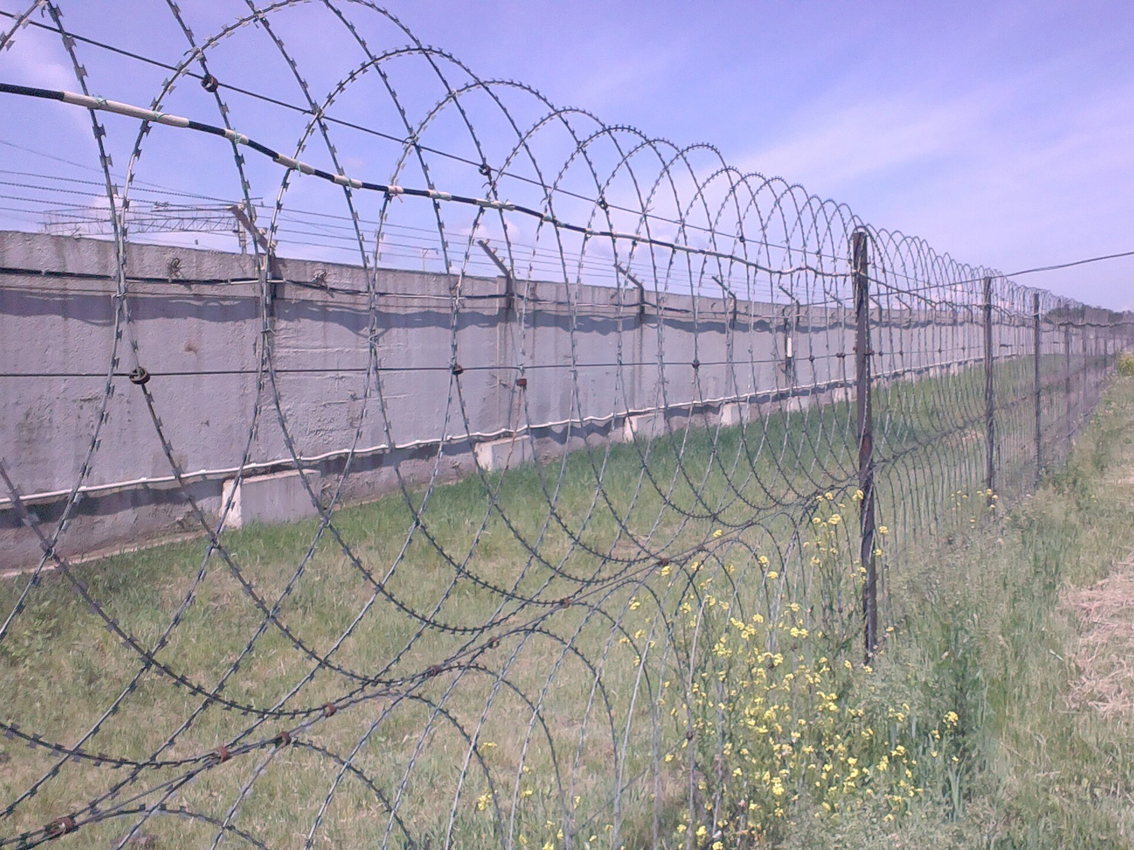

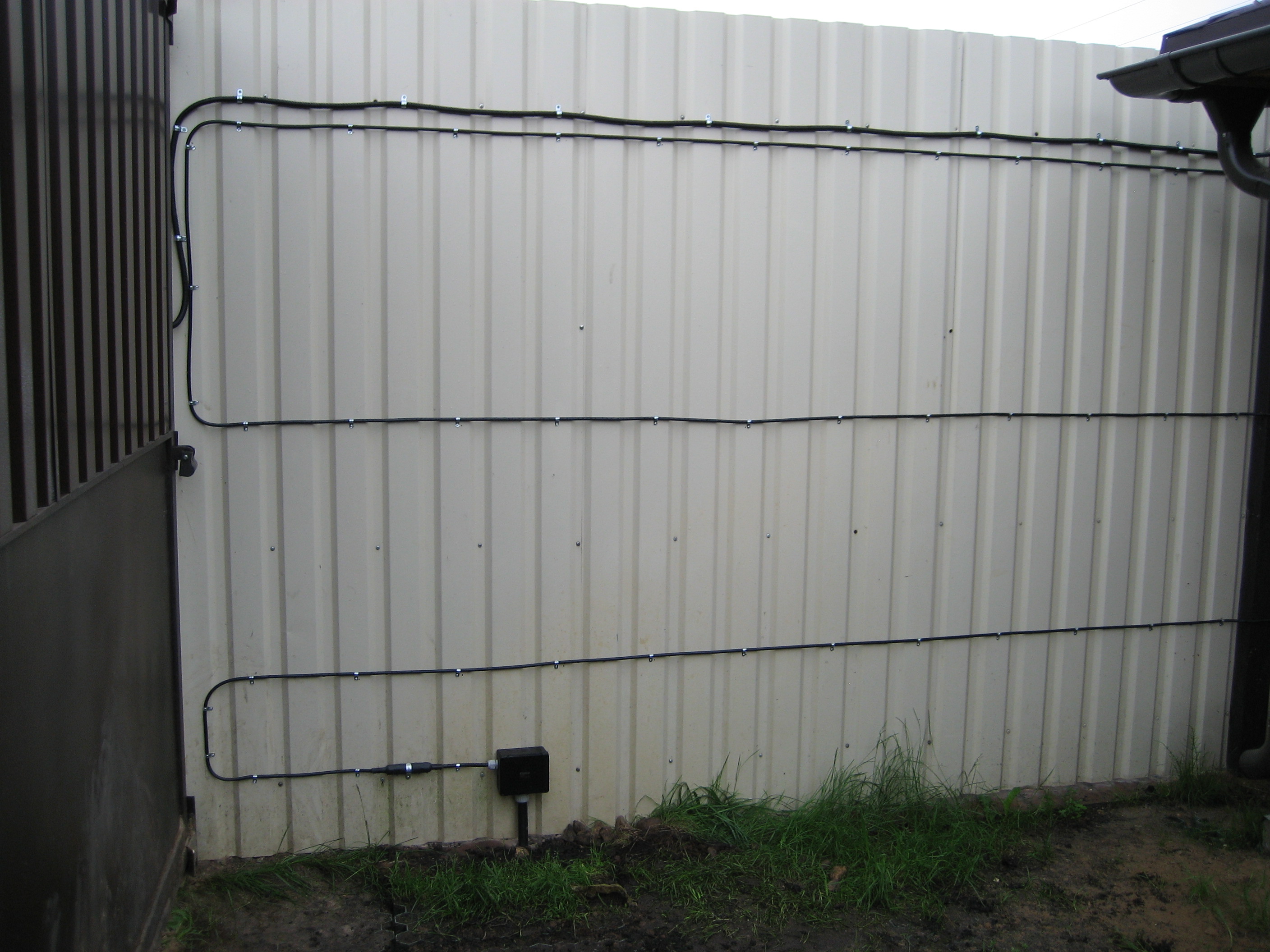

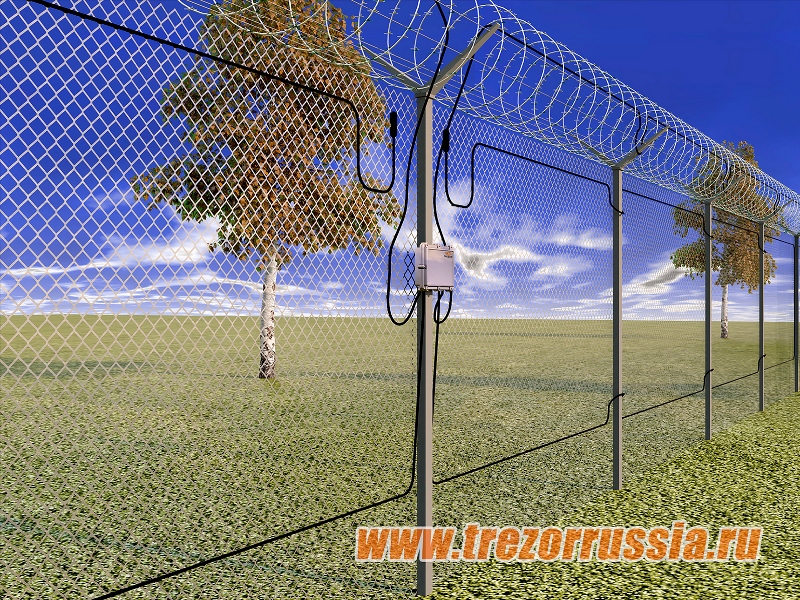

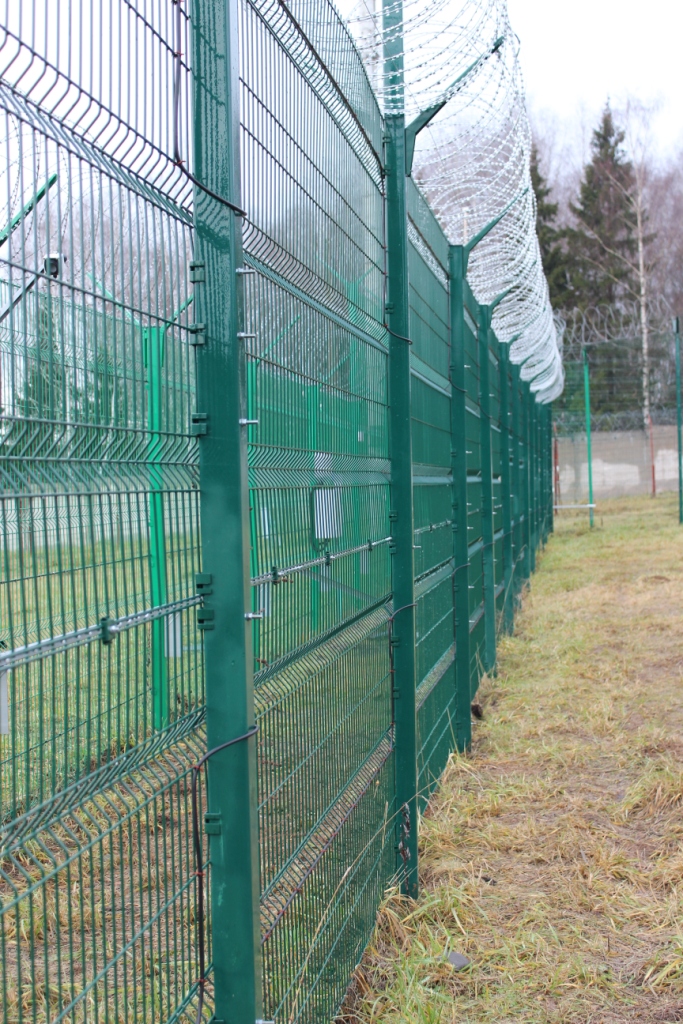

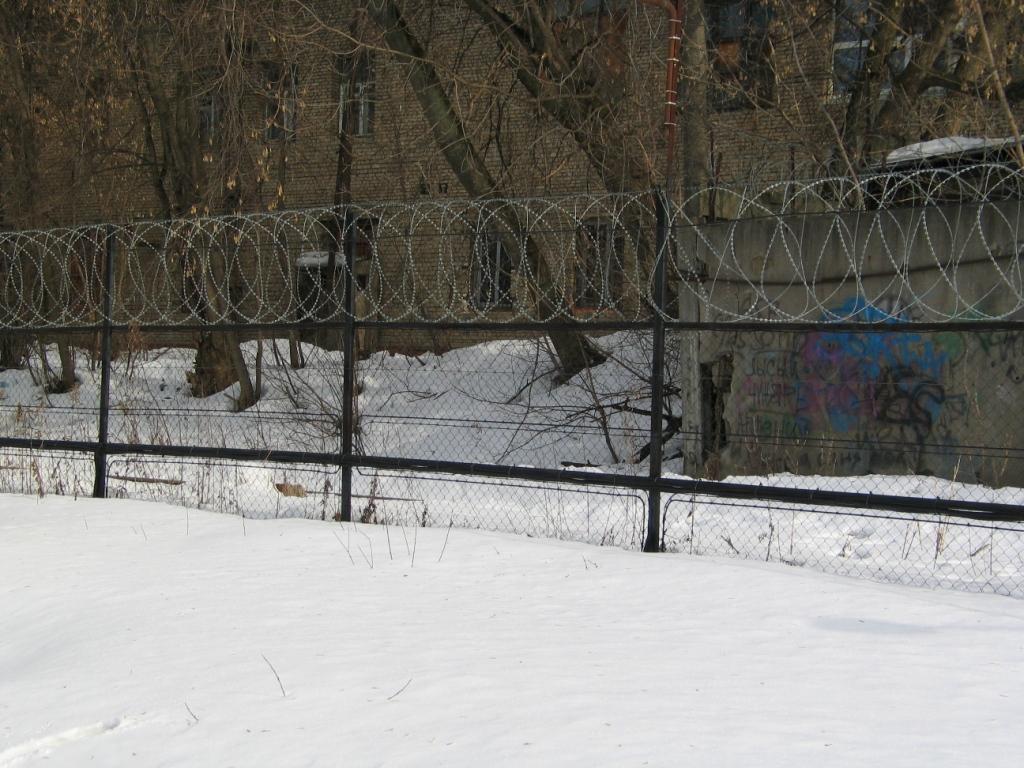

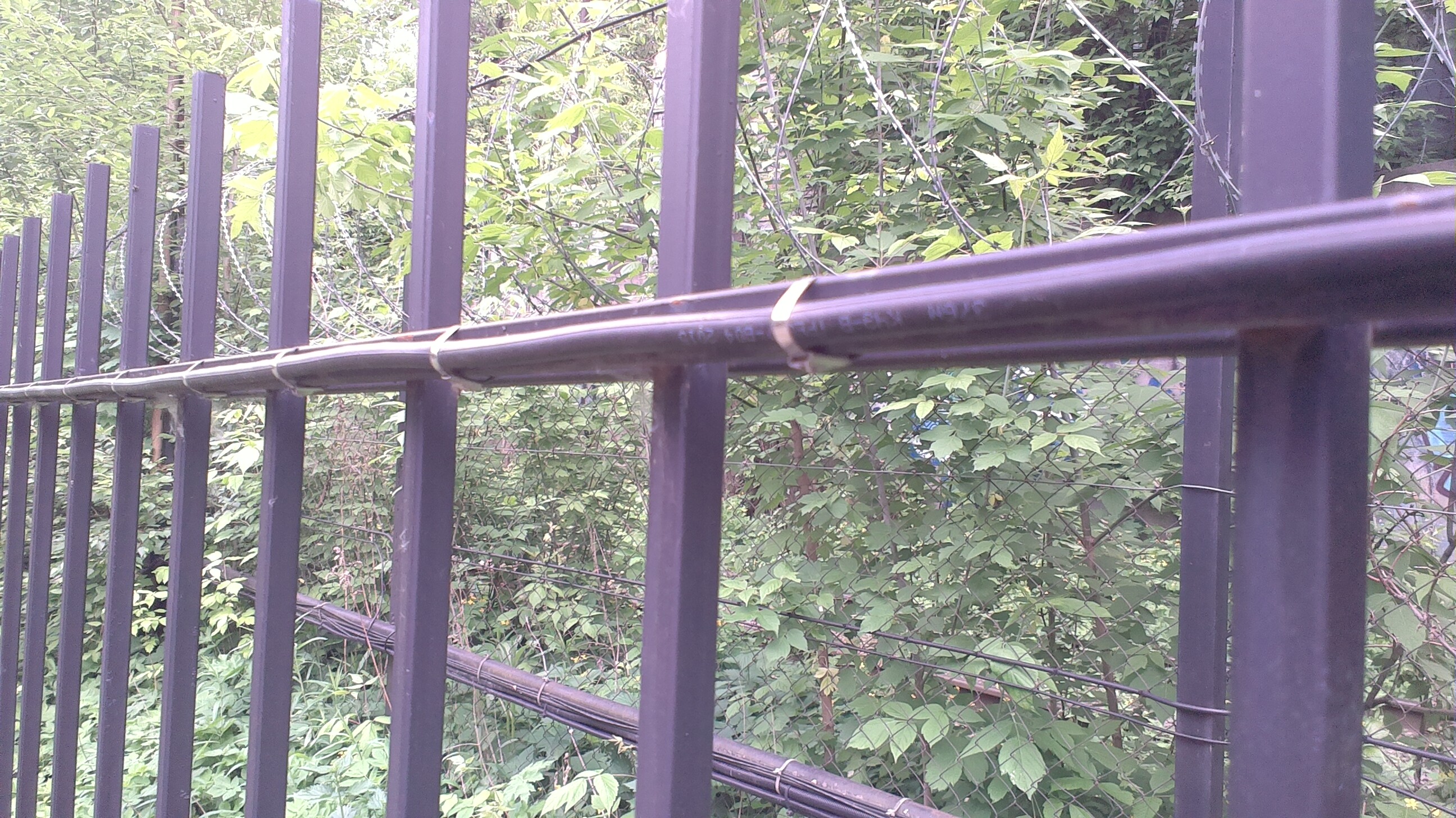

Кабель чувствительный применяется для защиты периметров объектов, оборудованных различными типами заграждений, выполненными из сварных сеток, решеток, металлических профилей, в том числе, зашитых профильным металлическим листом; с козырьками изготовленными из плоских и объемных режущих спиралей, колючей проволоки и т.д.

Для защиты периметров объектов с высоким уровнем ЭМИ применяется специальная версия чувствительного кабеля с дополнительным экраном – «КЧ-Э ТРЕЗОР-В04» - кабель чувствительный с экраном ТРДУ.425411.002.

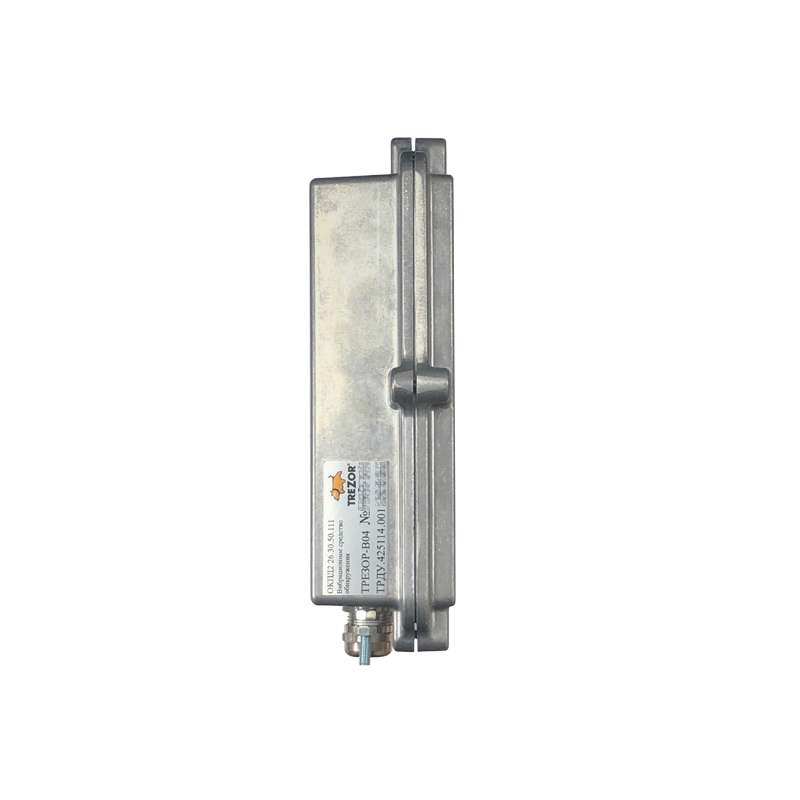

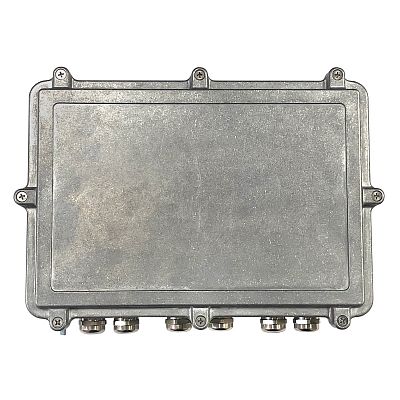

Блок электронный

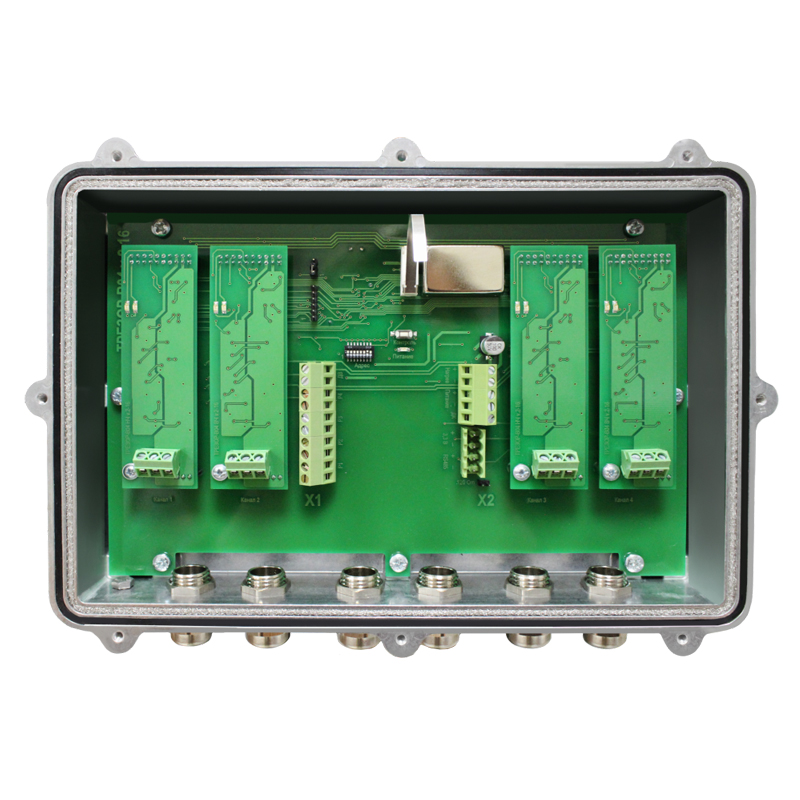

Блок электронный «ТРЕЗОР-В04» имеет модульную конструкцию: на электронной плате блока расположены 4 слота для установки модульных плат канала, позволяющих обрабатывать сигнал чувствительного кабеля в определенном частотном диапазоне. К каждой плате канала подключается один отрезок чувствительного кабеля.

Тип плат канала и их количество выбираются инсталлятором для каждого электронного блока индивидуально,  в зависимости от задач, которое решает вибрационное средство обнаружения «ТРЕЗОР-В04» на данном участке периметра.

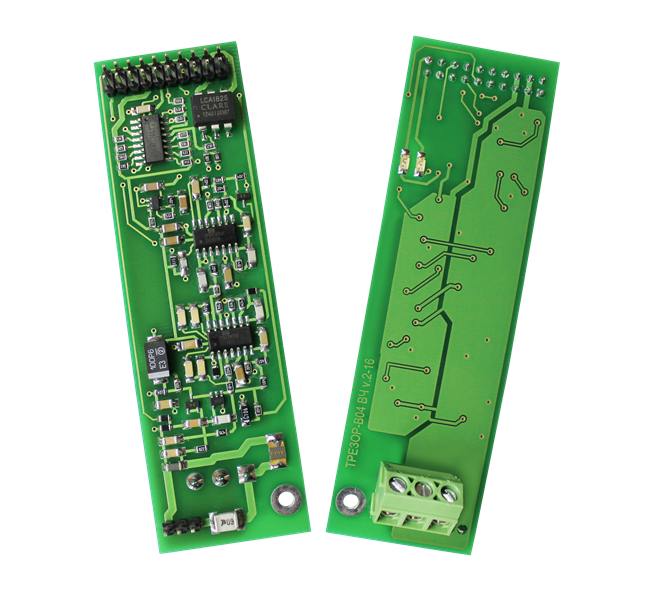

С блоком электронным «ТРЕЗОР-В04» используются платы канальные трех типов:

  • Плата канала низких частот (НЧ) ТРДУ.758764.001 предназначена для обнаружения таких видов преодоления заграждения, как «перелаз», «подъем», «демонтаж», «подкоп»;

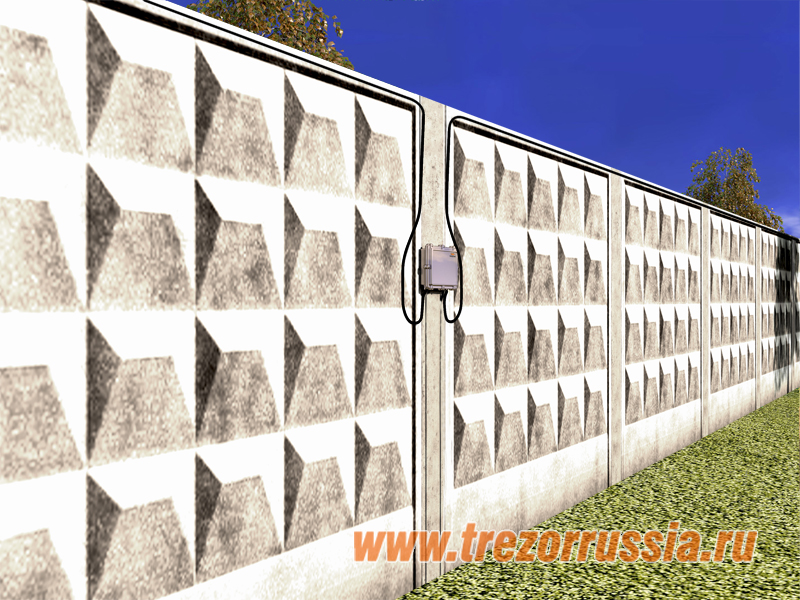

  • Плата канала средних частот (СЧ) ТРДУ.301411.005 предназначена для обнаружения «перелаза» и «разрушения» бетонного заграждения;
  • Плата канала высоких частот (ВЧ) ТРДУ.758764.002 предназначена для обнаружения таких видов преодоления заграждения, как «перекус», «перепил», «разрушение полотна заграждения».

В один блок электронный могут быть установлены до четырех плат канальных в любой комбинации.

Настройка

Блок электронный «ТРЕЗОР-В04» не имеет внешних органов управления, настройка выполняется с помощью пульта управления «ПУ ТРЕЗОР-В04» или программного обеспечения «ТРЕЗОР-В Визард». Загрузить ПО для настройки можно в разделе ДОКУМЕНТАЦИЯ.

Интеграция

Вибрационное средство обнаружения «ТРЕЗОР-В04» интегрировано с несколькими, широко представленными на рынке, системами мониторинга, среди которых:

  • «Интеллект» (ITV);
  • «Рубеж» (КБ Пожарной Автоматики);
  • «VideoNet», Skyros

Подробнее о технических решениях по интеграции вибрационного средства обнаружения «ТРЕЗОР-В04» - во вкладке «ИНТЕГРАЦИЯ»

Сертификаты / Испытания

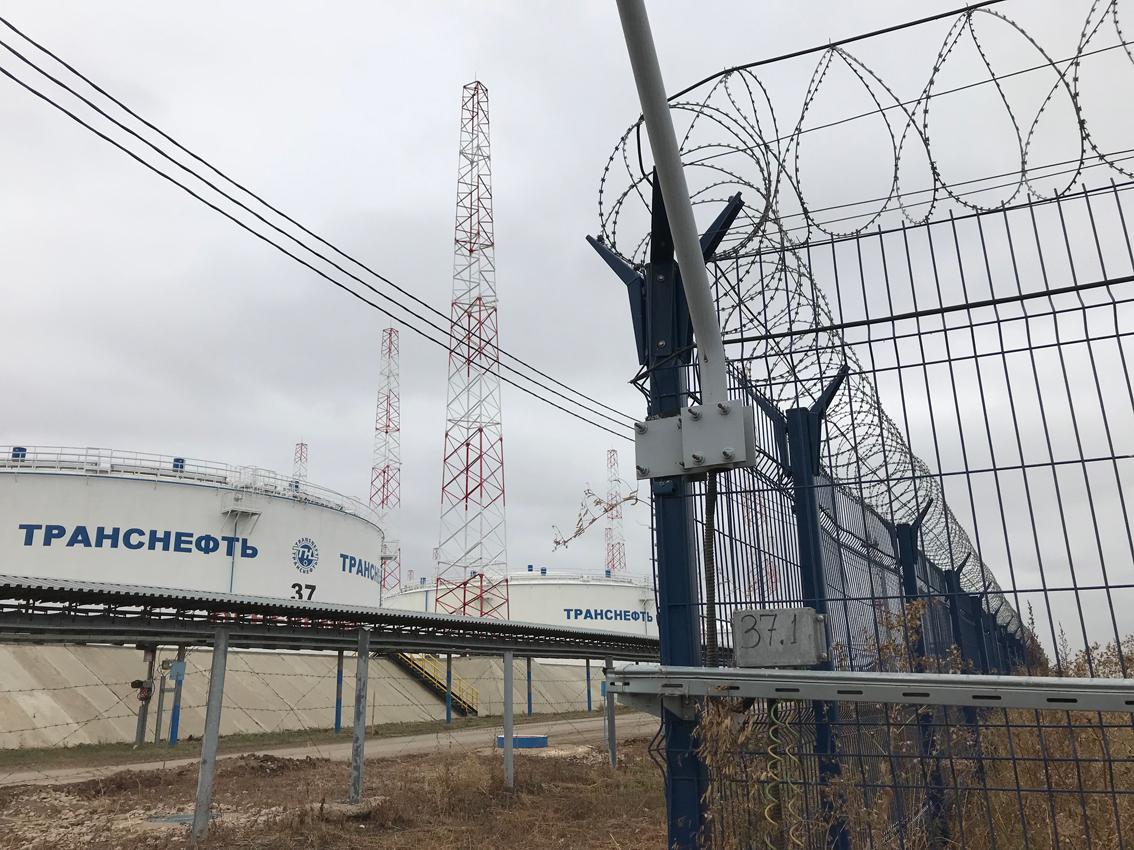

Вибрационный извещатель «ТРЕЗОР-В04» соответствует требованиям ПАО «Транснефть», имеет сертификат Транспортной безопасности (Постановление Правительства №969), прошел испытания в ФКУ ГЦИТОиС ФСИН России.

Подробнее о сертификатах и испытаниях «ТРЕЗОР-В04» - во вкладке «ДОКУМЕНТАЦИЯ»

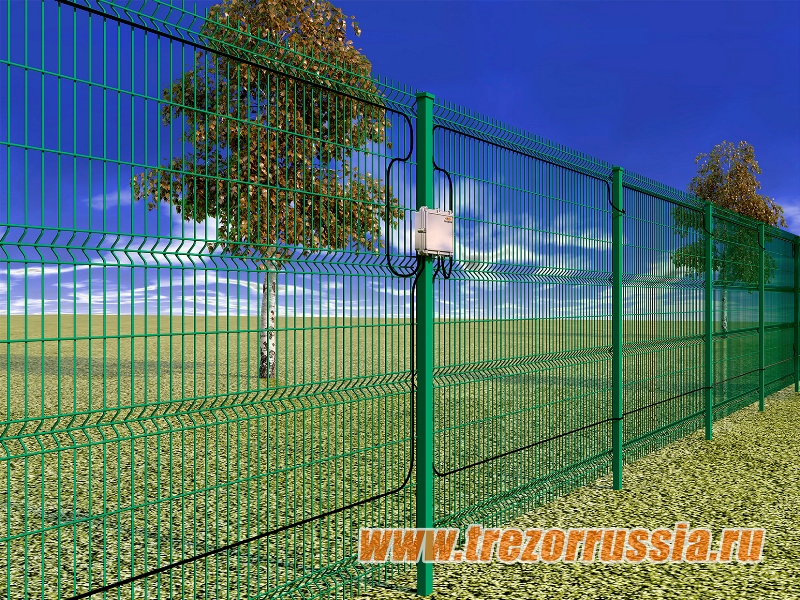

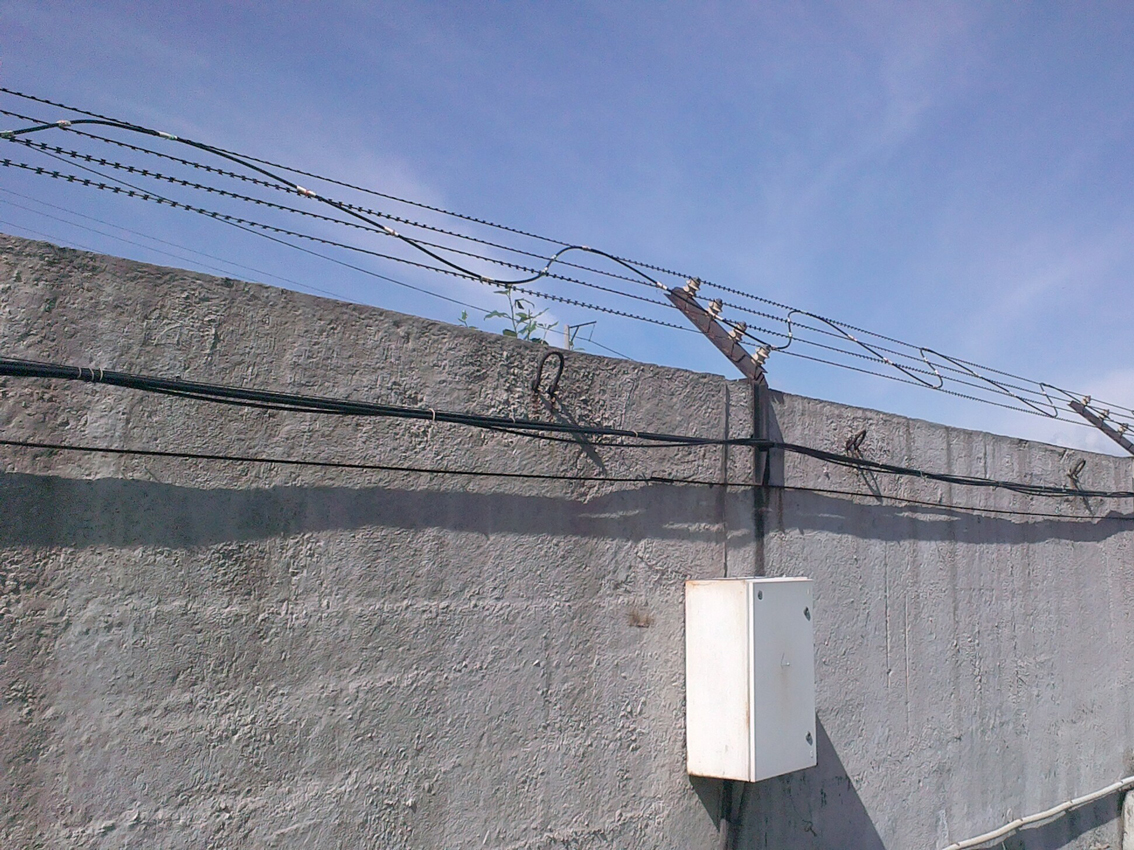

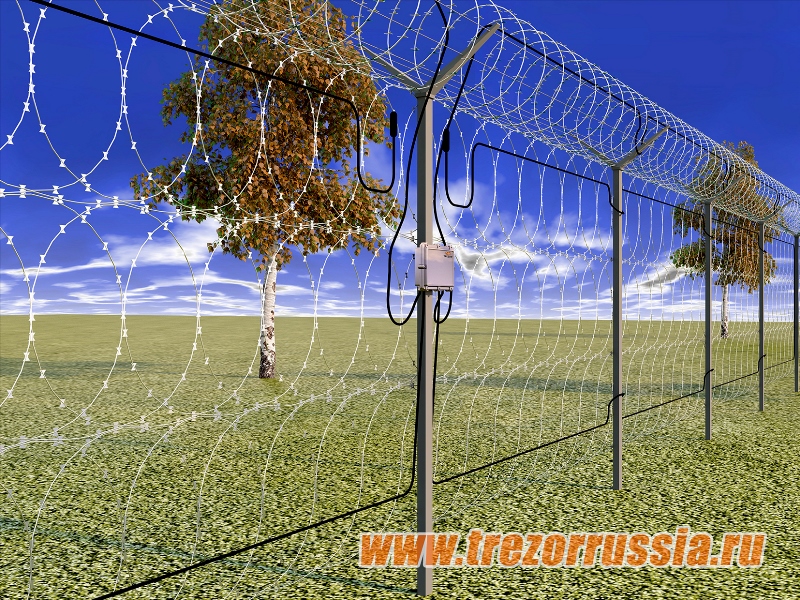

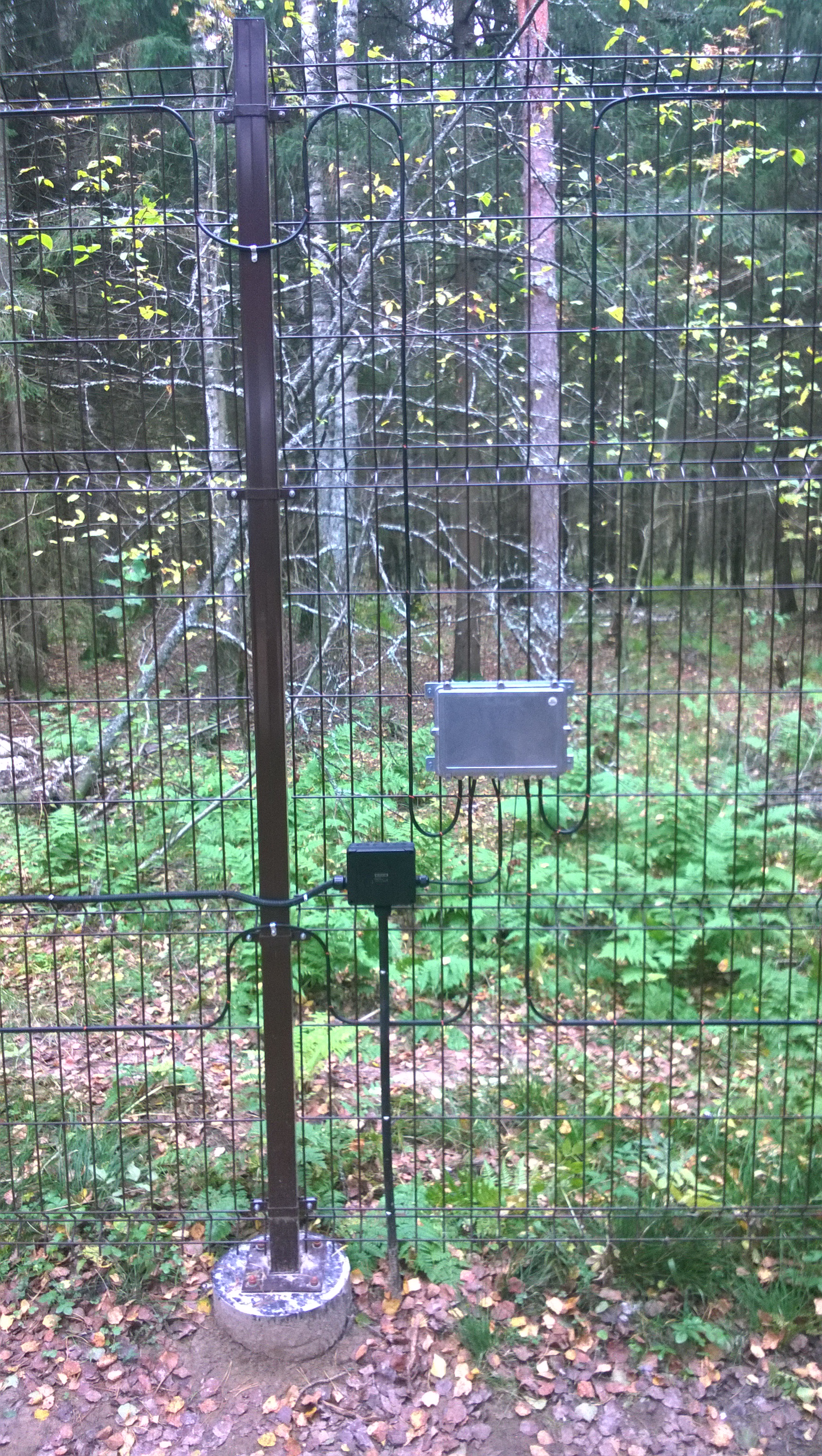

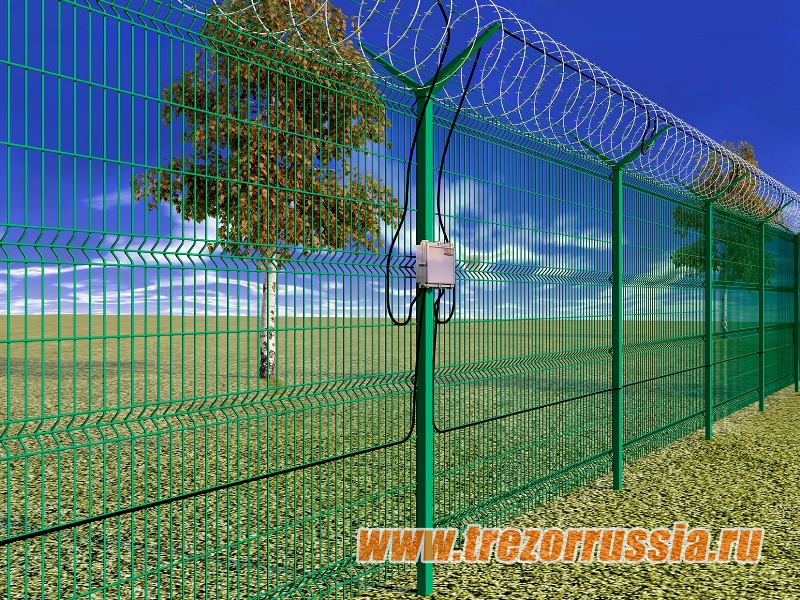

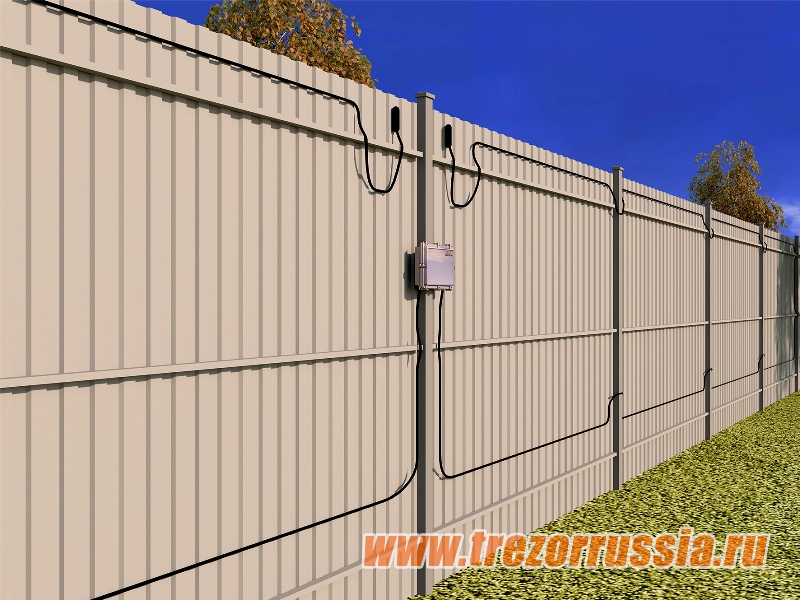

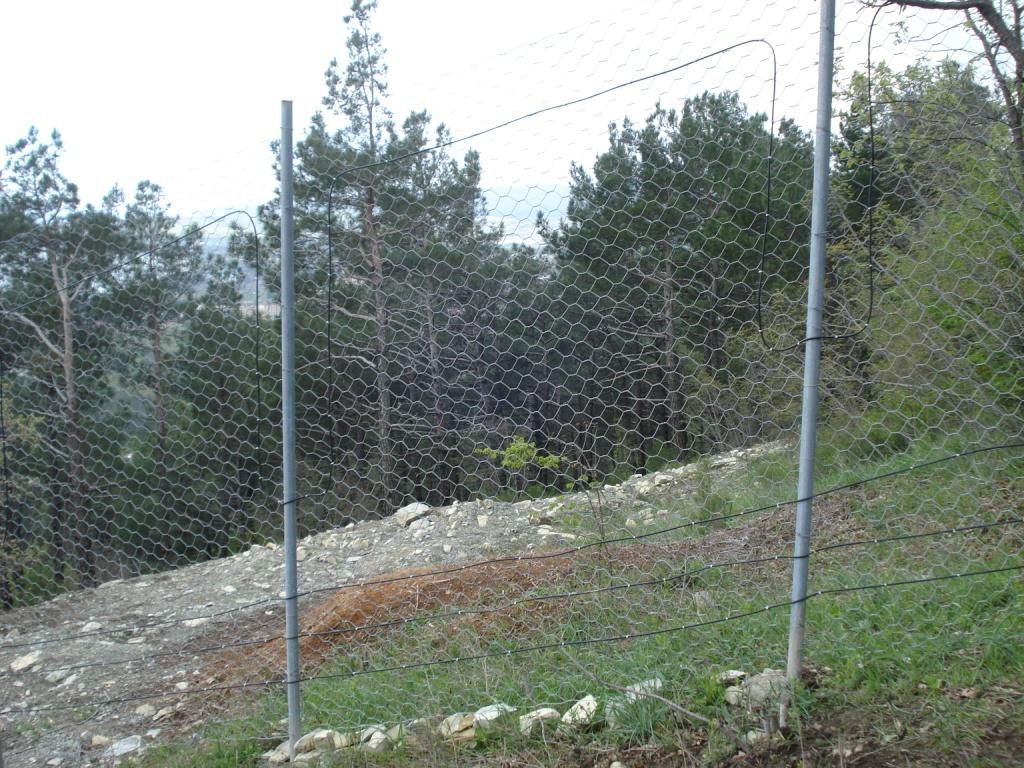

Типовые схемы применения



Основные технические характеристики:

  • до 4 каналов НЧ, СЧ или ВЧ с независимой настройкой;
  • длина чувствительного кабеля до 1000 м на каждый канал;
  • «сухие контакты», интерфейс «RS-485»;
  • вероятность обнаружения не менее 0,98;
  • наработка на ложную тревогу не менее 1 500 ч.;
  • напряжение питания от 10 до 30 В постоянного тока;
  • потребляемый ток не более 20 мА, 24 В;
  • диапазон рабочих температур от минус 60°С до плюс 60°С, IP65.

Отличительные особенности:

  • программная интеграция с системами верхнего уровня благодаря открытому протоколу обмена данными (интерфейс «RS-485»);
  • повышенная защита от наводимых электромагнитных полей в соответствии с ГОСТ Р50009-2000 степень жесткости 3;
  • настройка по 10 параметрам для корректной работы на любом типе заграждения;
  • регистрация попыток «перелаза» бетонного ограждения, без установки дополнительных козырьков;
  • функция «РЕЖЕКЦИЯ» – исключение ложных тревог при воздействии сильного ветра;
  • функция «АРП» – повышение помехоустойчивости;
  • регистрация воздействий в высокочастотном диапазоне (перекус и перепил);
  • высокая ремонтопригодность – «горячая» замена неисправных плат канальных;
  • контроль целостности чувствительного кабеля – светодиодная индикация;
  • ручной и дистанционный контроль работоспособности;
  • возможность настройки при помощи подключаемого пульта управления или «ТРЕЗОР-В Визард»;
  • сохранение и копирование настроек.
Наименование Фото Обозначение Описание Ед. изм
ТРЕЗОР-В04 ТРЕЗОР-В04 ТРДУ.425114.001 Вибрационное средство обнаружения. Блок электронный, комплектуется платами каналов НЧ, СЧ и ВЧ до 4 шт. шт.
Плата канала НЧ Плата канала НЧ ТРДУ.758764.001 Канал для регистрации воздействий в низкочастотном диапазоне (перелаз, разрушение заграждения). Поставляется в комплекте с МО ТРЕЗОР-В04. к-т
Плата канала СЧ Плата канала СЧ ТРДУ.301411.005 Канал для регистрации воздействий в диапазоне средних частот (перелаз, разрушение бетонного заграждения). Поставляется в комплекте с МО ТРЕЗОР-В04. к-т
Плата канала ВЧ Плата канала ВЧ ТРДУ.758764.002 Канал для регистрации воздействий в высокочастотном диапазоне (перекус, перепил заграждения). Поставляется в комплекте с МО ТРЕЗОР-В04. к-т

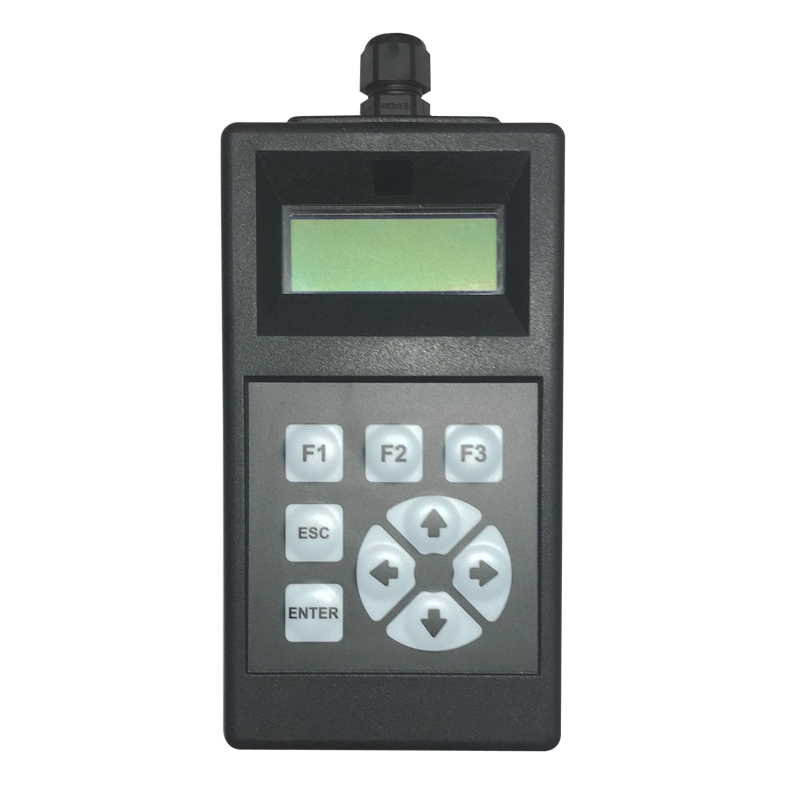

ПУ ТРЕЗОР-В04 ПУ ТРЕЗОР-В04 ТРДУ.425675.001 Пульт управления. Пульт для настройки ТРЕЗОР-В04. шт.

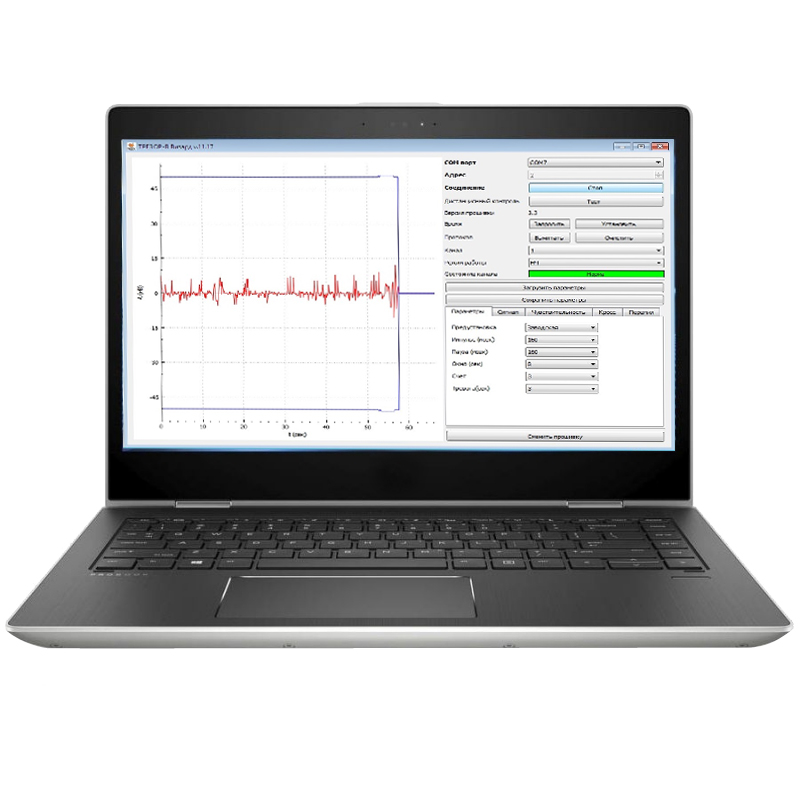

ТРЕЗОР-В Визард ТРЕЗОР-В Визард Преобразователь интерфейсов USB/RS-485. Предназначен для подключения БЭ ТРЕЗОР-В04 к компьютеру. шт.
USB-RS485 USB-RS485 Преобразователь интерфейсов USB/RS-485. Предназначен для подключения БЭ ТРЕЗОР-В04 к компьютеру. шт.
КЧ ТРЕЗОР-В04 КЧ ТРЕЗОР-В04 ТРДУ.425411.001 Кабель чувствительный. Трибоэлектрический кабель. Поставляется отрезками под заказ. м
КЧ ТРЕЗОР-В04 КЧ ТРЕЗОР-В04 ТРДУ.425411.001 Кабель чувствительный. Трибоэлектрический кабель. м
КЧ-Э ТРЕЗОР-В04 КЧ-Э ТРЕЗОР-В04 ТРДУ.425411.002 Кабель чувствительный с экраном. Трибоэлектрический кабель с дополнительным экраном, применяется в зонах с повышенной электромагнитной обстановкой. м

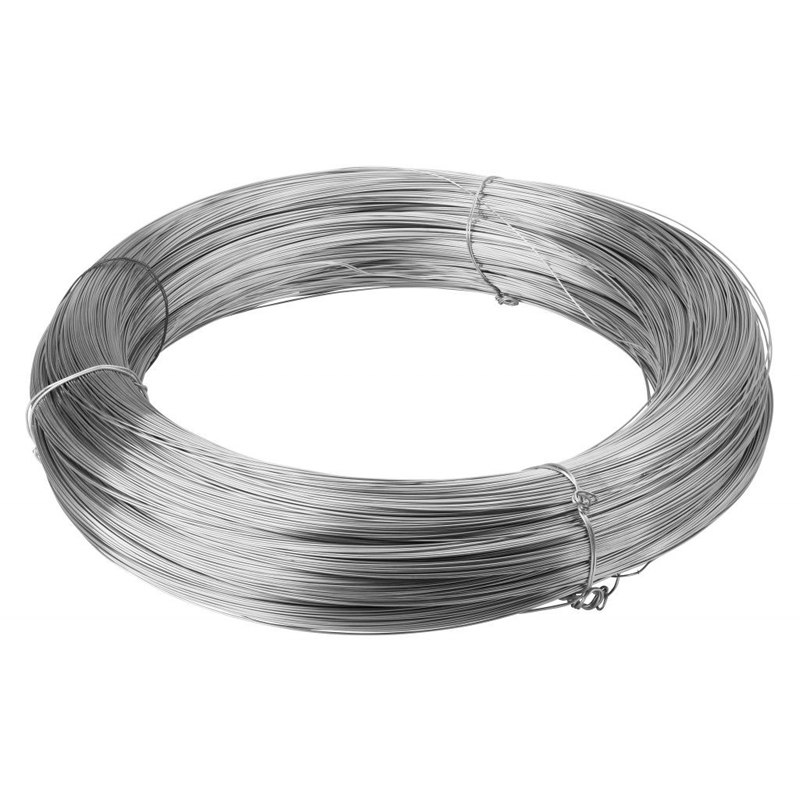

Проволока вязальная Проволока вязальная Проволока вязальная. Для крепления 1000 м КЧ (КЧ-Э), поставляется в бухтах по 5 кг. бух.

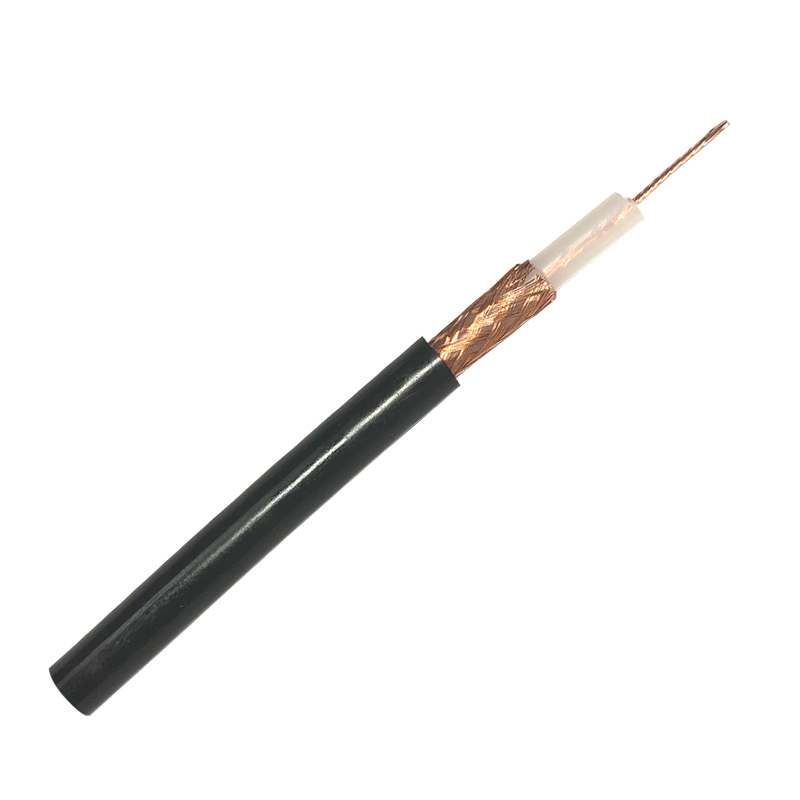

КС ТРЕЗОР-В04 КС ТРЕЗОР-В04 ТРДУ.425411.006 Кабель соединительный. Коаксиальный нечувствительный кабель. м

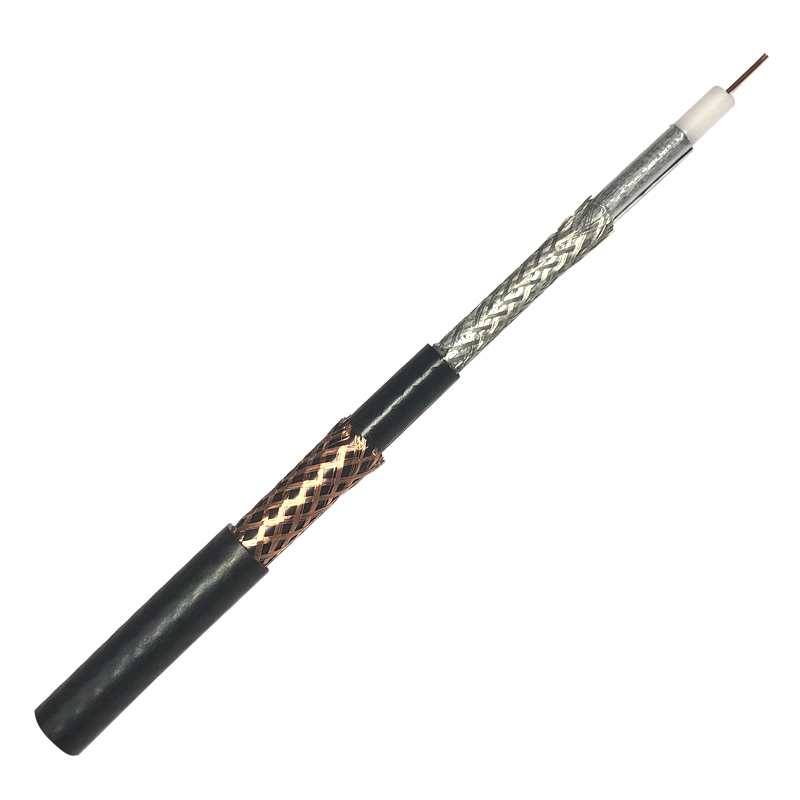

КС‑Э ТРЕЗОР‑В04 КС‑Э ТРЕЗОР‑В04 ТРДУ.425411.007 Кабель соединительный экранированный. Коаксиальный нечувствительный кабель с дополнительным экраном. м

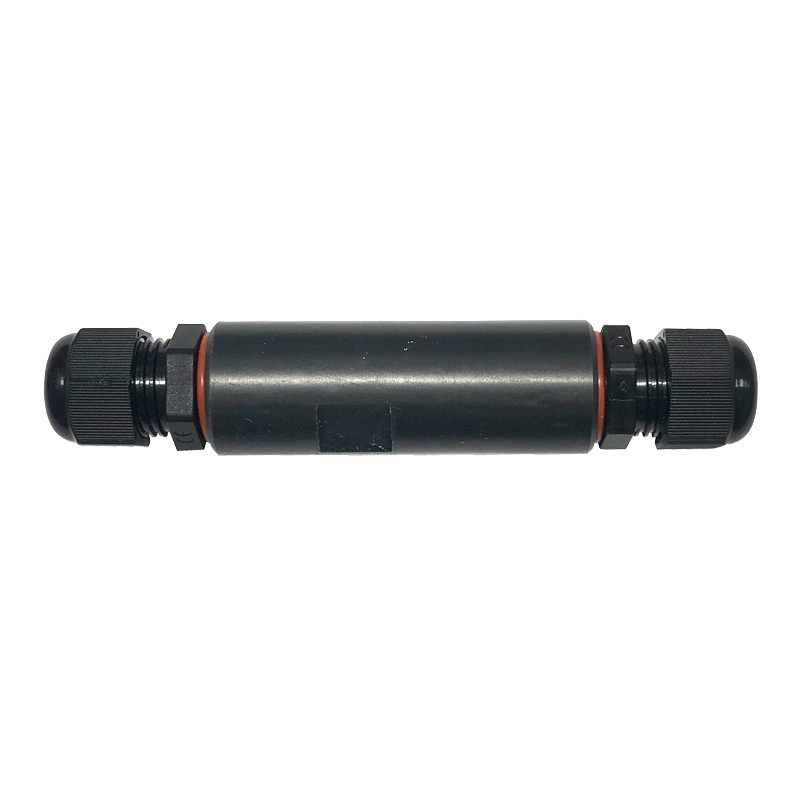

МС ТРЕЗОР-В04 МС ТРЕЗОР-В04 ТРДУ.687111.001 Муфта соединительная. Муфта для ремонта КЧ (КЧ-Э) и его соединения с КС (КС-Э). шт.

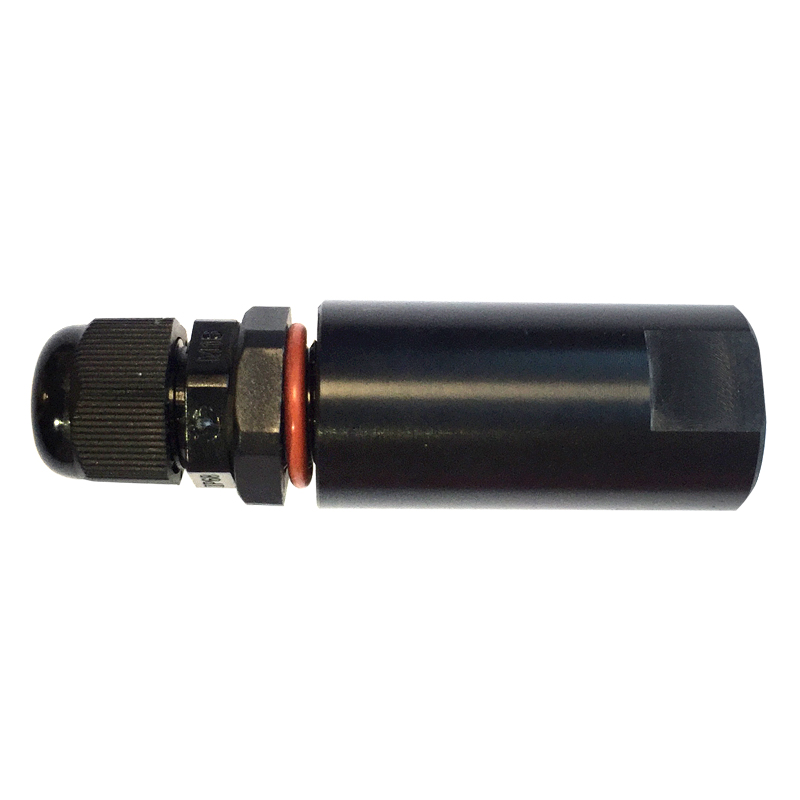

МО ТРЕЗОР-В04 МО ТРЕЗОР-В04 ТРДУ.687141.001 Муфта оконечная. Применяется для оконцевания КЧ (КЧ-Э). шт.

Эксплуатационная документация:

Программное обеспечение:

Проектные решения:

Сертификаты:

Интеграция по интерфейсу RS-485
Интеграция по интерфейсу RS-485

VideoNet — российская система безопасности класса PSIM с искусственным интеллектом. Объединяет оборудование систем видеонаблюдения, СКУД, ОПС, охраны периметра, SCADA-систем, торговое и промышленное оборудование в единый комплекс. Является общей информационно-управляющей средой со встроенной аналитикой. Осуществляет централизованный мониторинг объекта, автоматическое обнаружение и оперативное реагирование на тревожные события.

Интегрированные ТСО:
ТРЕЗОР-В04
Вибрационное средство обнаружения
ТРЕЗОР-Р
Радиоволновое средство обнаружения
ТРЕЗОР-М
Радиоволновое двухпозиционное средство обнаружения
ТРЕЗОР-БЛ
Блок линейный
Интеграция по интерфейсу RS-485
Интеграция по интерфейсу RS-485

Реализована интеграция вибрационного средства обнаружения «ТРЕЗОР-В04» с адресной системой охранно-пожарной сигнализации «РУБЕЖ» (ООО «КБ Пожарной Автоматики»). Подключение «ТРЕЗОР-В04» производится через «Адресный конвертер протоколов АКП-1 прот.R3».

Интегрированные ТСО:
ТРЕЗОР-В04
Вибрационное средство обнаружения
ТРЕЗОР-БЛ
Блок линейный
Интеграция по интерфейсу RS-485
Интеграция по интерфейсу RS-485

«Интеллект» – многофункциональная открытая программная платформа, предназначенная для создания комплексных систем безопасности любого масштаба.

Реализована программная интеграция вибрационного средства обнаружения «ТРЕЗОР-В04» по интерфейсу «RS-485» в интегрированную систему безопасности «Интеллект», ITV.

Интегрированные ТСО:
ТРЕЗОР-В04
Вибрационное средство обнаружения
ТРЕЗОР-Р
Радиоволновое средство обнаружения
ТРЕЗОР-М
Радиоволновое двухпозиционное средство обнаружения

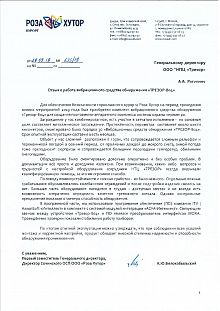

Горнолыжный курорт Роза Хутор (г. Сочи)

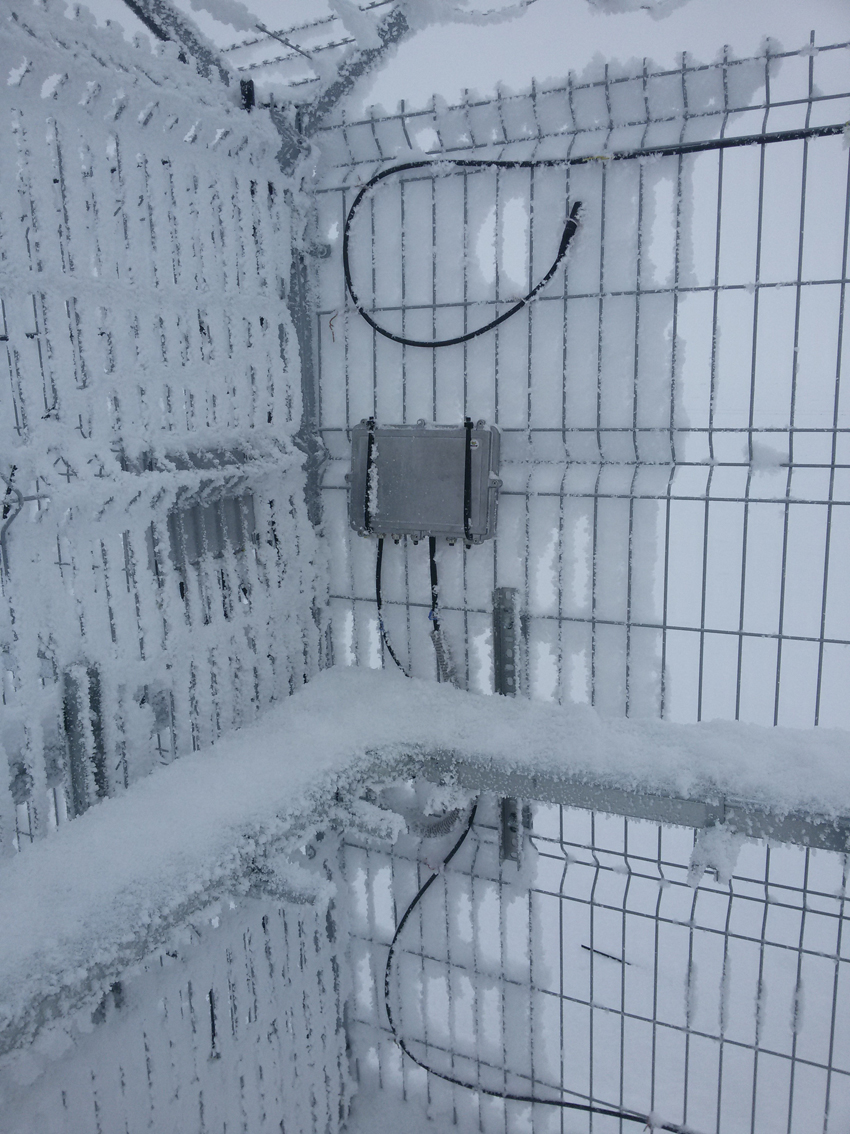

Для обеспечения безопасности горнолыжного курорта Роза Хутор были применены вибрационные извещатели «ТРЕЗОР-В04», при этом общая протяженность периметра составляет более 7 000 м (66 охранных зон). Извещатели установлены на заграждение из сварной профильной трубы размером 60х40/40х20 мм и подключены по линии интерфейса «RS-485» к серверу «Интеллект», ITV.

…По итогам опытной эксплуатации можно утверждать, что при соблюдении всех условий монтажа и корректной настройке, продукт («ТРЕЗОР-В04») обладает высокой степенью надежности и способности обнаружения проникновения.


ООО «Бронко Групп» – ООО «Газпром межрегионгаз», ПАО «Газпром»
…С учетом таких внешних факторов как: большой перепад температур, избыток солнечной радиации и сильные ветра, оборудование торговой марки TREZOR® обладает высокой степенью помехоустойчивости и зарекомендовало себя как надежной и простое в монтаже и настройке.
ООО «СпецСитиСтрой» ­­– ОАО «РЖД»
… В период эксплуатации системы с марта 2016 г. по настоящее время (ноябрь 2017 г.) извещатели выдали минимум ложных сработок, показав высокую помехозащищенность к индустриальным помехам. Хочется отметить повышенную защиту «ТРЕЗОР-В04» от наводимых электромагнитных полей, т.к. условия эксплуатации на объектах были: ОРУ 110кВ, ОРУ 27,5кВ, электрифицированная железная дорога.
АО «Транснефть – Западная Сибирь»

…В процессе опытной эксплуатации средство обнаружения «ТРЕЗОР-В04» не выдало ни одного ложного срабатывания…Вибрационное средство обнаружения «ТРЕЗОР-В04» производства ООО «НПЦ «Трезор» успешно прошло опытную эксплуатацию…

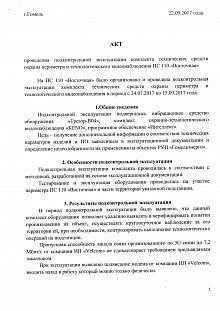

Гомельские электрические сети ПС 110 «Восточная»
… Комиссия считает целесообразным использование вибрационного средства обнаружения «ТРЕЗОР-В04, комплекта охранно-технологического видеонаблюдения «KENO» с их интеграцией при помощи ПО «Интеллект на объектах РУП «Гомельэнерго»
ЗАО «Российская корпорация средств связи» — стадионы Чемпионата мира по футболу FIFA 2018 года

…Опыт применения вибрационного средства обнаружения «ТРЕЗОР-В04» в качестве системы охранной сигнализации площадок строительства стадионов, предназначенных для проведения Чемпионата мира по футболу FIFA 2018 года и Кубка конфедерации FIFA 2017 года, показал высокую надежность данного вида оборудования, удобство монтажа и простоту в эксплуатации…

ПАО «Научно-производственная корпорация «Иркут» — Иркутский авиационный завод
… По итогам прошедшего времени можно сказать, что при соблюдении всех условий монтажа и правильной настройке комплект вибрационного средства обнаружения «ТРЕЗОР-В04» позволяет избегать ложных срабатываний от внешних климатических и других воздействий, и обладает высокой способностью обнаружения проникновения на охраняемый объект.
Департамент охраны МВД Республики Беларусь – филиал Лукомльской ГРЭС
…В период подконтрольной эксплуатации изделия «ТРЕЗОР-В04» сбоев, отказов в его работе не выявлено. Отмечались отдельные ложные срабатывания изделия. Факты срабатывания обуславливались колебаниями ограждения в результате сильных порывов ветра. После подстройки изделия ложные срабатывания прекратились.
ООО «Солнечная энергия +» — солнечные электростанции Кош-Агач и Кош-Агач-2

… В период эксплуатации системы с июля 2015 г. (СЭС Кош-Агач) и октября 215 г. (СЭС Кош-Агач-2) по настоящее время извещатели «ТРЕЗОР-В04» практически не выдавали ложных тревог, при этом показали 100% обнаружительную способность.

ООО «ТЕНТО Инжиниринг» – солнечные электростанции

… Высокое качество оборудования, удобство монтажа и настройки, квалифицированная помощь технической поддержки компании ООО «НПЦ «Трезор» позволяют плодотворно сотрудничать и развивать рынок отечественных извещателей охраны периметра.
