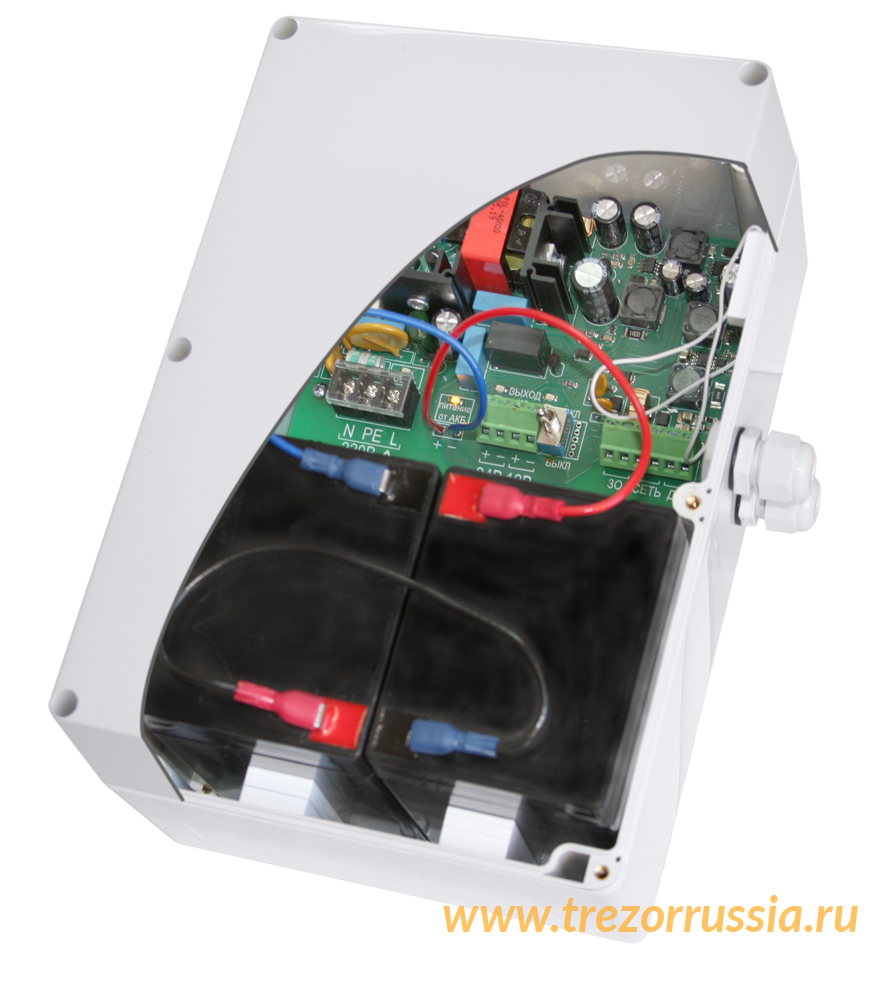

Блок питания резервированный ТРЕЗОР-БПР-24-0,5/12-1,0
ТРДУ.436614.002
Назначение
Блок питания резервированный «ТРЕЗОР-БПР 24-0,5/12-1,0» (БПР) предназначен для преобразования напряжения 220 В переменного тока в стабилизированное напряжение 12 В и 24 В постоянного тока.
БПР обеспечивает автоматический переход на питание от встроенной аккумуляторной батареи (АКБ) при отключении сетевого напряжения и обратно. Для защиты АКБ от глубокого разряда предусмотрено автоматическое отключение.
БПР используется для питания охранных извещателей торговой марки TREZOR®. В качестве нагрузки допускается использовать другое охранное оборудование.
Отличительные особенности
- световая индикация наличия сетевого напряжения 220 В и выходного напряжения 12 В и 24 В;
- встроенная защита от перенапряжений на входе 220 В и выходах 12 В и 24 В;
- встроенная защита АКБ от глубокого разряда;
- устойчив к воздействию электромагнитных помех по ГОСТ Р 50009-2000;
- тумблер для отключения выходного напряжения;
- корпус оснащен датчиком вскрытия.
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
|
Номинальное входное напряжение, В: |
220, предельные значения 187... 242 |
|
Ток потребления без нагрузки, А: |
не более 0,2 |
|
Выходы: |
12 В, Ток нагрузки 1,0 А |
|
24 В, Ток нагрузки 0,5 А |
|
|
Максимальная мощность нагрузки, Вт: |
не более 24,0 |
| Уровень пульсаций выходного напряжения, мВ: | не более 50,0 |
| Релейные выходы: | «переход на резерв», «низкий заряд АКБ» |
|
Индикаторы: |
«сеть», «выход», «КЗ на выходе», «работа от АКБ» |
|
Емкость АКБ: |
2 х 4,5 А-ч |
| Диапазон рабочих температур, °С: | -50...+50 |
| Герметизация корпуса: | по нормам IP65 |
