Назначение

Извещатели охранные линейные радиоволновые двухпозиционные «ТРЕЗОР-М» предназначены для охраны ровных, открытых участков местности, формирования и передачи сигнала тревоги на пульт охраны при пересечении нарушителем охраняемого участка. «ТРЕЗОР-М» обнаруживает нарушителя, пересекающего зону обнаружения со скоростью от 0,1 до 10 м/с «в рост» или «согнувшись».

Возможно применение извещателей для защиты заграждения от перелаза или для защиты от проникновения в окна охраняемых зданий.

Принцип действия

Извещатели «ТРЕЗОР-М» состоят из блока передающего (блок ПРД) и блока приемного (блок ПРМ). Принцип действия извещателей основан на создании в пространстве между блоком ПРД и блоком ПРМ электромагнитного поля, формирующего объемную зону обнаружения в виде вытянутого эллипсоида вращения и регистрации изменений этого поля в приемнике при пересечении зоны обнаружения нарушителем.

Для формирования тревожного извещения используются нормально замкнутые (в дежурном режиме) контакты исполнительного реле приёмника, которые размыкаются при тревожном извещении на время пересечения нарушителем зоны обнаружения. Тревожное извещение дублируется по интерфейсу «RS-485».

Отличительные особенности

  • высокая помехоустойчивость;
  • высокая обнаружительная способность;
  • удобство монтажа и настройки при помощи программного обеспечения;
  • полноценная интеграция с системами верхнего уровня благодаря открытому протоколу обмена данными (интерфейс «RS-485»);
  • устойчивость к помеховым факторам (птицы, мелкие животные, снег, туман, дождь и др.).

Монтаж

В зависимости от задачи по охране участка периметра извещатели «ТРЕЗОР-М» могуть быть установлены на грунте или смонтированы на ограждении.

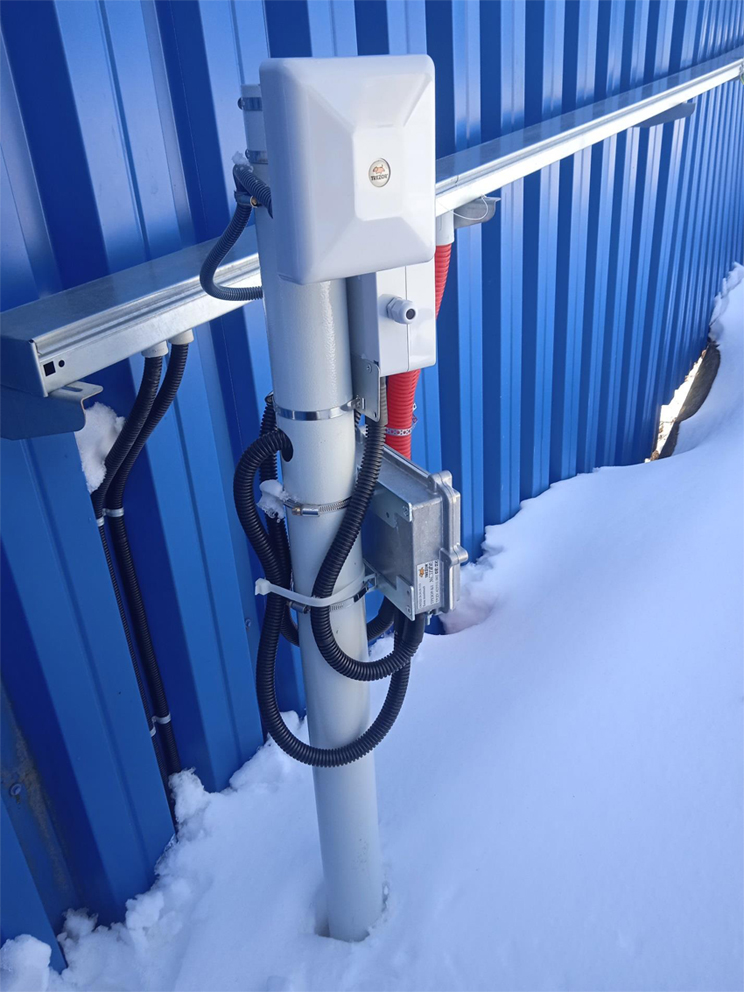

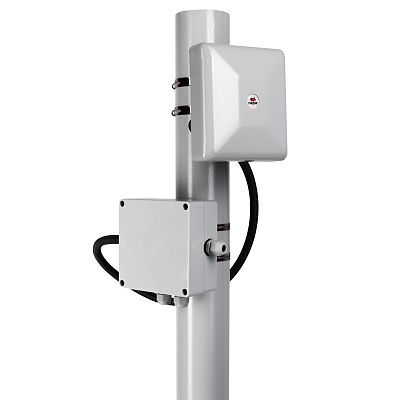

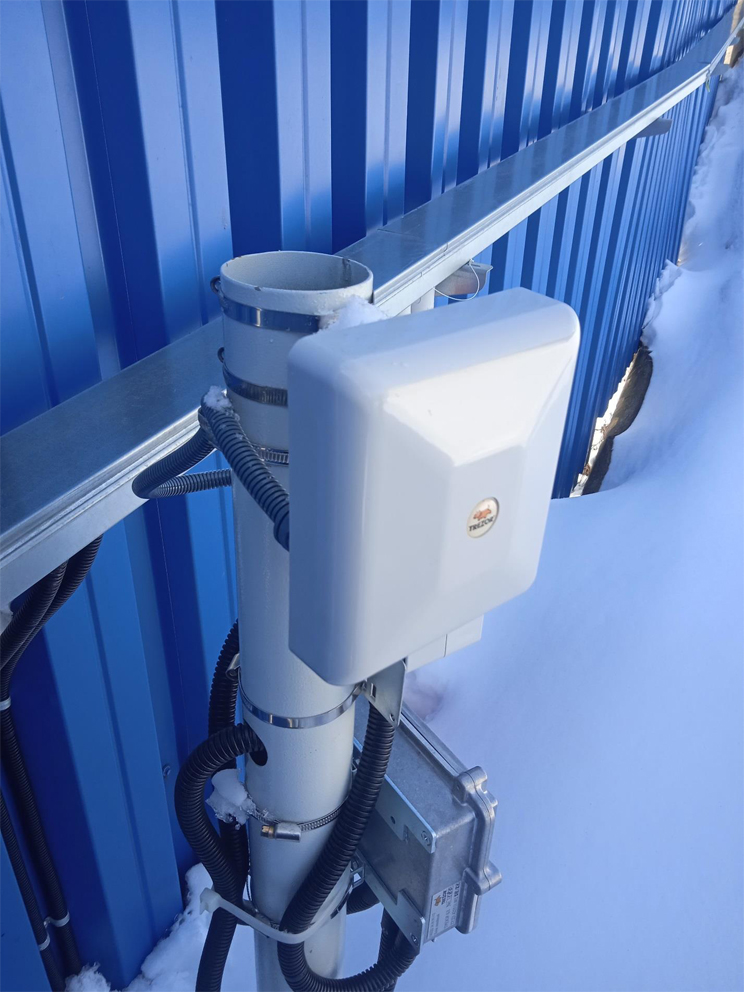

Для установки на грунт применяются специальные опоры, обеспечивающие надежное крепление блоков извещателя и удобный подвод кабельных линий. Опоры выпускаются с длинами в диапазоне от 2,0 до 4,0 м с шагом 0,5 м для установки извещателей на требуемой высоте и с учетом заглубления опоры ниже глубины промерзания грунта.

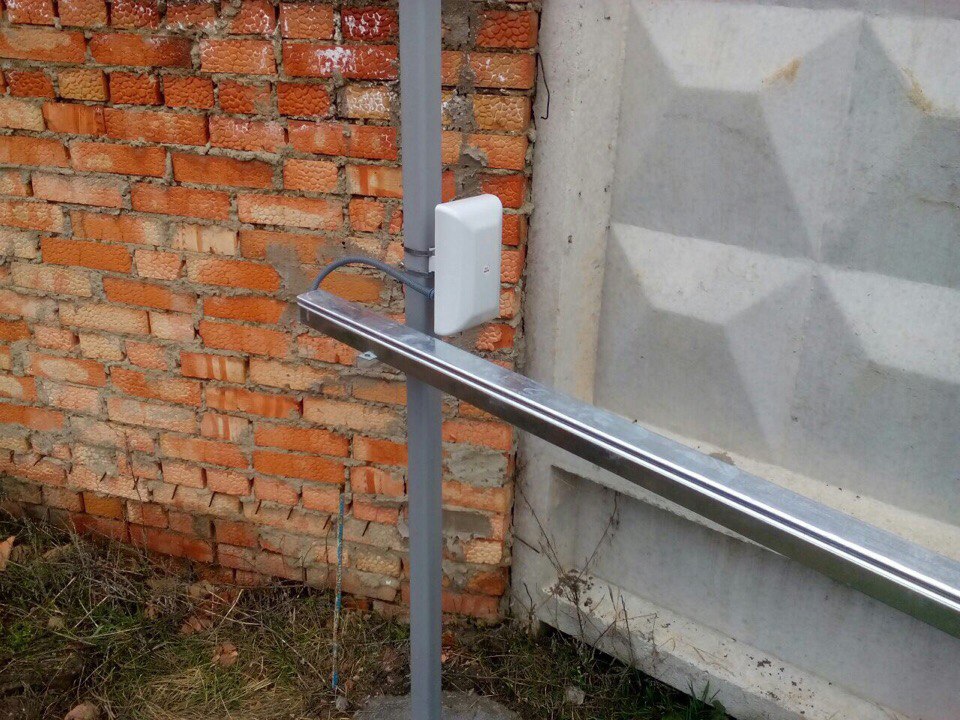

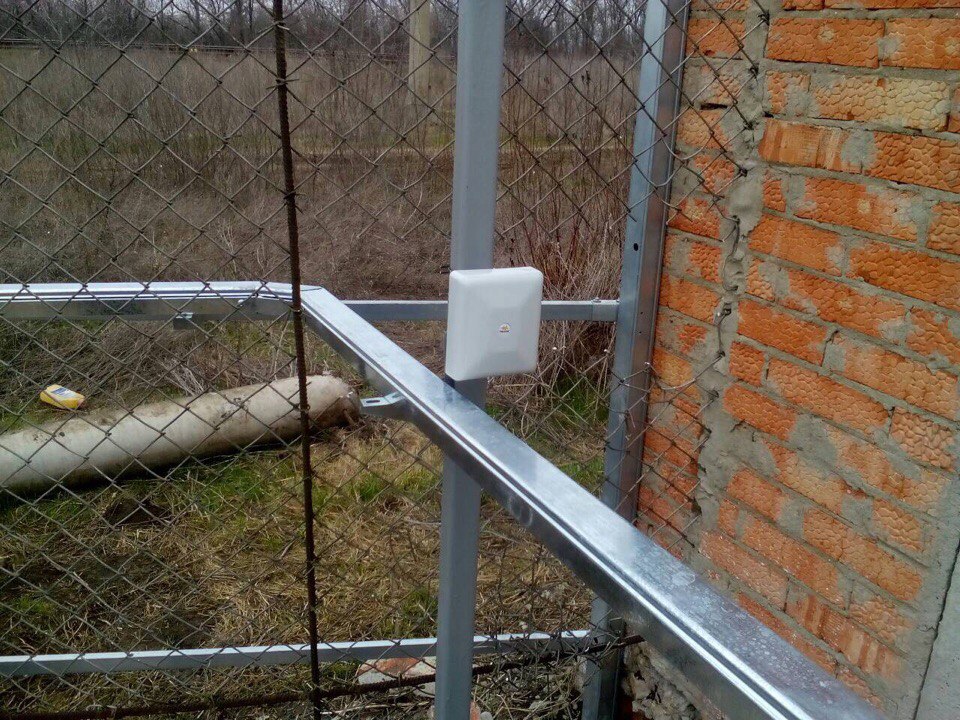

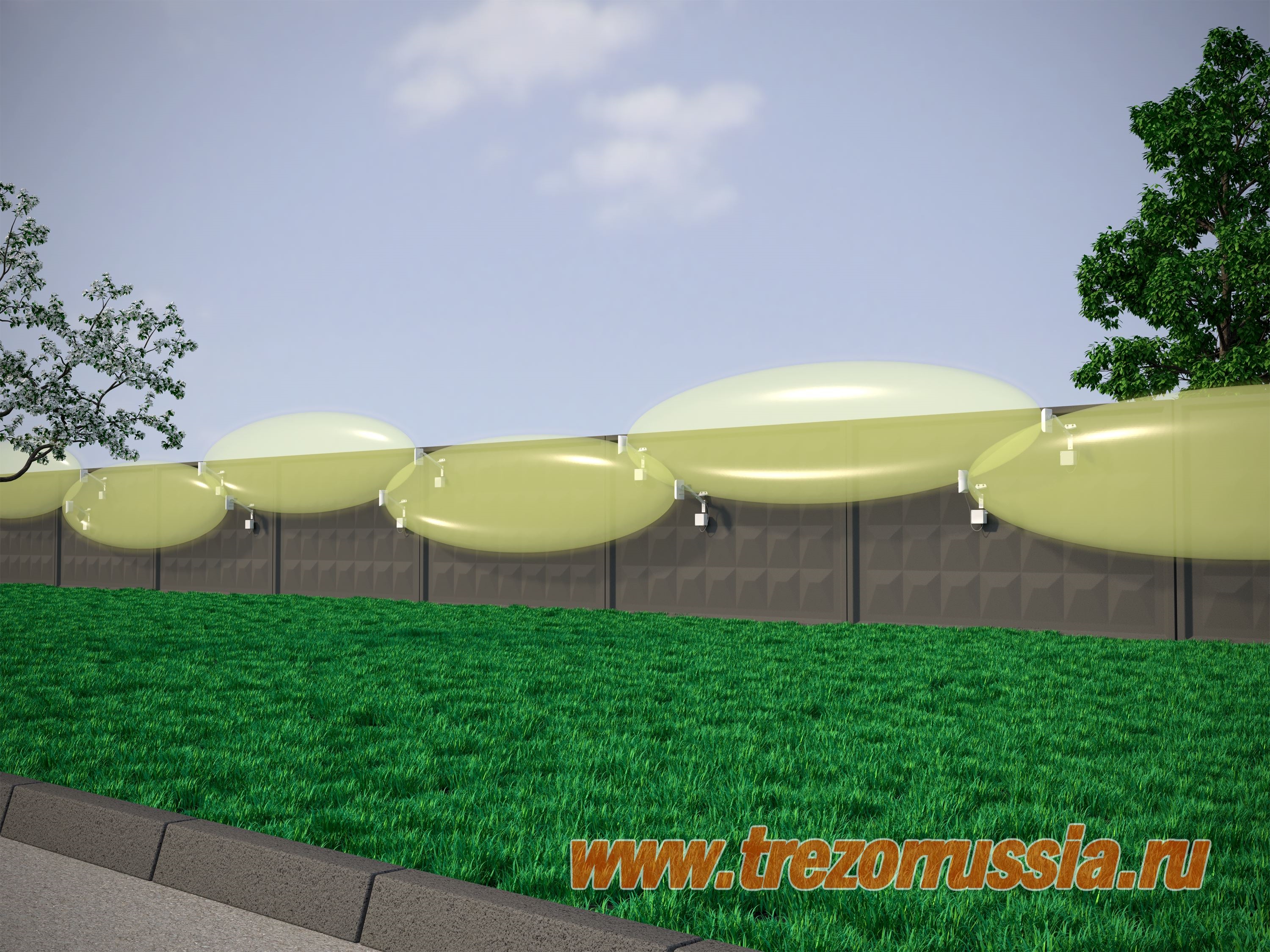

Для установки извещателей «ТРЕЗОР-М» на ограждения и другие строительные конструкции применяются настенные кронштейны с вылетом от 120 до 500 мм.

Подробное описание установочных изделий для монтажа извещателей «ТРЕЗОР-М» в разделе Аксессуары.

Настройка

Отличительной особенностью извещателей «ТРЕЗОР-М» является удобство настройки и контроля с помощью компьютера и программного обеспечения «ТРЕЗОР-М Визард». Загрузить ПО для настройки можно в разделе ДОКУМЕНТАЦИЯ.

Интеграция

Извещатели охранные линейные радиоволновые двухпозиционные «ТРЕЗОР-М» интегрированы с несколькими, широко представленными на рынке, системами мониторинга, среди которых:

  • «Интеллект» (ITV);
  • «VideoNet» (Skyros)

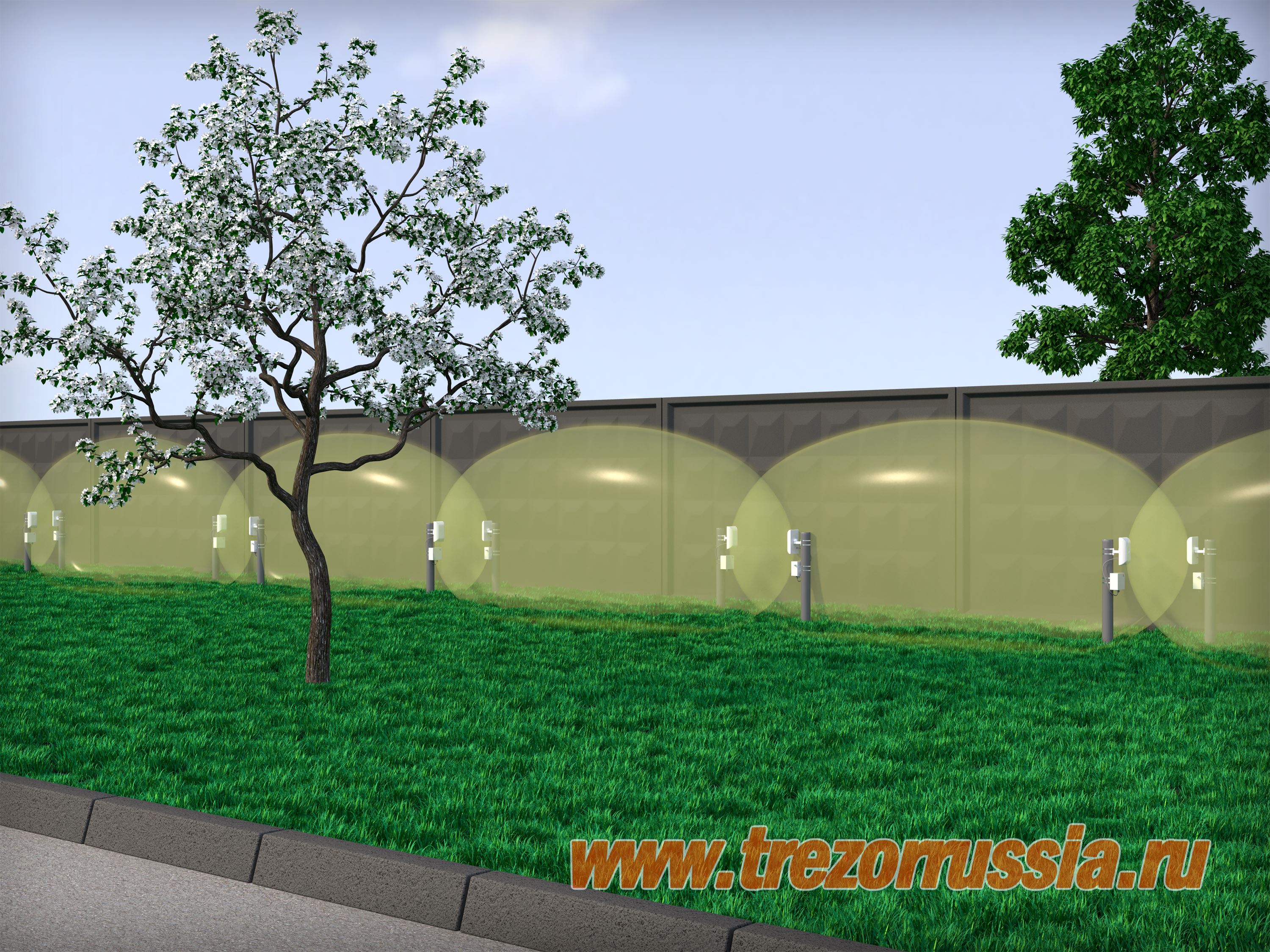

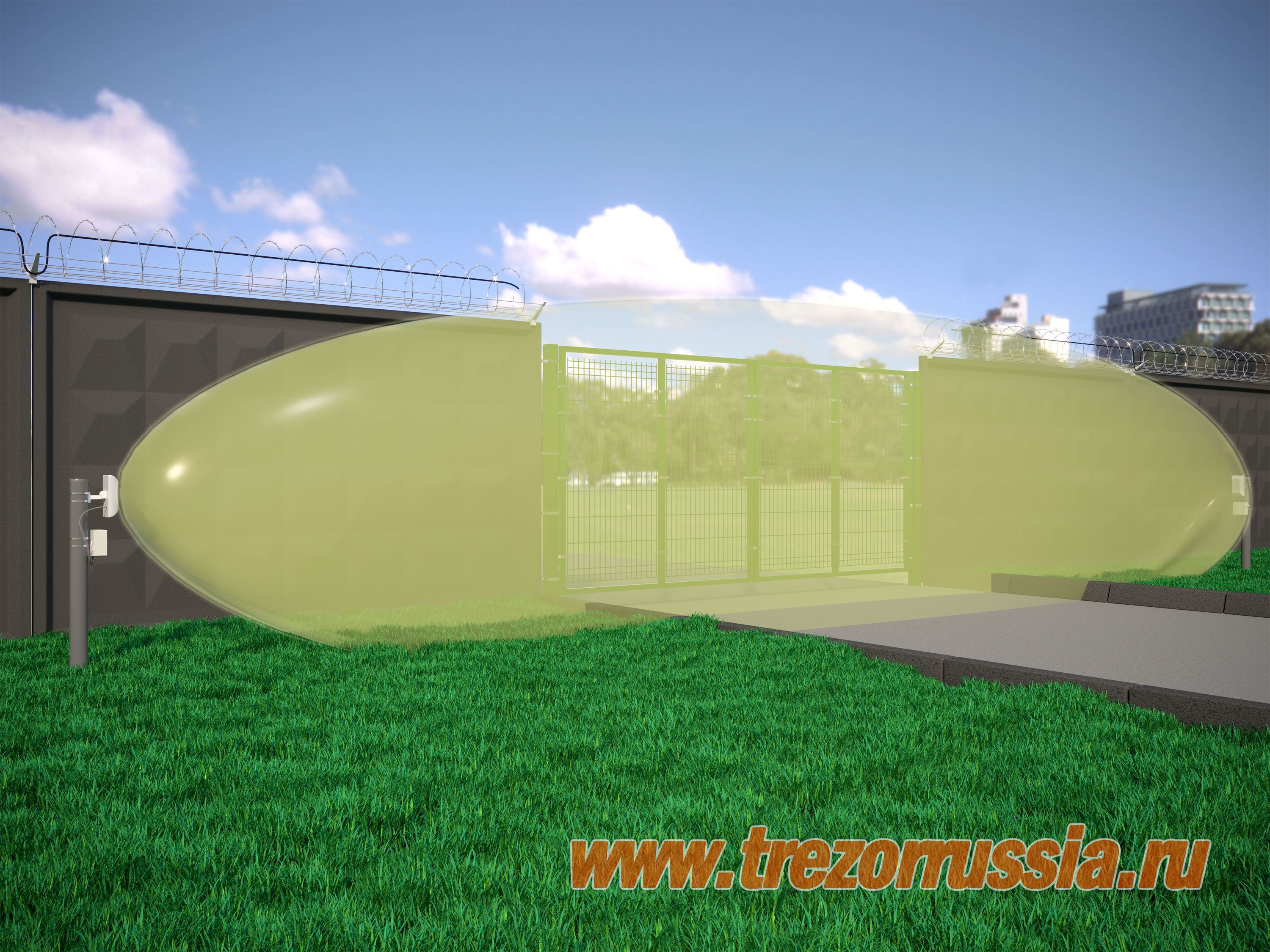

Типовые схемы применения



Основные технические характеристики:

ПАРАМЕТР ЗНАЧЕНИЕ
Вероятность обнаружения, не менее 0,98
Сигнализация от тревоге
«сухие контакты», интерфейс «RS-485»
Рекомендуемая высота установки 0,85 м
Допустимая высота травы / снега 0,4 / 0,5 м
Напряжение питания 9...30 В постоянного тока
Ток потребления, не более 50 мА
Диапазон рабочих температур  -50...+80°C
Герметизация корпуса
IP55

Рекомендуемая длина охраняемого участка L:

  • «ТРЕЗОР-М50»            от 5 до 50 м
  • «ТРЕЗОР-М100»          от 10 до 100 м
  • «ТРЕЗОР-М200»          от 10 до 200 м
  • «ТРЕЗОР-М300»          от 10 до 300 м

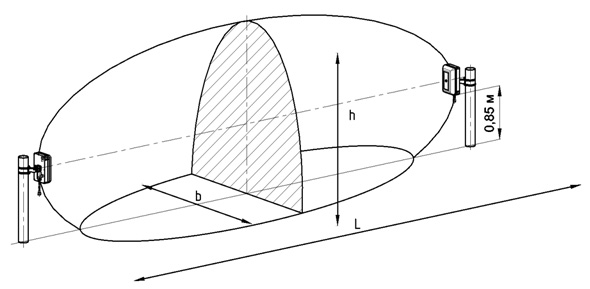

Зона обнаружения «ТРЕЗОР-М50 (100, 200, 300)»

Размеры ЗО

Длина участка L, м 10 35 50 100 200 300
Ширина зоны b, м не более 1,0 1,5 2,0 3,0 4,0 5,0
Высота зоны h, м не более 1,4 1,4 1,4 1,6 1,7 1,8
Наименование Фото Обозначение Описание Ед. изм

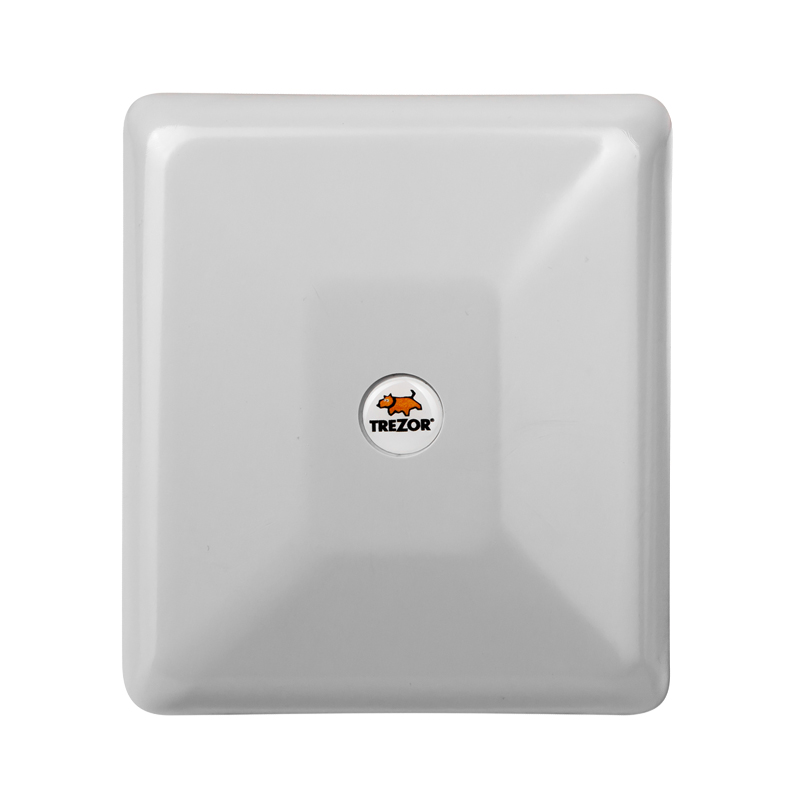

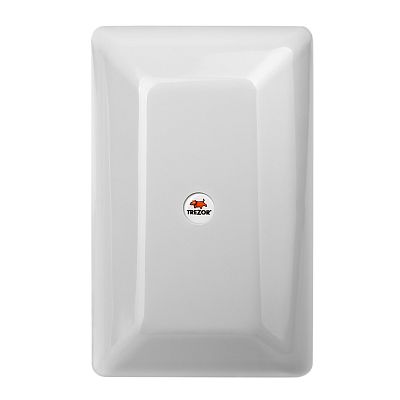

ТРЕЗОР-М 50 ТРЕЗОР-М 50 ТРДУ.425142.007-01 Извещатель радиоволновый двухпозиционный. Длина зоны обнаружения 5-50 м. «RS-485», настройка с ПК. к-т
ТРЕЗОР-М 100 ТРЕЗОР-М 100 ТРДУ.425142.007-02 Извещатель радиоволновый двухпозиционный. Длина зоны обнаружения 10-100 м. «RS-485», настройка с ПК. к-т
ТРЕЗОР-М 200 ТРЕЗОР-М 200 ТРДУ.425142.007-03 Извещатель радиоволновый двухпозиционный. Длина зоны обнаружения 10-200 м. «RS-485», настройка с ПК. к-т
ТРЕЗОР-М 300 ТРЕЗОР-М 300 ТРДУ.425142.007-04 Извещатель радиоволновый двухпозиционный. Длина зоны обнаружения 10-300 м. «RS-485», настройка с ПК. к-т
Интеграция по интерфейсу RS-485
Интеграция по интерфейсу RS-485

VideoNet — российская система безопасности класса PSIM с искусственным интеллектом. Объединяет оборудование систем видеонаблюдения, СКУД, ОПС, охраны периметра, SCADA-систем, торговое и промышленное оборудование в единый комплекс. Является общей информационно-управляющей средой со встроенной аналитикой. Осуществляет централизованный мониторинг объекта, автоматическое обнаружение и оперативное реагирование на тревожные события.

Интегрированные ТСО:
ТРЕЗОР-В04
Вибрационное средство обнаружения
ТРЕЗОР-Р
Радиоволновое средство обнаружения
ТРЕЗОР-М
Радиоволновое двухпозиционное средство обнаружения
ТРЕЗОР-БЛ
Блок линейный
Интеграция по интерфейсу RS-485
Интеграция по интерфейсу RS-485

«Интеллект» – многофункциональная открытая программная платформа, предназначенная для создания комплексных систем безопасности любого масштаба.

Реализована программная интеграция вибрационного средства обнаружения «ТРЕЗОР-В04» по интерфейсу «RS-485» в интегрированную систему безопасности «Интеллект», ITV.

Интегрированные ТСО:
ТРЕЗОР-В04
Вибрационное средство обнаружения
ТРЕЗОР-Р
Радиоволновое средство обнаружения
ТРЕЗОР-М
Радиоволновое двухпозиционное средство обнаружения

ООО «Бронко Групп» – ООО «Газпром межрегионгаз», ПАО «Газпром»
…С учетом таких внешних факторов как: большой перепад температур, избыток солнечной радиации и сильные ветра, оборудование торговой марки TREZOR® обладает высокой степенью помехоустойчивости и зарекомендовало себя как надежной и простое в монтаже и настройке.

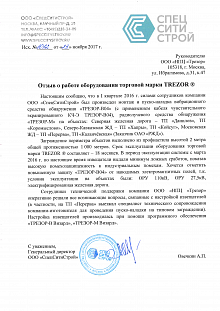

ООО «СпецСитиСтрой» ­­– ОАО «РЖД»
… В период эксплуатации системы с марта 2016 г. по настоящее время (ноябрь 2017 г.) извещатели выдали минимум ложных сработок, показав высокую помехозащищенность к индустриальным помехам. Хочется отметить повышенную защиту «ТРЕЗОР-В04» от наводимых электромагнитных полей, т.к. условия эксплуатации на объектах были: ОРУ 110кВ, ОРУ 27,5кВ, электрифицированная железная дорога.
