Назначение
Радиоволновое средство обнаружения (Линия Вытекающей Волны) «ТРЕЗОР-Р» предназначено для сигнализационного контроля открытых участков местности, а также периметра объекта. Обнаруживает нарушителя, преодолевающего заграждение путем его перелаза, разрушения или подкопа. Позволяет создавать невидимые рубежи охраны при отсутствии заграждения.
|
|
Наличие растительности (трава, кусты и деревья) или снега в зоне обнаружения и в непосредственной близости от нее НЕ ВЛИЯЕТ на работоспособность «ТРЕЗОР-Р». |
|
|
|
! НЕ ПРЕДНАЗНАЧЕНО ДЛЯ УСТАНОВКИ НА МЕТАЛЛИЧЕСКИЕ ЗАГРАЖДЕНИЯ ! |
Принцип действия

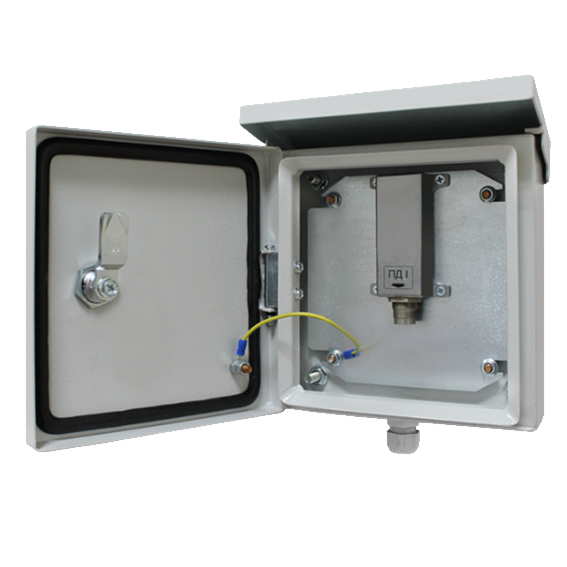

Зона обнаружения формируется двумя чувствительными кабелями, которые выступают в качестве антенн (передающей и приемной). Кабели прокладываются в грунте или монтируется на заграждении. Передатчик, расположенный в блоке ПРД, генерирует высокочастотный сигнал, который излучается передающим кабелем, создавая вокруг электромагнитное поле. С помощью приемного кабеля этот сигнал поступает в приемник, расположенный в блоке ПРМ. При пересечении нарушителем зоны обнаружения происходит перераспределение электромагнитного поля, что приводит к изменению сигнала на входе приемника. Эти изменения фиксируется схемой обработки и в соответствии с заданными настройками вырабатывается сигнал тревоги в виде размыкания «сухих» контактов реле или по интерфейсу «RS-485».

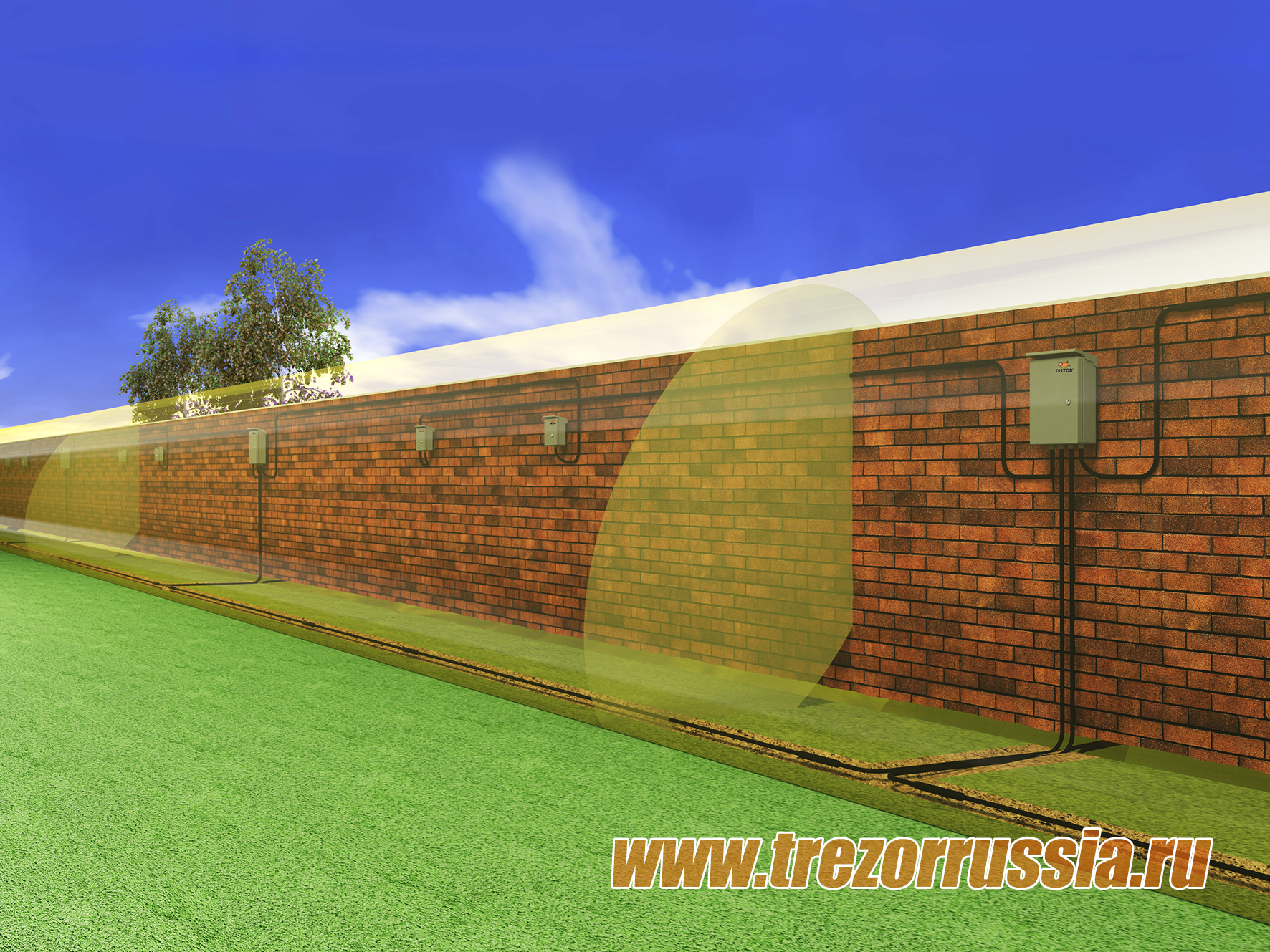

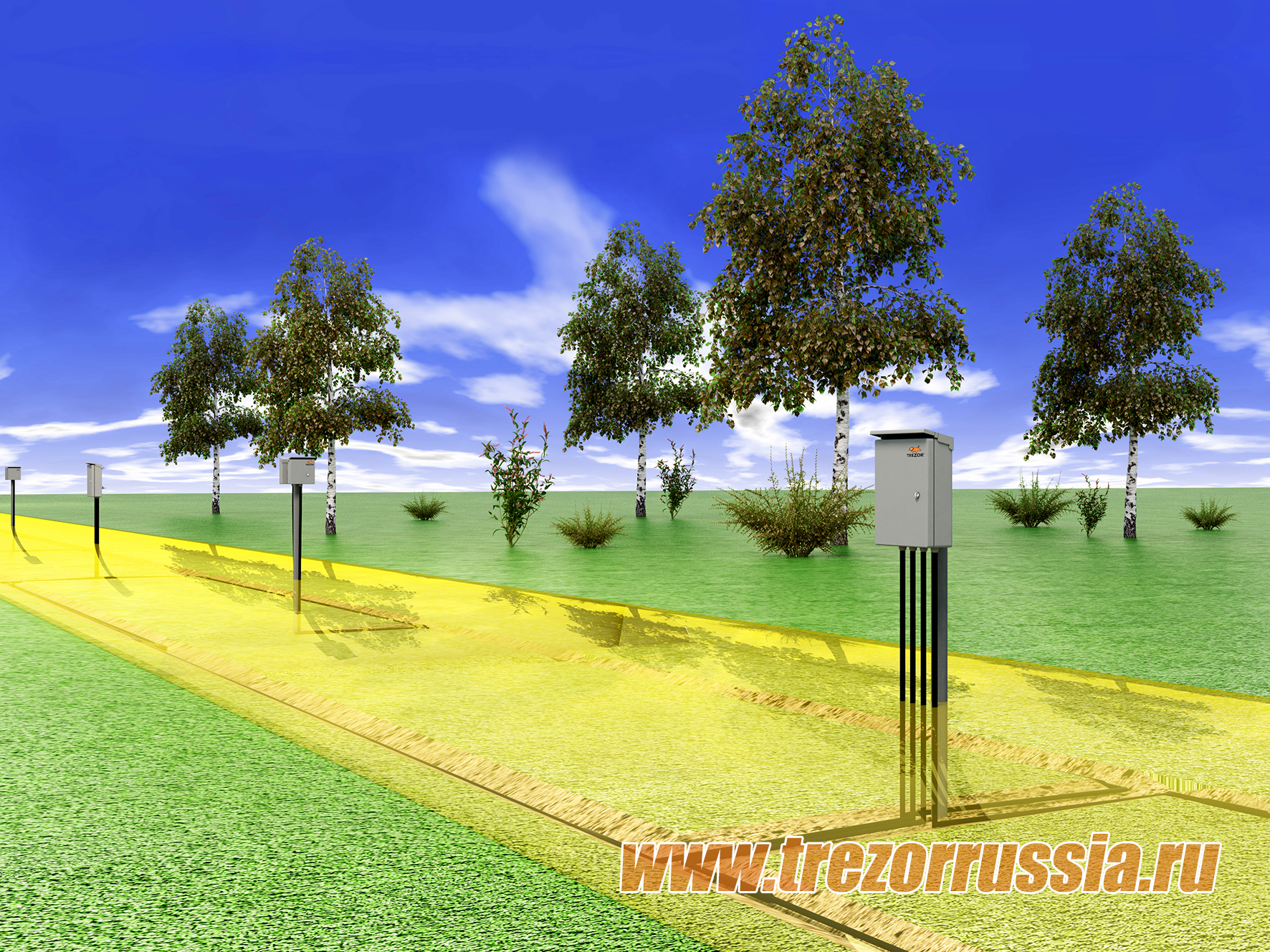

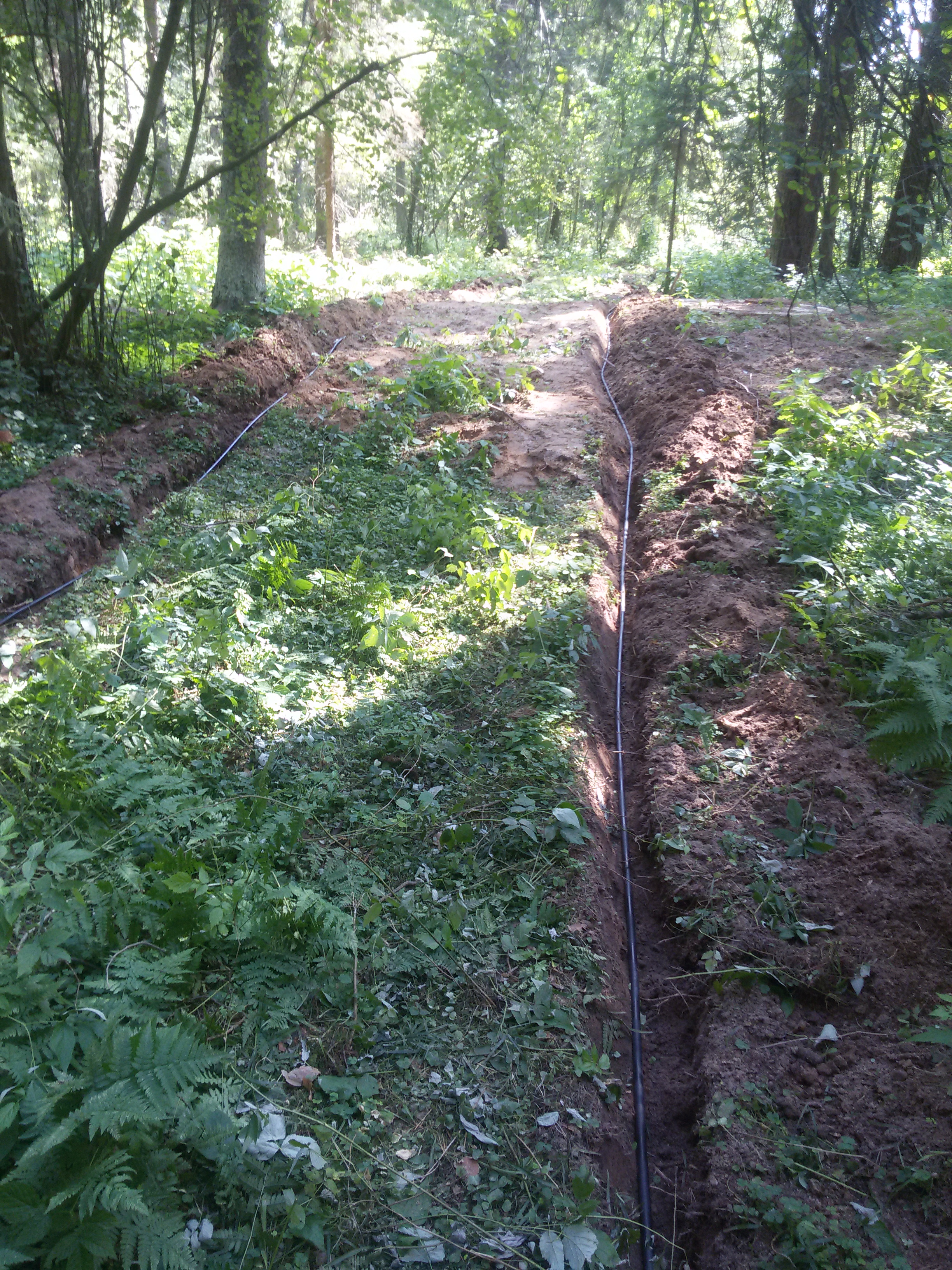

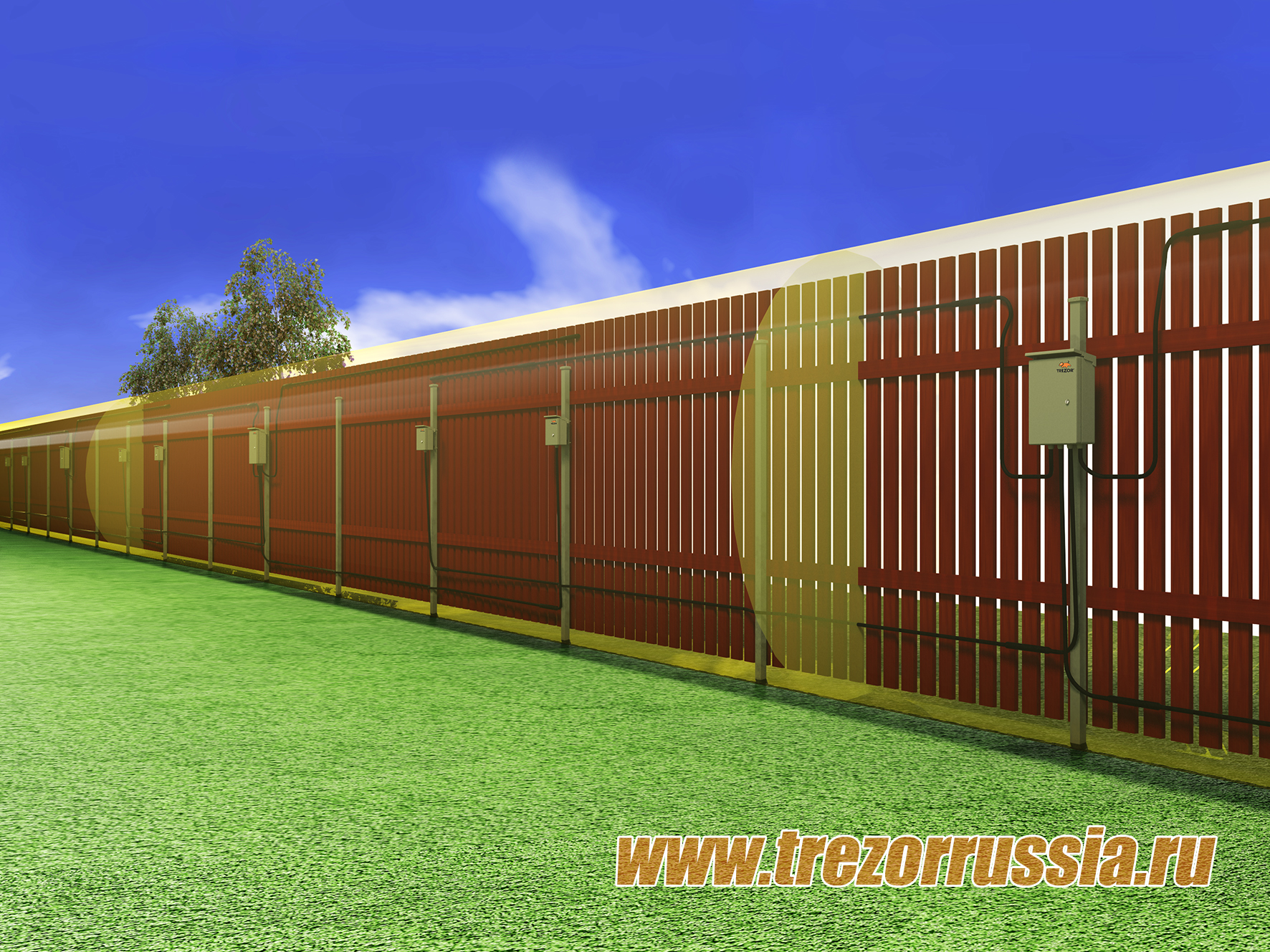

При укладке чувствительных кабелей в грунт «ТРЕЗОР-Р» обнаруживает нарушителя пересекающего зону обнаружения шагом и бегом "в рост" или согнувшись, а также ползком. При монтаже чувствительных кабелей на ограждении - обнаруживает нарушителя при попытке перелаза или переваливания через ограждение.
Отличительные особенности:
- полноценная интеграция с системами верхнего уровня благодаря открытому протоколу обмена данными (интерфейс «RS-485»);
- возможность настройки при помощи подключаемого ПУ или ПО «ТРЕЗОР-Р Визард»;

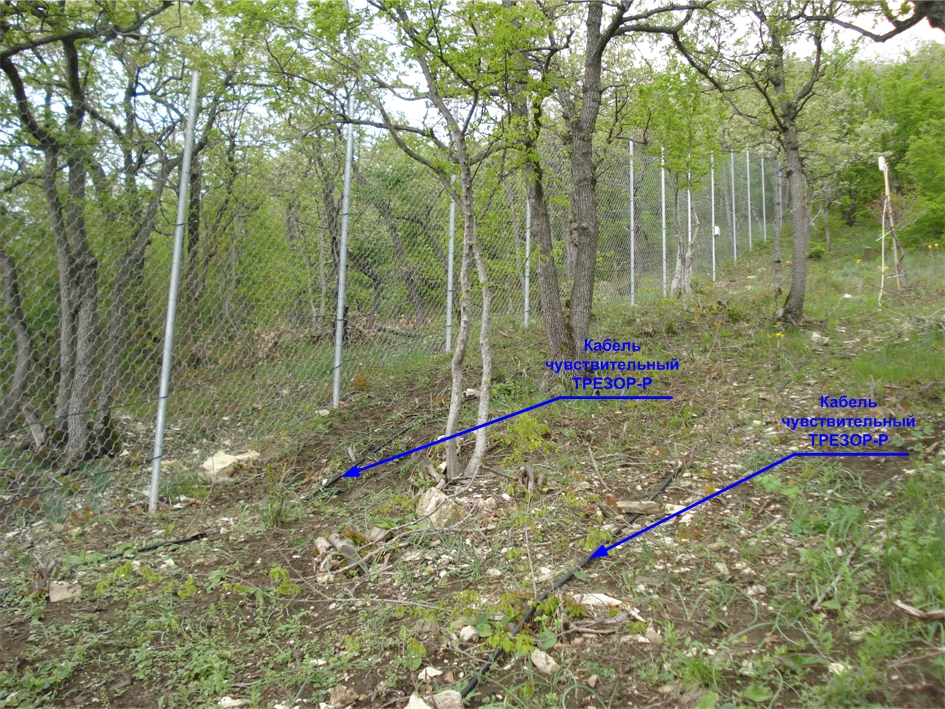

- создание скрытых рубежей охраны периметра (прокладка кабелей в грунте);
- охрана периметра объекта без заграждения;
- защита от подкопа под заграждение;

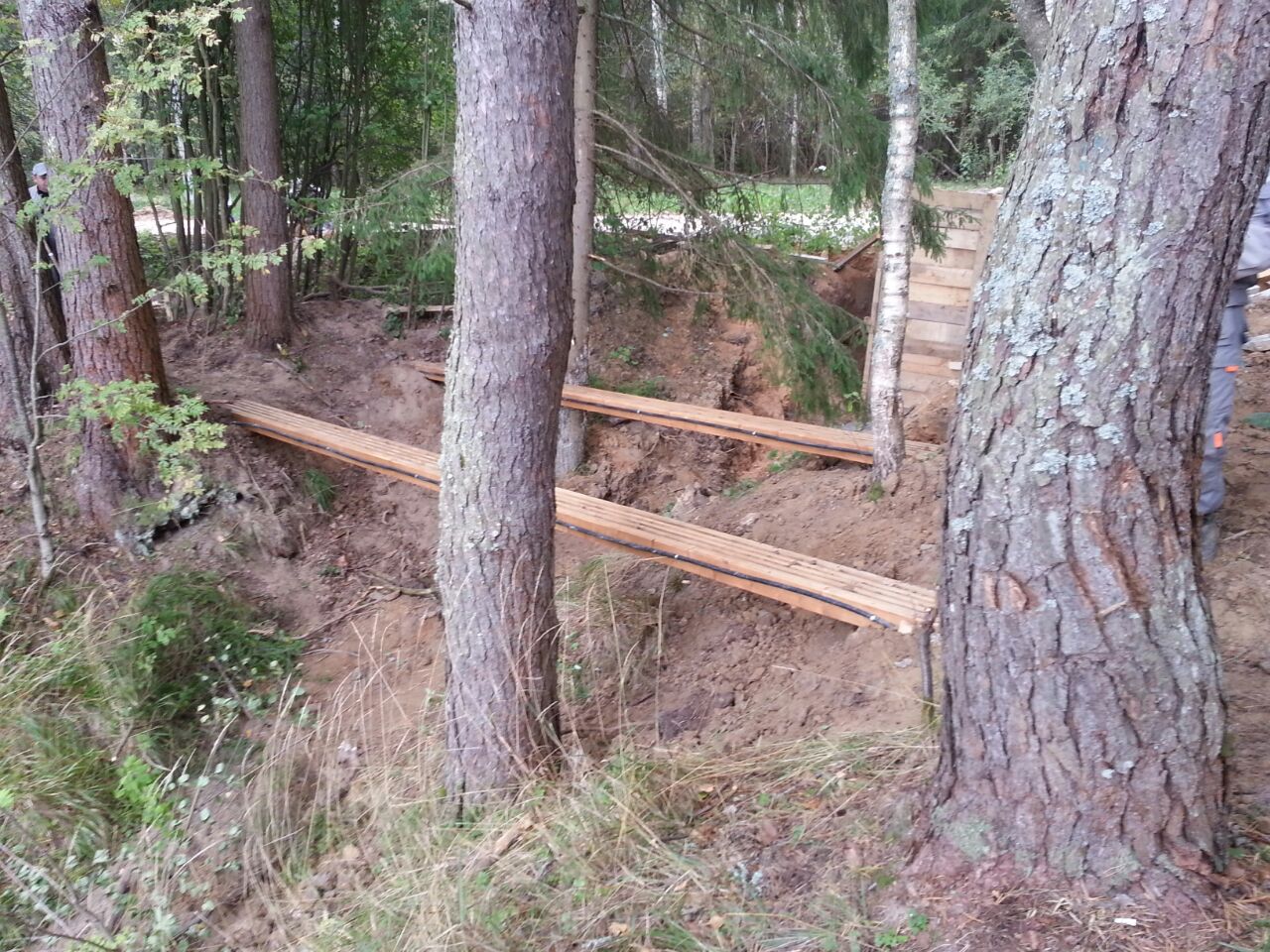

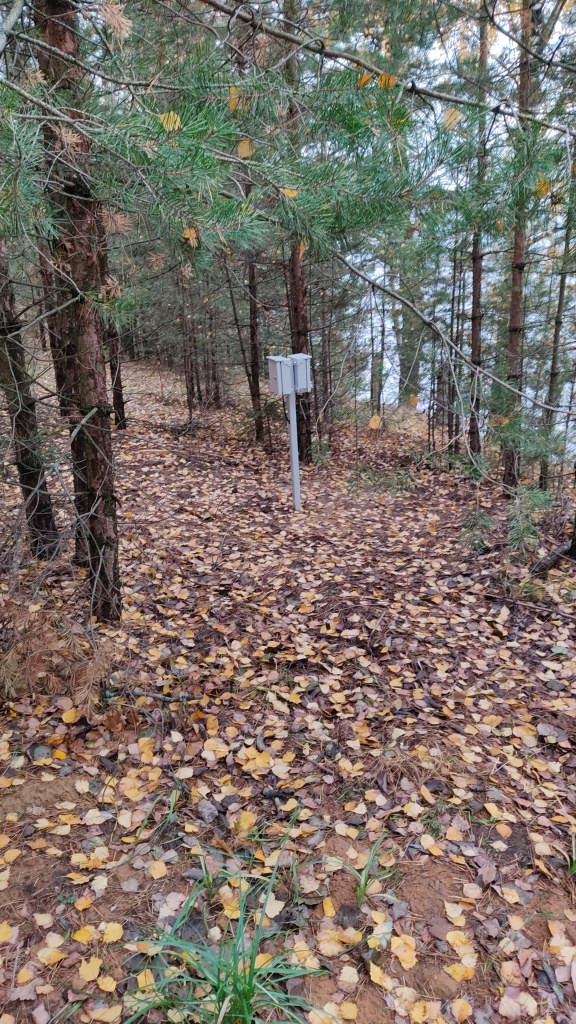

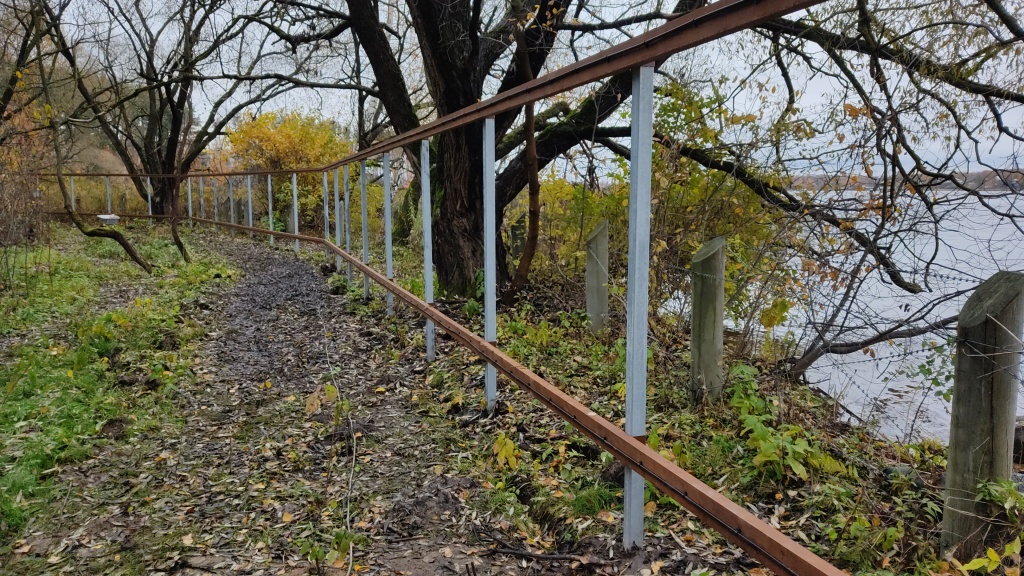

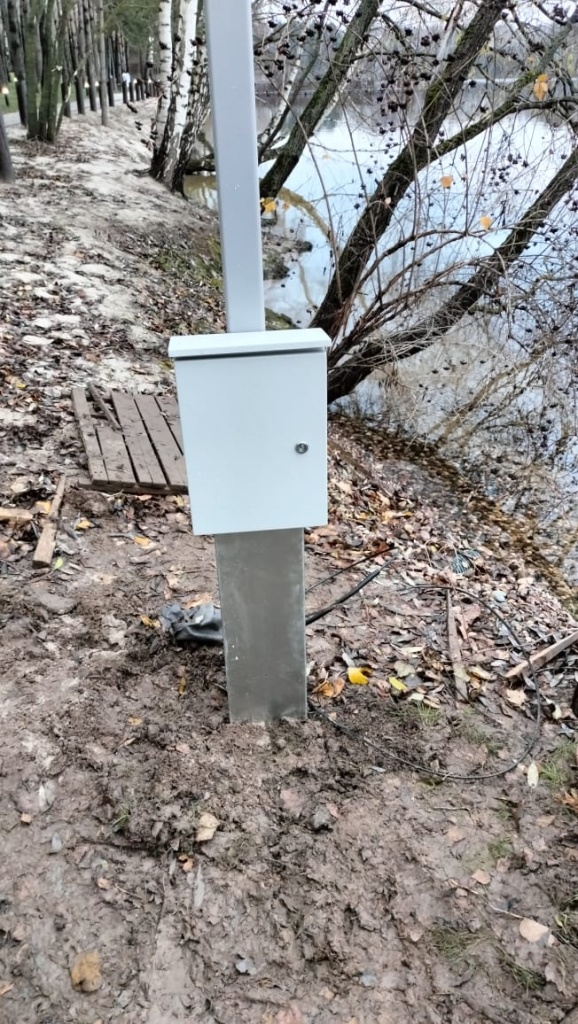

- установка на пересеченной местности (перепады высот);

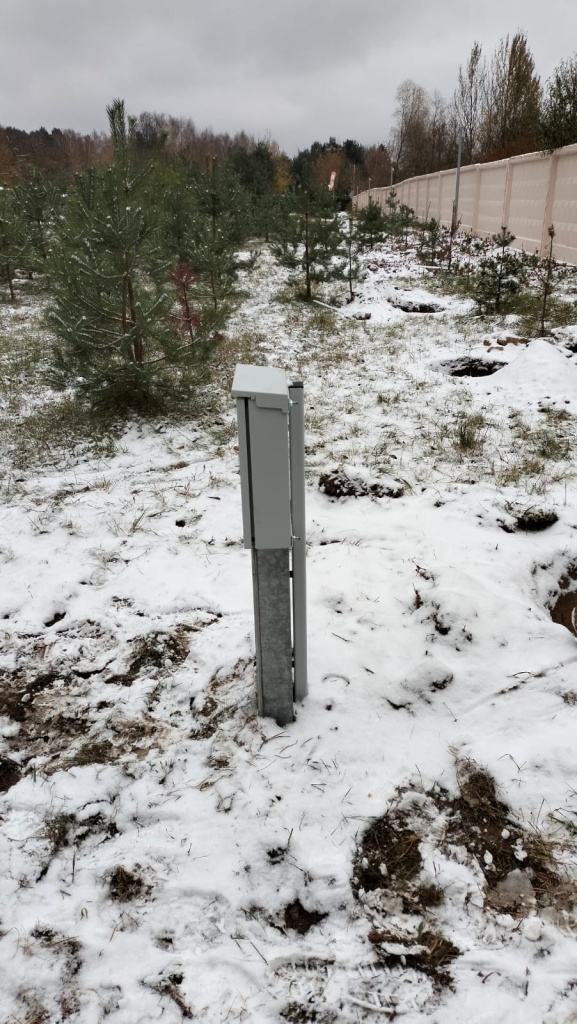

- допускается наличие растительности (трава, кусты, отдельные деревья) и высокого снега в зоне обнаружения;
- не реагирует на птиц и мелких животных массой до 20 кг.
Настройка

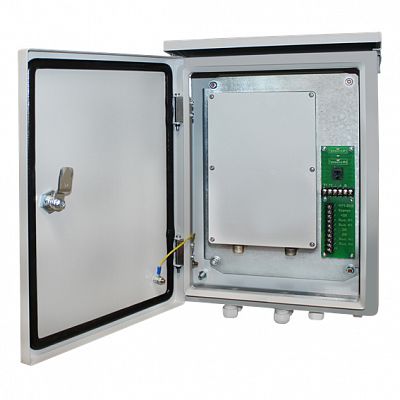

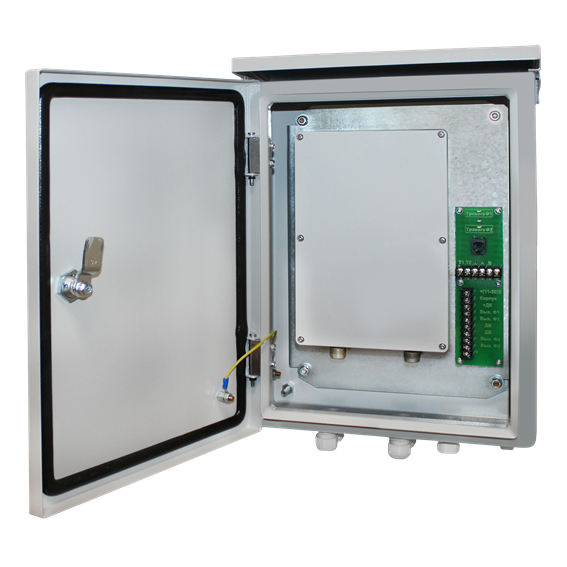

Приемный блок РСО «ТРЕЗОР-Р» не имеет внешних органов управления: настройка, диагностика и контроль работоспособности выполняется с помощью пульта управления «ПУ ТРЕЗОР-Р» или программного обеспечения «ТРЕЗОР-Р Визард».
Интеграция
Радиоволновое средство обнаружения «ТРЕЗОР-Р» интегрировано с несколькими, широко представленными на рынке, системами мониторинга, среди которых:
- «Интеллект» (ITV);
- Программно-аппаратный комплекс ESM, ПСЦ «Электроника»;
- «VideoNet», Skyros
Подробнее о технических решениях по интеграции радиоволнового средства обнаружения «ТРЕЗОР-Р» - во вкладке «ИНТЕГРАЦИЯ»

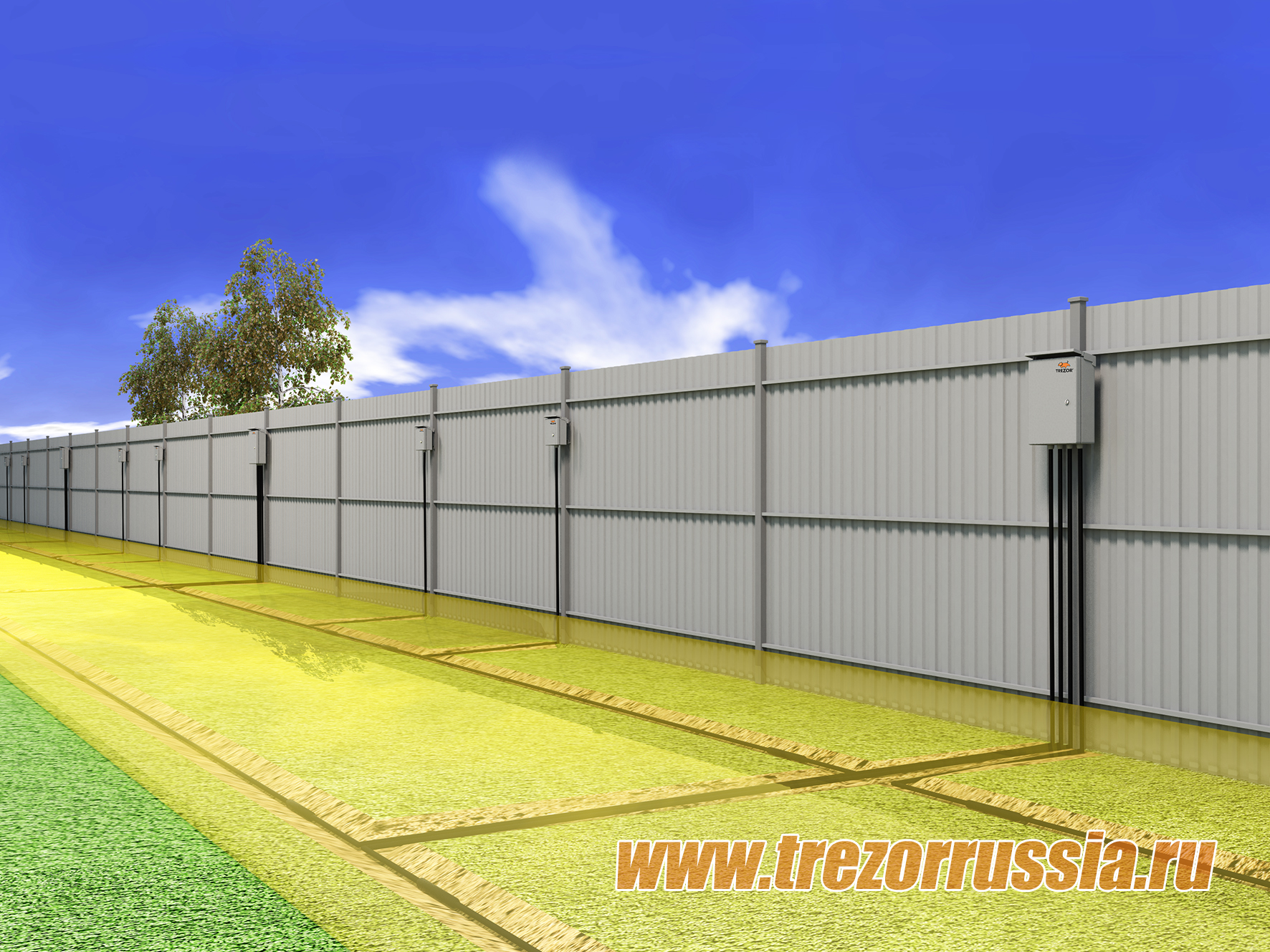

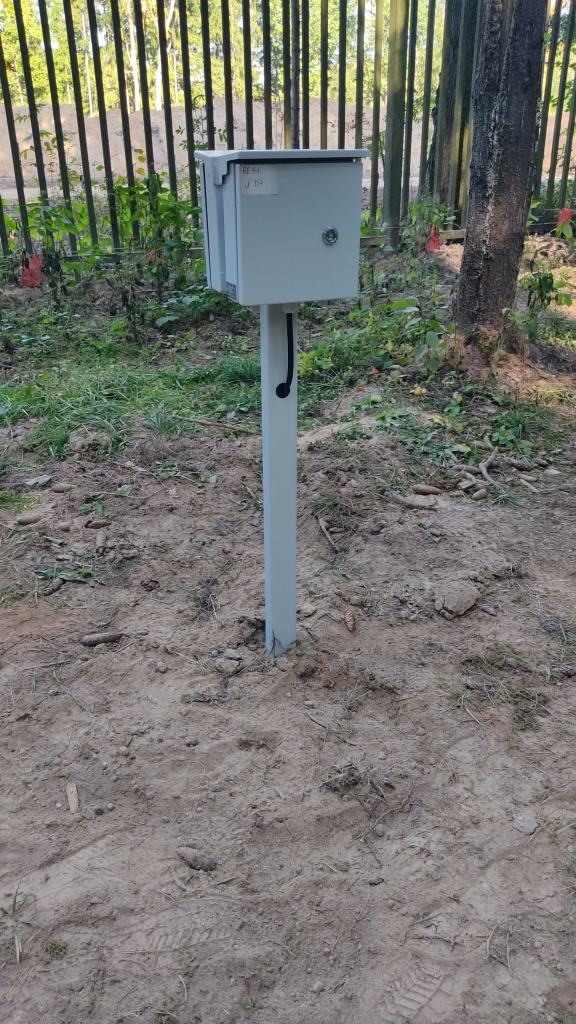

Типовые схемы применения
|
|
|
|
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
|
Варианты исполнения |
«ТРЕЗОР-Р01» - 1-канальное средство обнаружения «ТРЕЗОР-Р02» - 2-канальное средство обнаружения |
|
Параметры зоны обнаружения: Длина Ширина Высота |
125 м / 250 м (1-канальное / 2-канальное исполнение) 2...5 м до 1,0 м над уровнем земли* |
| Тревожные выходы |
Релейные выходы "сухой контакт" |
|
Интерфейс обмена данными |
«RS-485» |
| Вероятность обнаружения, не менее | 0,95 |
| Наработка на ложную тревогу |
не менее 1000 ч. |
| Напряжение питания | 11...30 В постоянного тока |
|
Ток потребления: «ТРЕЗОР-Р01» «ТРЕЗОР-Р02» |
не более 100 мА** не более 150 мА** |
| Диапазон рабочих температур | -50...+50°C |
|
Герметизация корпуса |
IP65 |
Примечания:
* - при укладке обоих кабелей в грунт, в зависимости от расстояния между ними;
** - во всем диапазоне питающего напряжения
| Наименование | Фото | Обозначение | Описание | Ед. изм |
|---|---|---|---|---|

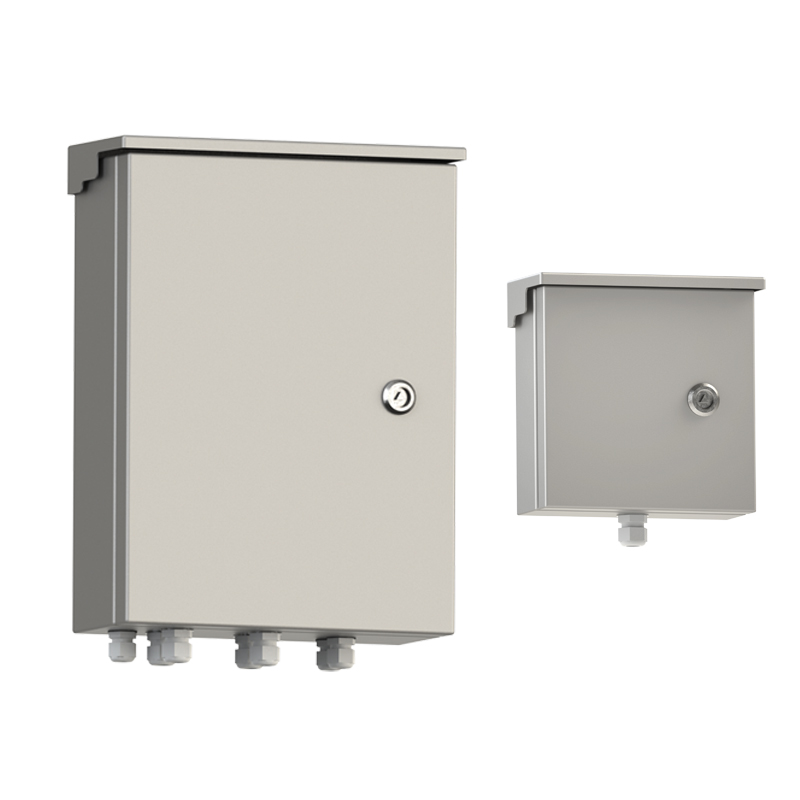

| ТРЕЗОР-Р 01 |
|
ТРДУ.425142.003-01 | Радиоволновое средство обнаружения (зона обнаружения до 125 м). В составе: блок ПРМ — 1 шт.; блок ПРД — 1 шт.; КС 3 м — 3 шт.; МС — 3 комп.; МО — 1 комп. | к-т |

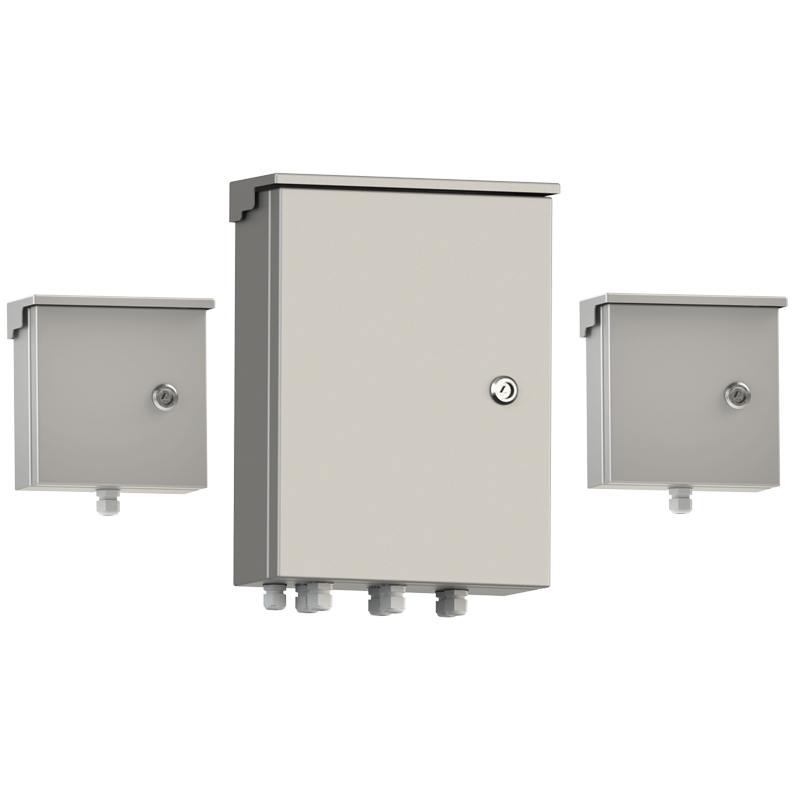

| ТРЕЗОР-Р 02 |
|
ТРДУ.425142.003-02 | Радиоволновое средство обнаружения (зона обнаружения до 250 м (2х125 м)). В составе: блок ПРМ — 1 шт.; блок ПРД — 2 шт.; КС 3 м — 6 шт.; МС — 6 комп.; МО — 2 комп. | к-т |

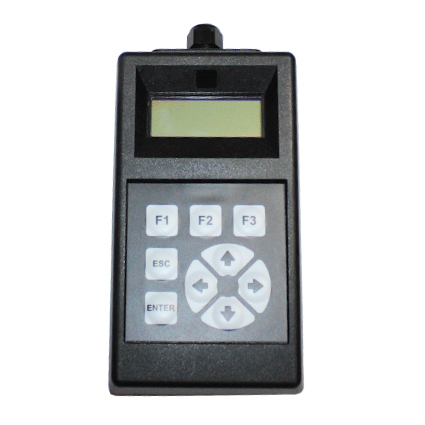

| ПУ ТРЕЗОР-Р |
|
ТРДУ.425675.002 | Пульт управления. Пульт для настройки ТРЕЗОР-Р 01 (02). | шт. |

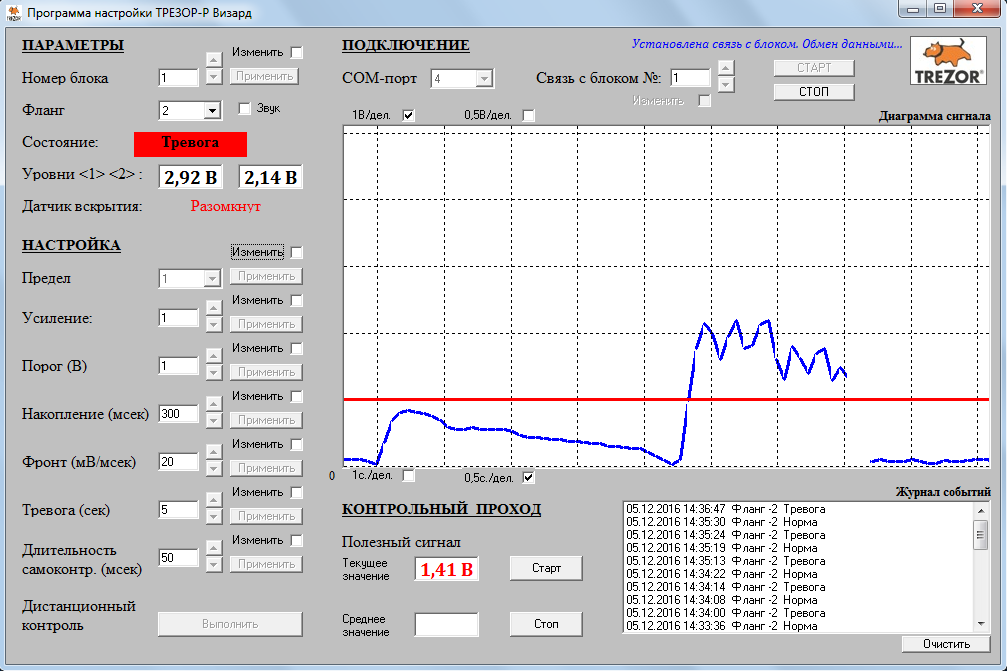

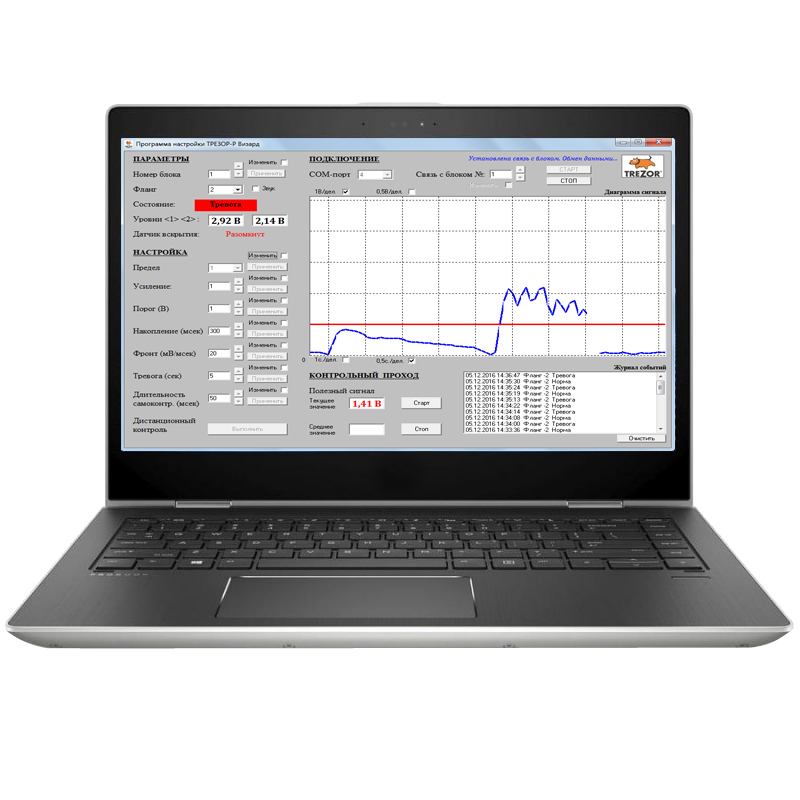

| ТРЕЗОР-Р Визард |
|
Программное обеспечение. Программа для настройки ТРЕЗОР-Р, заменяет ПУ ТРЕЗОР-Р. | шт. | |

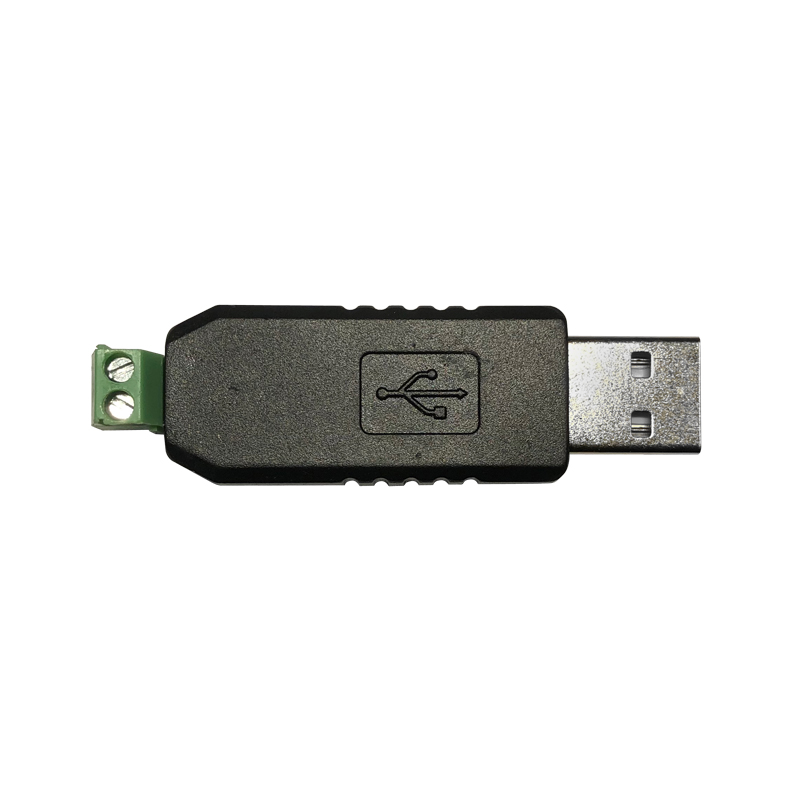

| USB-RS485 |
|
Предназначен для подключения БЭ ТРЕЗОР-Р к компьютеру. | шт. | |
| КЧ ТРЕЗОР-Р |
|

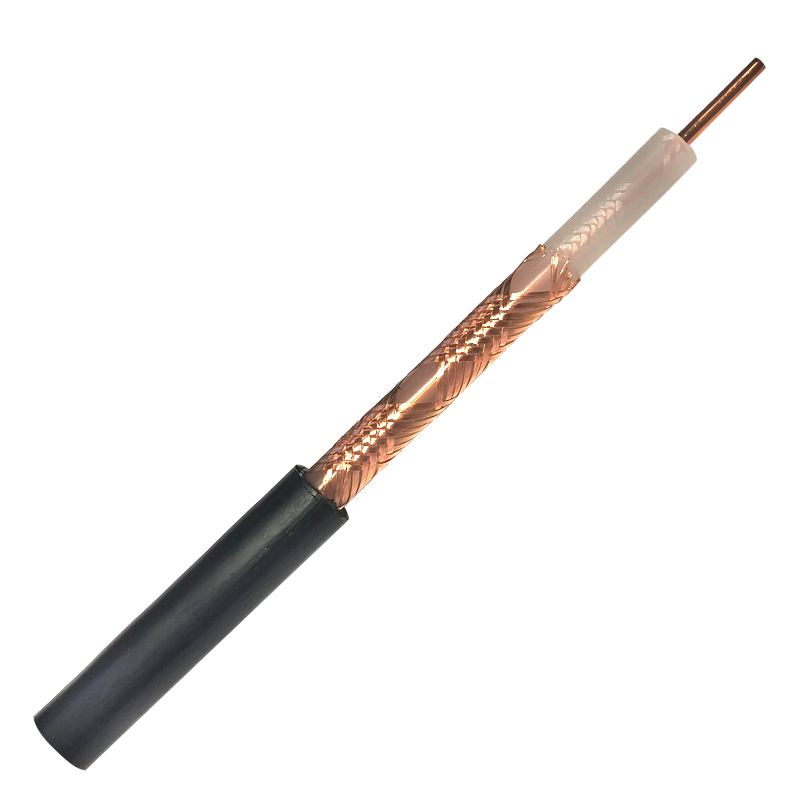

ТРДУ.425411.003 | Кабель чувствительный. Специализированный излучающий кабель. | м |
| КС ТРЕЗОР-Р |
|

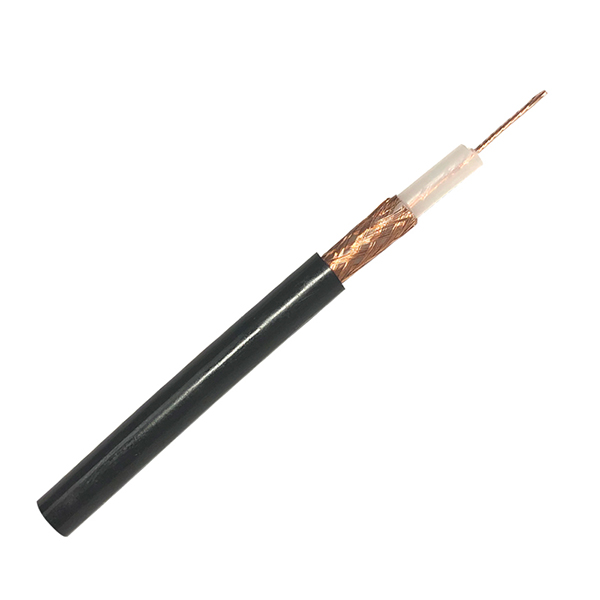

ТРДУ.685661.001 | Кабель соединительный. Коаксиальный нечувствительный кабель. | м |

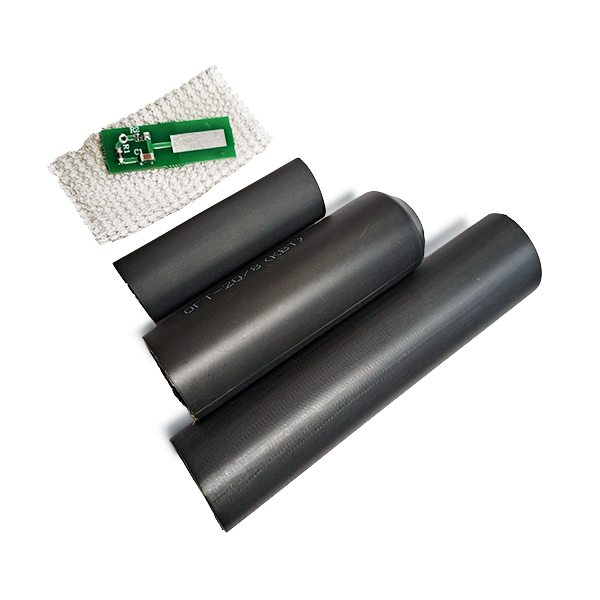

| МО ТРЕЗОР-Р |
|
ТРДУ.687141.003 | Муфта оконечная. Применяется для оконцевания КЧ. В составе: - трубка термоусаживаемая Ø10 мм, L=50мм; - трубка термоусаживаемая Ø19 мм, L=100мм; - колпачок термоусаживаемый Ø20 мм, L=75мм; - сетчатый экран L=50мм. - плата нагрузки оконечной. |
к-т |
| МС ТРЕЗОР-Р |
|

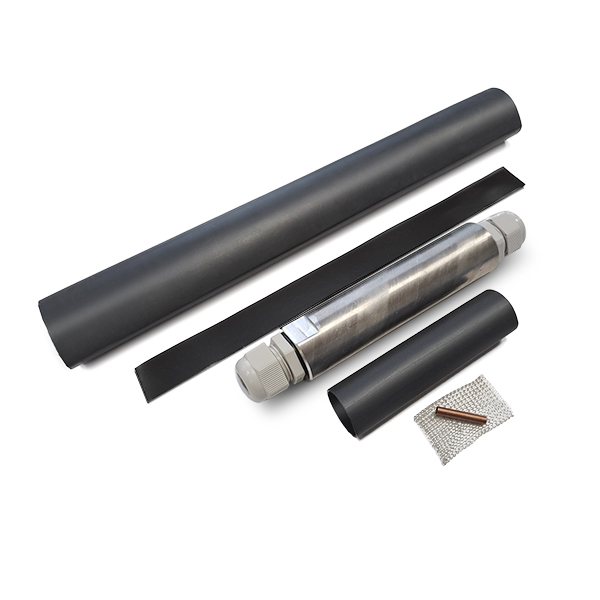

ТРДУ.687111.003 | Муфта соединительная. Применяется для соединения КС с КЧ и ремонте КЧ. В составе: - втулка металлическая (в комплекте герметичные вводы М20-2 шт.); - трубка термоусаживаемая Ø19 мм, L=100мм; - трубка термоусаживаемая Ø33 мм, L=300мм; - сетчатый экран L=50мм; - лента полиэтиленовая 20х300мм; - трубка медная Ø4 мм, L20 мм. |
к-т |
Эксплуатационная документация:
Программное обеспечение:
Проектные решения:
Сертификаты:
VideoNet — российская система безопасности класса PSIM с искусственным интеллектом. Объединяет оборудование систем видеонаблюдения, СКУД, ОПС, охраны периметра, SCADA-систем, торговое и промышленное оборудование в единый комплекс. Является общей информационно-управляющей средой со встроенной аналитикой. Осуществляет централизованный мониторинг объекта, автоматическое обнаружение и оперативное реагирование на тревожные события.
ПСЦ «Электроника» — российский интегратор систем безопасности с 24-летним опытом работы, разработчик высокотехнологичных продуктов и решений для предприятий транспортной отрасли, промышленности, государственного и банковского сектора, нефтегазовой отрасли.
Компания «Электроника» в рамках технологического сотрудничества с «НПЦ Трезор» разработала «Модуль взаимодействия ESM-PCE-Trezor» для обмена данными, контроля и управления состоянием радиоволнового средства обнаружения (CO) «ТРЕЗОР-Р».
«Интеллект» – многофункциональная открытая программная платформа, предназначенная для создания комплексных систем безопасности любого масштаба.
Реализована программная интеграция периметровых средств обнаружения «ТРЕЗОР-В04»,«ТРЕЗОР-Р», «ТРЕЗОР-М» и «ТРЕЗОР-БЛ» по интерфейсу «RS-485» в интегрированную систему безопасности «Интеллект», ITV.

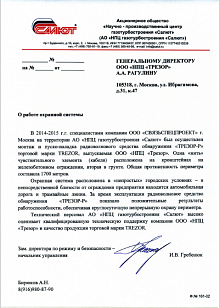

«В период эксплуатации радиоволновое средство обнаружения «ТРЕЗОР-Р» показало положительные результаты, а именно:
- позволяет выявлять нарушителей, пересекающих охраняемый рубеж в полный рост, согнувшись, в полуприседе, в прыжке, бегом, ползком;
- обеспечило круглосуточную непрерывную охрану периметра;
- сбоев, отказов в работе и ложных срабатываний не выявлено;
- подтвердило все заявленные технические характеристики.»
…В период подконтрольной эксплуатации изделия «ТРЕЗОР-Р» сбоев, отказов в его работе не выявлено. Целесообразно использование изделия «ТРЕЗОР-Р» для обеспечения охраны периметра и объектов ОАО «Гомельтранснефть Дружба»…

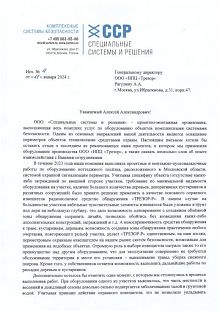

…За время эксплуатации радиоволновое средство обнаружения «ТРЕЗОР-Р» показало положительные результаты работоспособности, обеспечивая круглосуточную непрерывную охрану периметра.
