ТРДУ.425665.001
Гарантия 18 мес.
Гарантия 18 мес.
Температурный диапазон -50…+50°С
Температурный диапазон -50…+50°С

Назначение

«ШУ2» Шкаф участковый, ТРДУ.425665.001 применяется в составе системы охранной сигнализации периметра «ТРЕЗОР-ПРО» ТРДУ.425688.001 и предназначен для организации обмена данными с адресными устройствами по интерфейсу «RS-485» с применением волоконно-оптических линий связи.

«ШУ2» обеспечивает электропитание подключаемых к сегменту системы адресных устройств - периметровых средств обнаружения и блоков управления охранным освещением.

Коммуникационное оборудования в составе «ШУ2» имеет 2 порта для подключения кабельных линии типа «витая пара» интерфейса RS-485 и обеспечивает организацию 1 сегмента системы «кольцевой» или «радиальной» топологии. Количество адресных устройств в одном сегменте «кольцевой» и «радиальной» топологии - 32 шт. Обмен данными между «ШУ2» и контроллером системы «ТРЕЗОР-К2» осуществляется по одномодовому волоконно-оптическому кабелю, максимальная протяженность которого составляет до 19,2 км

В составе системы «ТРЕЗОР-ПРО» допускается использование не более 8-ми шкафов участковых «ШУ2».

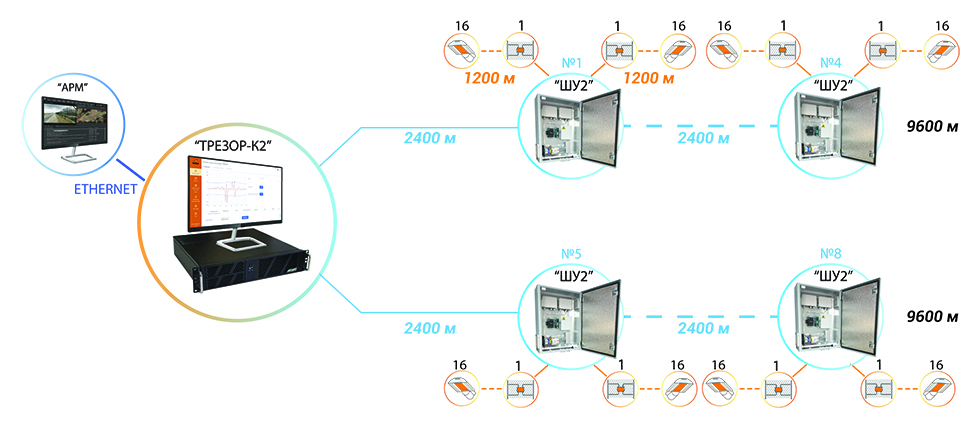

Пример конфигурации системы ТРЕЗОР-ПРО
Пример конфигурации системы «ТРЕЗОР-ПРО» с радиальными сегментами. Линия интерфейса RS-485 для подключения устройств – «витая пара»; для подключения к контроллеру «ТРЕЗОР-К2» - одномодовый волоконно-оптический кабель.

Конструктивные особенности

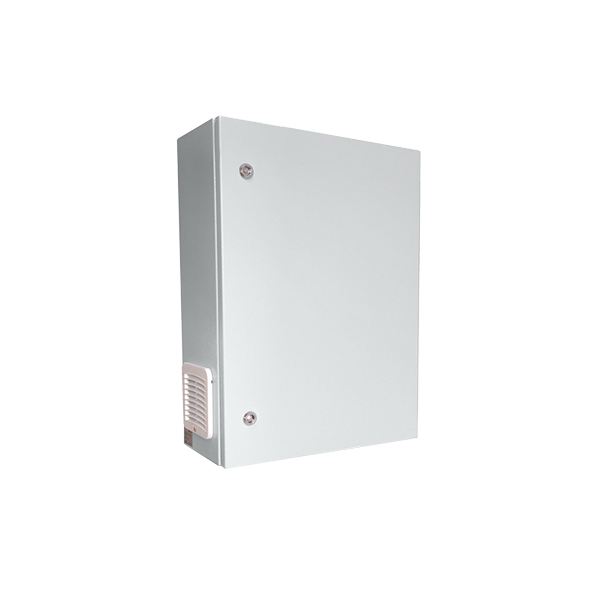

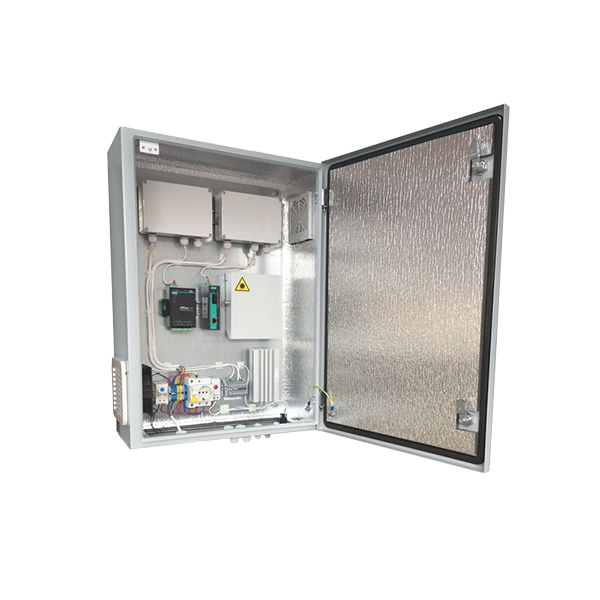

Шкаф участковый «Ш2» представляет собой всепогодный термошкаф, в котором на монтажной панели и DIN-рейках размещается оборудование: преобразователь «RS-422/485 - Ethernet», медиаконвертер, оптический кросс, блоки питания «ТРЕЗОР-БП» ТРДУ.436614.001, система обогрева и вентиляции, средства сигнализации, клеммные колодки; ввод кабелей в шкаф осуществляется через герметичные кабельные вводы, расположенные в нижней части шкафа.

Монтаж

Установка шкафа участкового «ШУ2» производится на металлическую опору круглого сечения, диаметром 76 мм с помощью комплекта монтажных частей, входящих в комплект поставки.

ПАРАМЕТР ЗНАЧЕНИЕ
Количество линий интерфейса RS-485 2, для кабеля типа «витая пара»
Максимальная длина линии интерфейса RS-485 с кабелем «витая пара» до 1200 м
Максимальное количество адресных устройств в 1 сегменте системы:
- сегмент «кольцевой» топологии до 32-х
- сегмент «радиальной» топологии до 32-х (2 плеча по 16 устройств)
Емкость оптического кросса до 8 оптических жил
Максимальная длина оптической линии
до 19,2 км
Напряжение питания 220 В ±10%, 50 Гц;
Максимальная потребляемая мощность 270 Вт
Выходная мощность 24 Вт (2 выхода по 12 Вт)
Максимальный ток при напряжении 24 В 1,0 А (2 выхода по 0,5 А)
Диапазон регулирования температуры обогрева -20…+40 °С
Диапазон регулирования температуры охлаждения 0…+60 °С
Диапазон рабочих температур -50…+50 °С
Габаритные размеры без учета вводов и КМЧ (Ш х В х Г) 700 х 500 х 230 мм
Вес, брутто не более 32,0 кг

Наименование Фото Обозначение Описание Кол-во Ед. изм

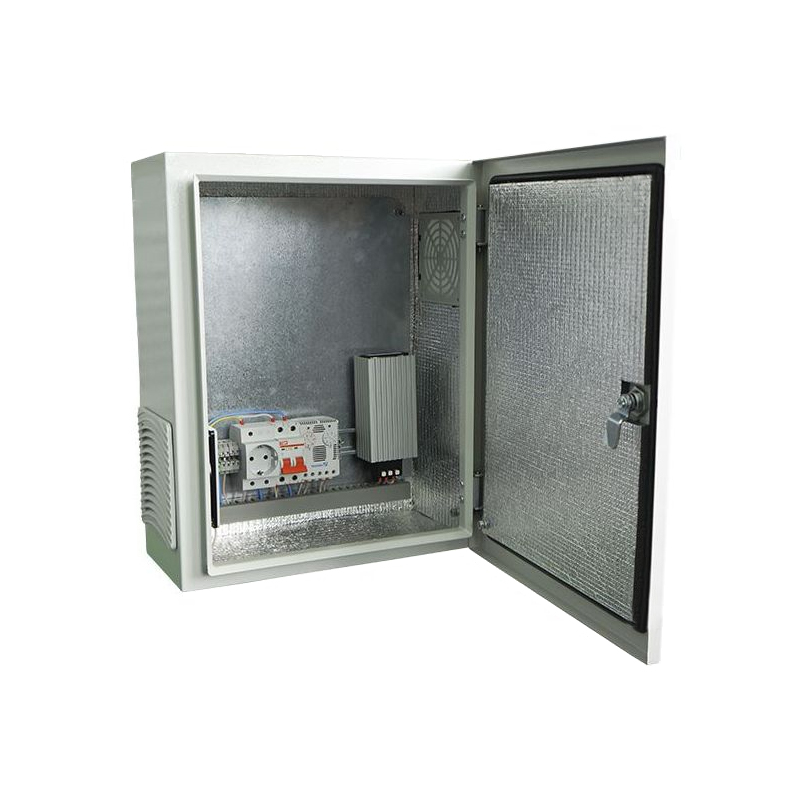

ТБУ-70.50.23.НВ ТБУ-70.50.23.НВ Термошкаф с вентиляцией, обогревом и комплектом монтажных частей для крепления на круглую опору. 1 к-т

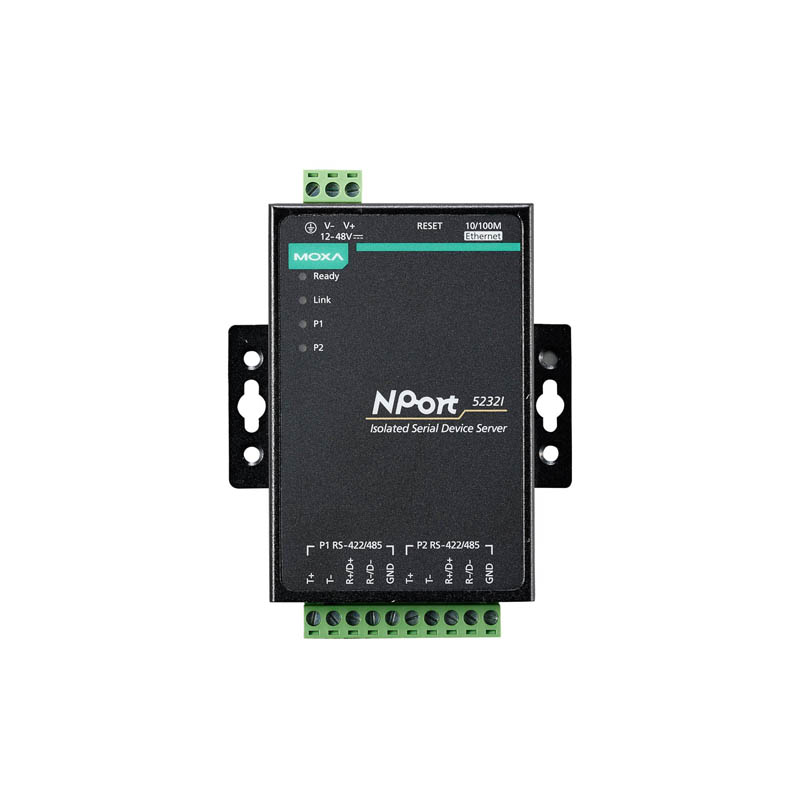

MOXA NPort 5232I-T MOXA NPort 5232I-T

2-портовый преобразователь «RS-422/485» в Ethernet

1 шт.

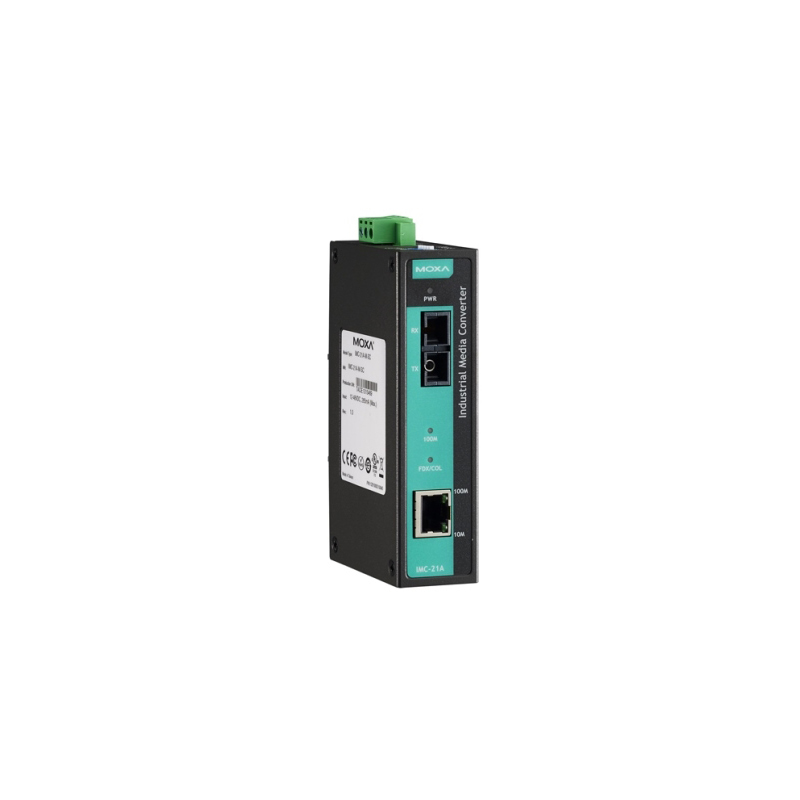

MOXA IMC-21A-S-SC-T MOXA IMC-21A-S-SC-T

Медиаконвертер Ethernet 10/100BaseTX в 100BaseFX

1 шт.

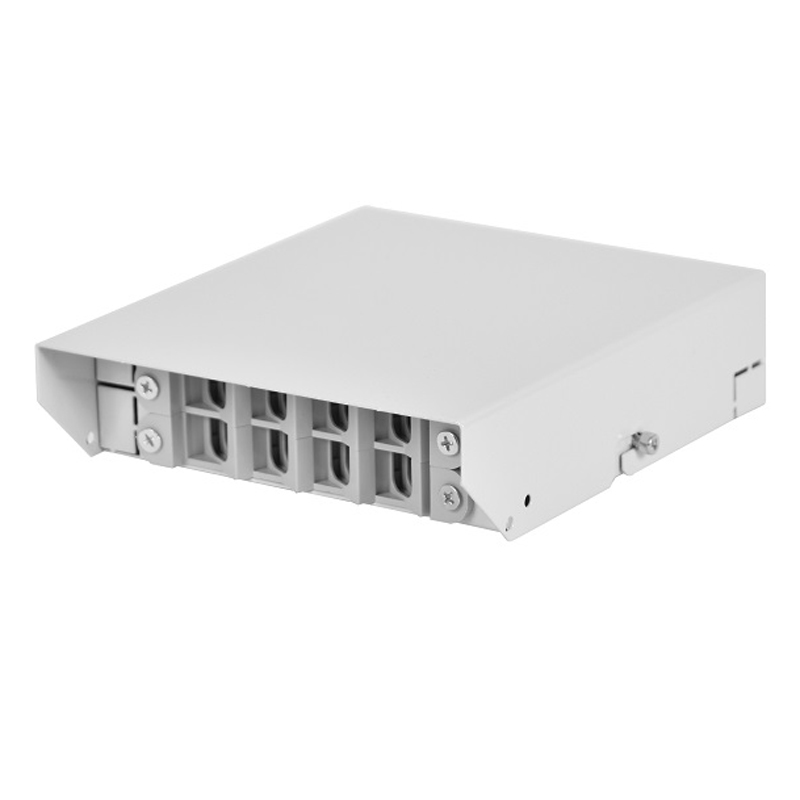

БОН-НП-8 БОН-НП-8

Оптический кросс настенный, пенал, до 8 портов

1 шт.
ТРЕЗОР-БП 24-0,5/12-1,0 ТРЕЗОР-БП  24-0,5/12-1,0 ТРДУ.436614.001

Блок питания ТРЕЗОР-БП 24-0,5/12-1,0 (БП) предназначен для преобразования переменного напряжения 220 В в стабилизированное напряжение 12 В и 24 В постоянного тока.

2 шт.

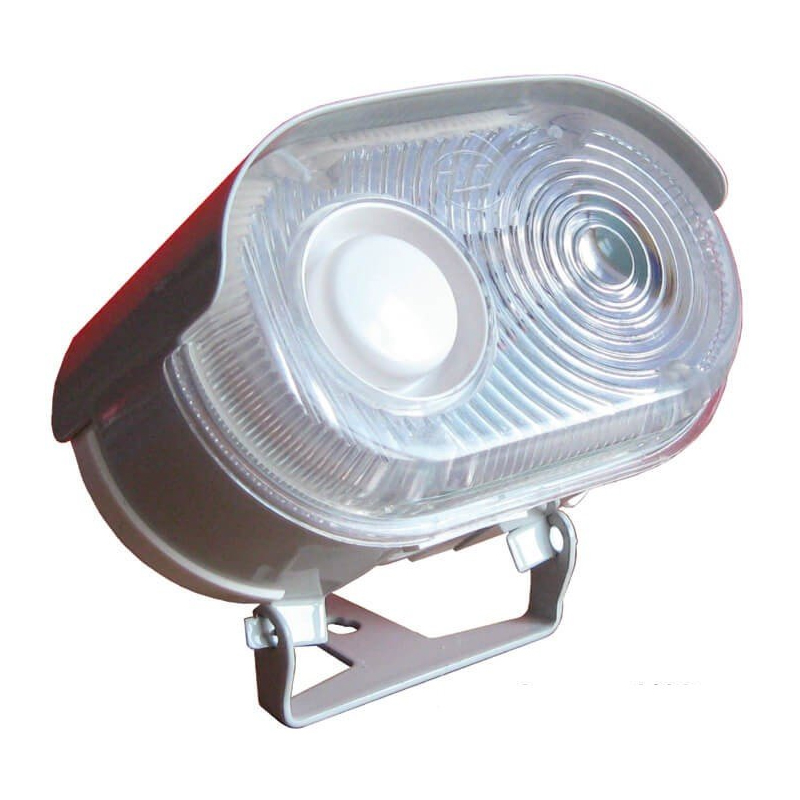

БИЯ-С мод. 1/12 БИЯ-С мод. 1/12

Оповещатель светозвуковой комбинированный, уличного исполнения.

В составе «ШУ1» и «ШУ2» - опционально.

1 шт.

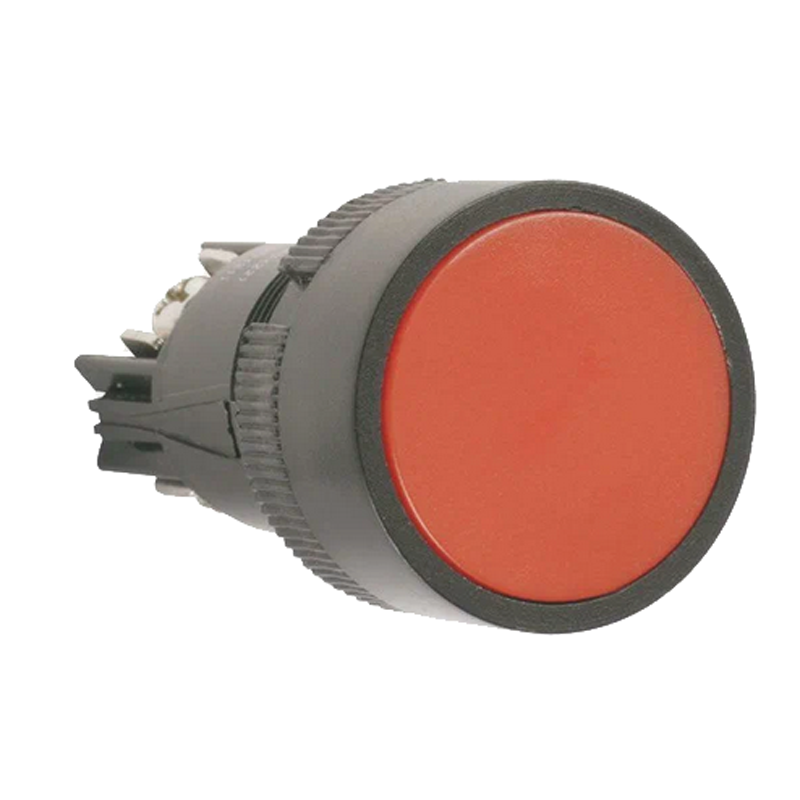

BBT40-SB7-K04 BBT40-SB7-K04

Кнопка тревожно-вызывная.

В составе «ШУ1» и «ШУ2» - опционально.


1 шт.

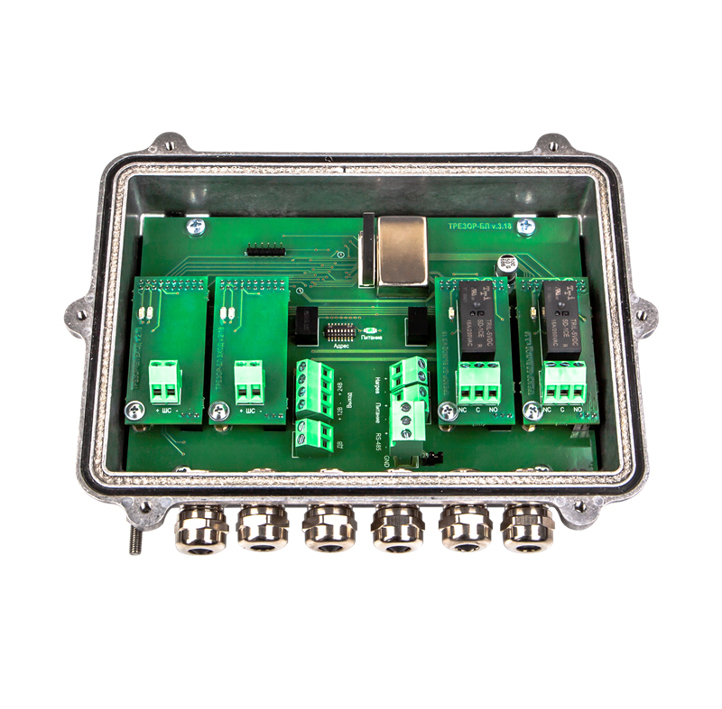

ТРЕЗОР-БЛ ТРЕЗОР-БЛ ТРДУ.425511.002

Блок линейный. Комплектуется платами входа ТРДУ.758764.003 и платами выхода ТРДУ.758764.00.

В составе «ШУ1» и «ШУ2» - опционально.

1 к-т

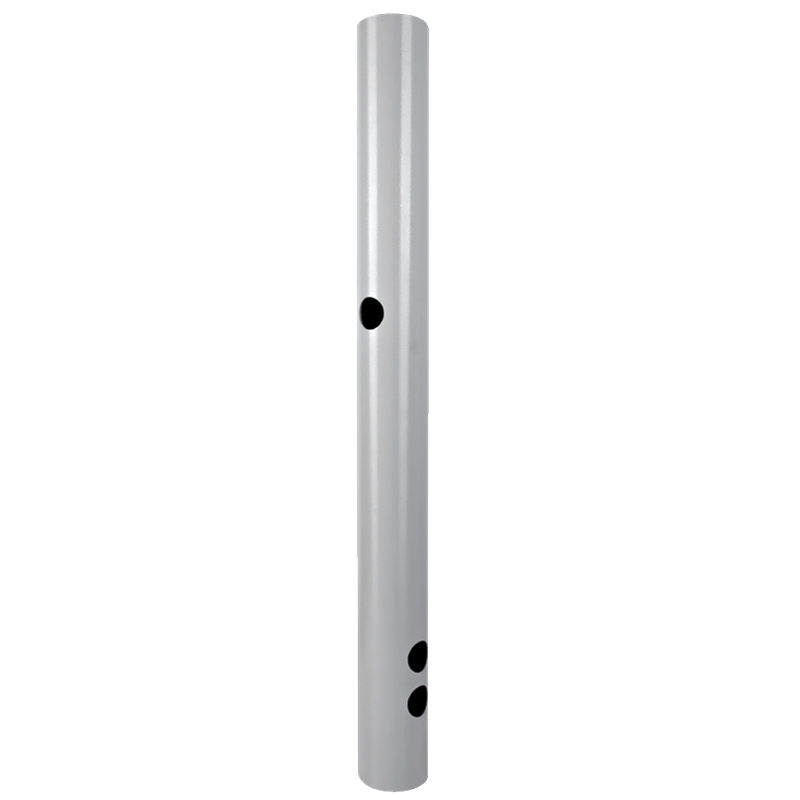

Опора-3 Опора-3 ТРДУ.301421.001-03

Металлическая опора (под бетонирование), диаметр 76,0 мм для крепления оборудования.

В составе «ШУ1» и «ШУ2» - опционально.

1 к-т
