Назначение

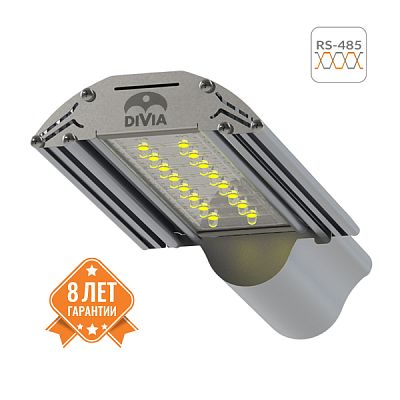

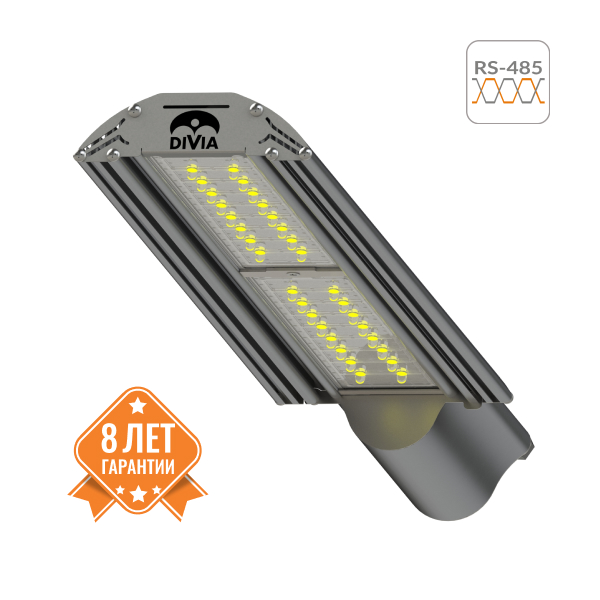

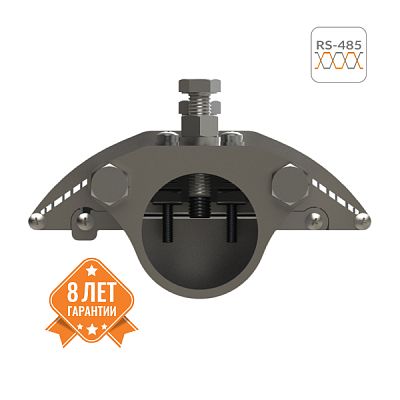

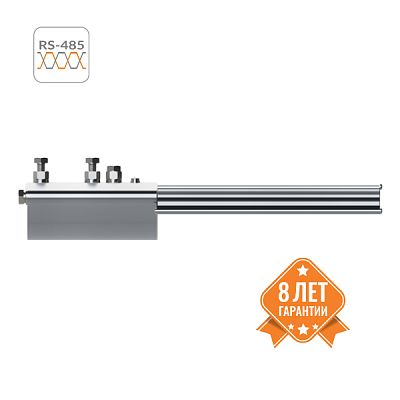

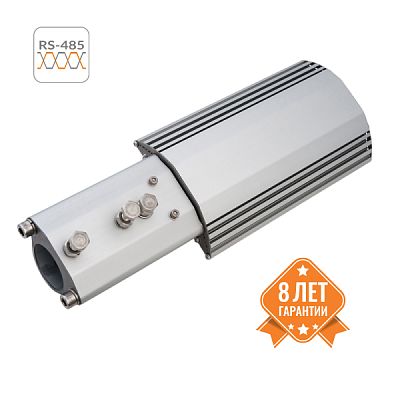

Светильники светодиодные адресные управляемые «ДИВИЯ-С-У» предназначены для освещения внешних периметров объектов и внутриобъектовых территорий. Светильники предназначены для совместной работы с контроллером охранного освещения «ДИВИЯ-К» в составе системы охранного освещения. Светильники обеспечивает два режима освещения:
- Дежурный (30% номинальной мощности);
- Тревожный (100% номинальной мощности).
Управление режимами освещения Светильников выполняется по линии интерфейса «RS-485» через контроллер «ДИВИЯ-К» при помощи специализированного программного обеспечения «ДИВИЯ-К Визард».
Модельный ряд состоит из Светильников мощностью 30, 40, 50, 60, 70 и 80 Вт с различными типами кривой силы света (КСС): Ш1-1 (широкая), Д (косинусная), К1Д (асимметричная).
Отличительные особенности:
- Два режима работы – Дежурный и Тревожный. Управление переключением режимов «RS-485»;
- Высокая энергоэффективность – не менее 125 лм/Вт;
- Постоянный световой поток во всем диапазоне напряжений питания 160…280В;
- Плавный пуск;
- Встроенные системы защиты: от подключения к сети 380В; от воздействия импульсов до 5 кВ в течении 5 мкс; от перегрева;
- Защита линии управления от подключения к сети 220В;
- Широкий диапазон рабочих температур -60…+50°С;
- Простота монтажа и подключения;
- Расширенная гарантия — до 8 лет и большой срок службы – до 20 лет
Соответствие техническим требованиям
Светильники «ДИВИЯ-С-У» соответствуют техническим требованиям:
- Постановление Правительства РФ от 03.08.2024 № 1046 «Об утверждении Требований обеспечения безопасности и антитеррористической защищенности объектов топливно-энергетического комплекса»;
- Постановление Правительства РФ от 25 марта 2015 г. N 272 "Об утверждении требований к антитеррористической защищенности мест массового пребывания людей и объектов (территорий), подлежащих обязательной охране войсками национальной гвардии Российской Федерации, и форм паспортов безопасности таких мест и объектов (территорий)".
Оптическая система
Оптическая система светильников «ДИВИЯ-С-У» производится по уникальной технологии монолитного литья из прозрачного поликарбоната. Расплавленный полимер заполняет формы микрорельефа, вытесняя воздух и образует единое целое с печатной платой и корпусами светодиодов. Таким образом, уменьшается тепловое сопротивление и снижается количество поверхностей отражения света, что приводит к увеличению светоотдачи и повышению ресурса светильника. Кроме того, применяемый полимерный состав надежно защищает светодиоды от механических повреждений и воздействия окружающей среды.
Светильники «ДИВИЯ-С-У» выпускаются с оптическими системами, формирующими следующие кривые силы света:
- Ш1-1 - для освещения участков периметра;
- Д - для освещения пунктов пропуска, площадок досмотра;
- К1Д - для освещения проездов, складов, контейнерных площадок
 Рисунок 1 – Кривая силы света «Ш1-1» |
 Рисунок 2 – Кривая силы света «Д» |
 Рисунок 3 – Кривая силы света «К1Д» |
Рекомендации по размещению светильников
Для соблюдения требований нормативных документов (ПП РФ №1046 и №272) монтаж светильников производится на опоры консольные «ДИВИЯ-О-К» с шагом 20 м на высоте 5,0 м (для ДИВИЯ-С-У-Ш1-1-40).
При этом формируется равномерно освещенная сплошная полоса шириной не менее 3 метров по периметру объекта и обеспечивается гарантированная освещенность не менее 10 люкс во всех контролируемых зонах в Тревожном режиме, 0,5 люкс – в Дежурном режиме.
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Напряжение питания | 160…280 В переменного тока |
|
Параметры цепи управления: – максимальное напряжение на разомкнутом входе; – максимальный ток через замкнутый вход, не более; – сопротивление разомкнутого внешнего контакта; – сопротивление замкнутого внешнего контакта, включая сопротивление управляющей цепи. |
– 15 В; – 7 мА; – 100 кОм; – 1000 Ом. |
| Режимы освещение | 2 Режима: тревожный (100%) и дежурный (30%) мощности |
| Энергоэффиктивность, не менее | 125 лм/Вт |
| Класс энергетической эффективности | А |
| Класс светораспределения | П |
| Коэффициент мощности драйвера cosφ при 220В | 0,98 |
| Класс защиты от поражения электрическим током | I |
| Коррелированная цветовая температура | 5000 К |
| Типы кривой силы света | Ш1-1, Д, К1Д |
| Управление переключением режимов | «RS-485» |
| Диапазон рабочих температур | -60…+50 °С |
| Степень защиты корпуса | IP67 |
| Гарантийный срок | До 8 лет |
| Срок службы | до 20 лет |
| Наименование | Фото | Обозначение | Описание | Ед. изм |
|---|---|---|---|---|
| ДИВИЯ-С-У-Ш1-1-30 |
|
ТРДУ.676269.001-11.10 | Светильник светодиодный адресный управляемый 30Вт. Двухрежимный, упр. «RS-485», КСС Ш1-1 (широкая осевая), ном. мощность 30Вт, -60…+50°С, IP67, крепление на консоль. |
к-т |
| ДИВИЯ-С-У-Ш1-1-40 |
|
ТРДУ.676269.001-11.11 | Светильник светодиодный адресный управляемый 40Вт. Двухрежимный, упр. «RS-485», КСС Ш1-1 (широкая осевая), ном. мощность 40Вт, -60…+50°С, IP67, крепление на консоль. |
к-т |
| ДИВИЯ-С-У-Ш1-1-50 |
|
ТРДУ.676269.001-11.12 | Светильник светодиодный адресный управляемый 50Вт. Двухрежимный, упр. «RS-485», КСС Ш1-1 (широкая осевая), ном. мощность 50Вт, -60…+50°С, IP67, крепление на консоль. |
к-т |
| ДИВИЯ-С-У-Ш1-1-60 |
|
ТРДУ.676269.001-11.13 | Светильник светодиодный адресный управляемый 60Вт. Двухрежимный, упр. «RS-485», КСС Ш1-1 (широкая осевая), ном. мощность 60Вт, -60…+50°С, IP67, крепление на консоль. |
к-т |
| ДИВИЯ-С-У-Ш1-1-70 |
|
ТРДУ.676269.001-11.14 | Светильник светодиодный адресный управляемый 70Вт. Двухрежимный, упр. «RS-485», КСС Ш1-1 (широкая осевая), ном. мощность 70Вт, -60…+50°С, IP67, крепление на консоль. |
к-т |
| ДИВИЯ-С-У-Ш1-1-80 |
|
ТРДУ.676269.001-11.15 | Светильник светодиодный адресный управляемый 80Вт. Двухрежимный, упр. «RS-485», КСС Ш1-1 (широкая осевая), ном. мощность 80Вт, -60…+50°С, IP67, крепление на консоль. |
к-т |
| ДИВИЯ-С-У-Д-30 |
|
ТРДУ.676269.001-12.10 | Светильник светодиодный адресный управляемый 30Вт. Двухрежимный, упр. «RS-485», КСС Д (косинусная), ном. мощность 30Вт, -60…+50°С, IP67, крепление на консоль |
к-т |
| ДИВИЯ-С-У-Д-40 |
|
ТРДУ.676269.001-12.11 | Светильник светодиодный адресный управляемый 40Вт. Двухрежимный, упр. «RS-485», КСС Д (косинусная), ном. мощность 40Вт, -60…+50°С, IP67, крепление на консоль. |
к-т |
| ДИВИЯ-С-У-Д-50 |
|
ТРДУ.676269.001-12.12 | Светильник светодиодный адресный управляемый 50Вт. Двухрежимный, упр. «RS-485», КСС Д (косинусная), ном. мощность 50Вт, -60…+50°С, IP67, крепление на консоль. |
к-т |
| ДИВИЯ-С-У-Д-60 |
|
ТРДУ.676269.001-12.13 | Светильник светодиодный адресный управляемый 60Вт. Двухрежимный, упр. «RS-485», КСС Д (косинусная), ном. мощность 60Вт, -60…+50°С, IP67, крепление на консоль. |
к-т |
| ДИВИЯ-С-У-Д-70 |
|
ТРДУ.676269.001-12.14 | Светильник светодиодный адресный управляемый 70Вт. Двухрежимный, упр. «RS-485», КСС Д (косинусная), ном. мощность 70Вт, -60…+50°С, IP67, крепление на консоль. |
к-т |
| ДИВИЯ-С-У-Д-80 |
|
ТРДУ.676269.001-12.15 | Светильник светодиодный адресный управляемый 80Вт. Двухрежимный, упр. «RS-485», КСС Д (косинусная), ном. мощность 80Вт, -60…+50°С, IP67, крепление на консоль. |
к-т |
| ДИВИЯ-С-У-К1Д-30 |
|
ТРДУ.676269.001-13.10 | Светильник светодиодный адресный управляемый 30Вт. Двухрежимный, упр. «RS-485», КСС К1Д (косинусная концентрированная), ном. мощность 30Вт, -60…+50°С, IP67, крепление на консоль. |
к-т |
| ДИВИЯ-С-У-К1Д-40 |
|
ТРДУ.676269.001-13.11 | Светильник светодиодный адресный управляемый 40Вт. Двухрежимный, упр. «RS-485», КСС К1Д (косинусная концентрированная), ном. мощность 40Вт, -60…+50°С, IP67, крепление на консоль. |
к-т |
| ДИВИЯ-С-У-К1Д-50 |
|
ТРДУ.676269.001-13.12 | Светильник светодиодный адресный управляемый 50Вт. Двухрежимный, упр. «сухой контакт», КСС К1Д (косинусная концентрированная), ном. мощность 50Вт, -60…+50°С, IP67, крепление на консоль. |
к-т |
| ДИВИЯ-С-У-К1Д-60 |
|
ТРДУ.676269.001-13.13 | Светильник светодиодный адресный управляемый 60Вт. Двухрежимный, упр. «RS-485», КСС К1Д (косинусная концентрированная), ном. мощность 60Вт, -60…+50°С, IP67, крепление на консоль. |
к-т |
| ДИВИЯ-С-У-К1Д-70 |
|
ТРДУ.676269.001-13.14 | Светильник светодиодный адресный управляемый 70Вт. Двухрежимный, упр. «RS-485», КСС К1Д (косинусная концентрированная), ном. мощность 70Вт, -60…+50°С, IP67, крепление на консоль. |
к-т |
| ДИВИЯ-С-У-К1Д-80 |
|
ТРДУ.676269.001-13.15 | Светильник светодиодный адресный управляемый 80Вт. Двухрежимный, упр. «RS-485», КСС К1Д (косинусная концентрированная), ном. мощность 80Вт, -60…+50°С, IP67, крепление на консоль. |
к-т |
