ТРДУ.425661.005
Гарантия 18 мес.
Гарантия 18 мес.
Температурный диапазон -50…+50°С
Температурный диапазон -50…+50°С

Назначение

«ШУ1» Шкаф участковый ТРДУ.425661.005 применяется в составе системы охранной сигнализации периметра «ТРЕЗОР-ПРО» ТРДУ.425688.001 и предназначен для увеличения длины линии связи по интерфейсу «RS-485» на расстояние до 1200 м.

«ШУ1» обеспечивает электропитание подключаемых к сегменту системы адресных устройств - периметровых средств обнаружения и блоков управления охранным освещением.

В одном сегменте системы «ТРЕЗОР-ПРО» допускается использование не более 2-х «ШУ1» (для увеличения длины кабельной линии интерфейса RS-485 не более, чем на 2 х 1200 м). Пример конфигурации системы ТРЕЗОР-ПРО

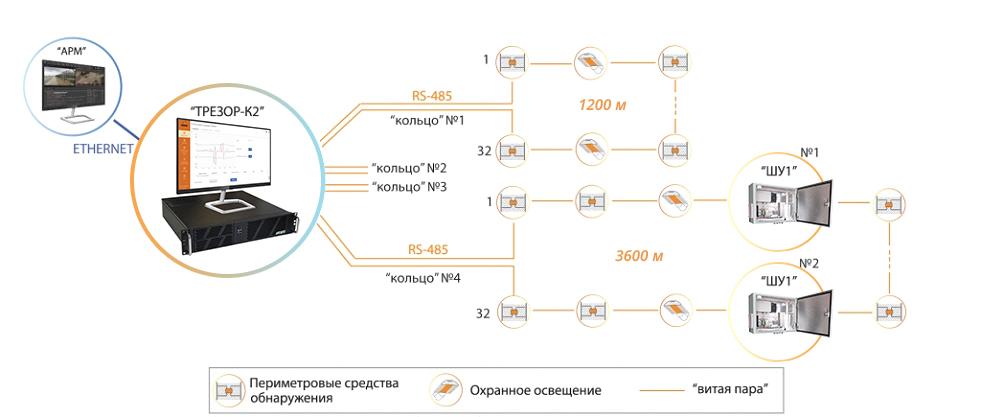

Пример использования «ШУ1» для увеличения длины "кольцевого" сегмента системы

Пример конфигурации системы ТРЕЗОР-ПРО

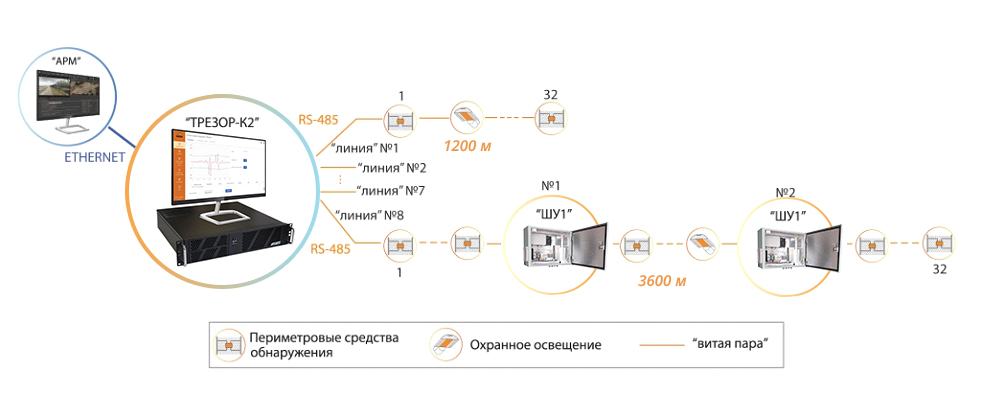

Пример использования «ШУ1» для увеличения длины "радиального" сегмента системы

Конструктивные особенности

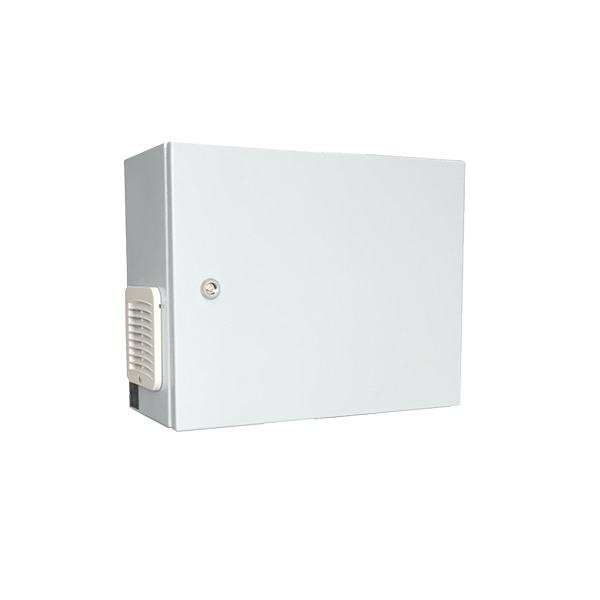

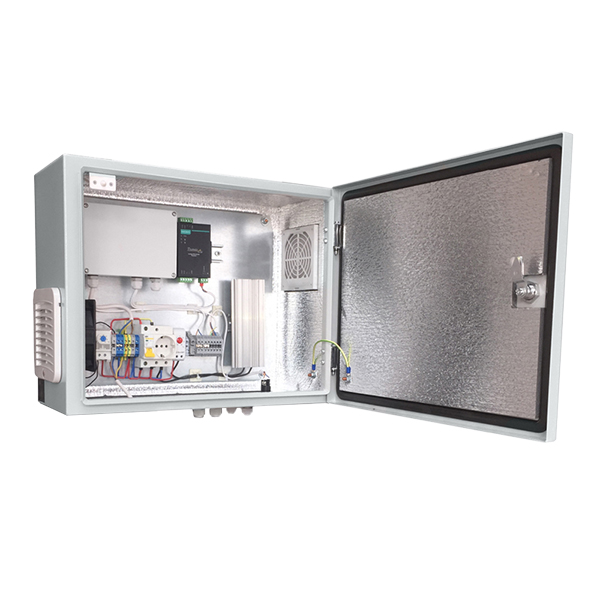

Шкаф участковый «ШУ1» представляет собой всепогодный термошкаф, в котором на монтажной панели и DIN-рейках размещается оборудование: повторитель интерфейса «RS-485», блок питания «ТРЕЗОР-БП» ТРДУ.436614.001, система обогрева и вентиляции, средства сигнализации, клеммные колодки; ввод кабелей в шкаф осуществляется через герметичные кабельные вводы, расположенные в нижней части шкафа.

Состав

Состав шкафа участкового «ШУ1» представлен на вкладке СОСТАВ ИЗДЕЛИЯ.

В комплект поставки может быть включен Блок линейный «ТРЕЗОР-БЛ» ТРДУ.425511.002 (оговаривается отдельно при заказе), который предназначен для контроля датчика вскрытия и тревожно-вызывной кнопки.

«ТРЕЗОР-БЛ» управляет оповещателем светозвуковым комбинированным «БИЯ-С мод. 1/12» и комплектуется платами входа ТРДУ.758764.003 и платами выхода ТРДУ.758764.004

Монтаж

Установка шкафа участкового производится на металлическую опору «Опора – 3» ТРДУ.301421.001-03 с помощью комплекта монтажных частей, входящих в комплект поставки.

ПАРАМЕТР ЗНАЧЕНИЕ
Количество обслуживаемых линий интерфейса RS-485 2
Возможность увеличения длины линии интерфейса RS-485 до 1200 м
Количество ШУ1 в одном сегменте системы не более 2
Напряжение питания 220 В ±10%, 50 Гц;
Максимальная потребляемая мощность 170 Вт
Выходная мощность 12 Вт
Максимальный ток при напряжении 24 В 0,5 А
Диапазон регулирования температуры обогрева -20…+40 °С
Диапазон регулирования температуры охлаждения 0…+60 °С
Диапазон рабочих температур -50…+50 °С
Габаритные размеры без учета вводов и КМЧ (Ш х В х Г) 500 х 400 х 230 мм
Вес, брутто не более 26,0 кг

Наименование Фото Обозначение Описание Кол-во Ед. изм
ТБУ-50.40.23.НВ ТБУ-50.40.23.НВ

Термошкаф с вентиляцией, обогревом и комплектом монтажных частей для крепления на круглую опору.

1 к-т

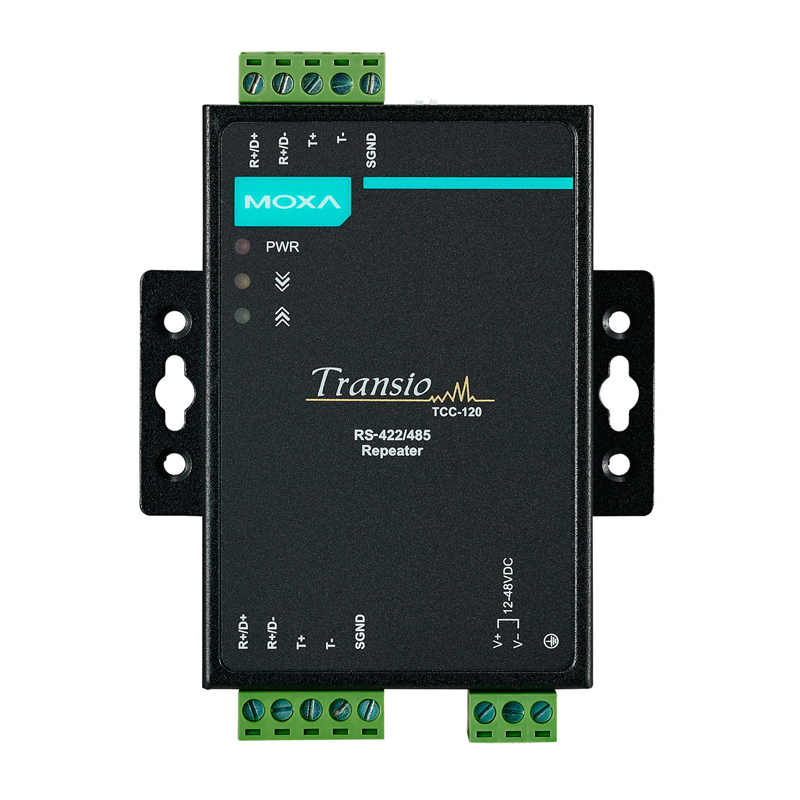

MOXA TCC-120I MOXA TCC-120I

Повторитель интерфейса RS-422 / 485 с изоляцией 2 кВ

1 шт.
ТРЕЗОР-БП 24-0,5/12-1,0 ТРЕЗОР-БП  24-0,5/12-1,0 ТРДУ.436614.001

Блок питания ТРЕЗОР-БП 24-0,5/12-1,0 (БП) предназначен для преобразования переменного напряжения 220 В в стабилизированное напряжение 12 В и 24 В постоянного тока.

1 шт.
БИЯ-С мод. 1/12 БИЯ-С мод. 1/12

Оповещатель светозвуковой комбинированный, уличного исполнения.

В составе «ШУ1» и «ШУ2» - опционально.

1 шт.
BBT40-SB7-K04 BBT40-SB7-K04

Кнопка тревожно-вызывная.

В составе «ШУ1» и «ШУ2» - опционально.


1 шт.
ТРЕЗОР-БЛ ТРЕЗОР-БЛ ТРДУ.425511.002

Блок линейный. Комплектуется платами входа ТРДУ.758764.003 и платами выхода ТРДУ.758764.00.

В составе «ШУ1» и «ШУ2» - опционально.

1 к-т
Опора-3 Опора-3 ТРДУ.301421.001-03

Металлическая опора (под бетонирование), диаметр 76,0 мм для крепления оборудования.

В составе «ШУ1» и «ШУ2» - опционально.

1 к-т
