«ДИВИЯ-Л» - Светильники светодиодные двухрежимные

Назначение

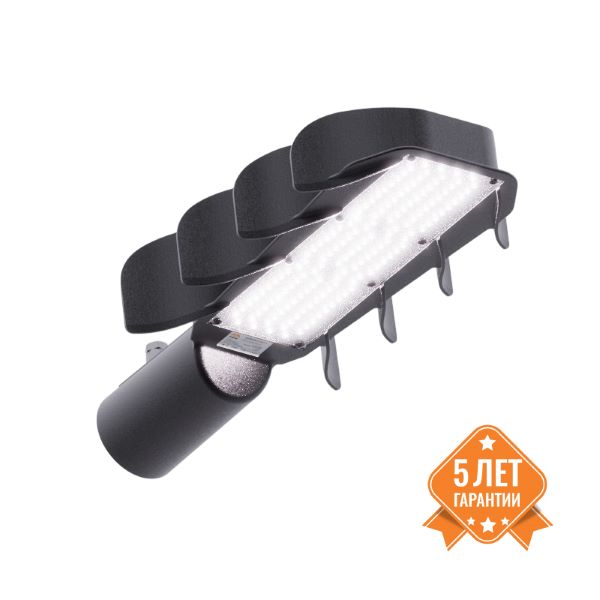

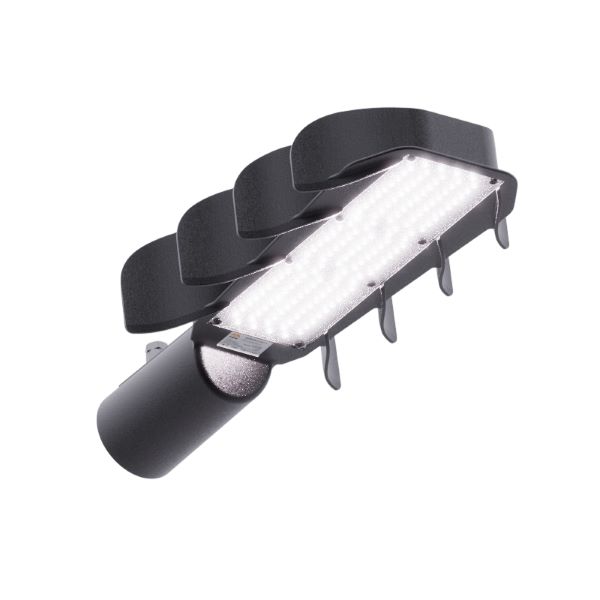

«ДИВИЯ-Л» — это высокоэффективные светодиодные уличные двухрежимные светильники, разработанные для эксплуатации в составе систем охранного освещения. Светильники «ДИВИЯ-Л» обеспечивают два режима освещения - Дежурный (30%) и Тревожный (100%) мощности.

Светильники «ДИВИЯ-Л» предназначены для организации освещения периметров объектов и совместной работы с системами охранной сигнализации периметра и телевизионного наблюдения.

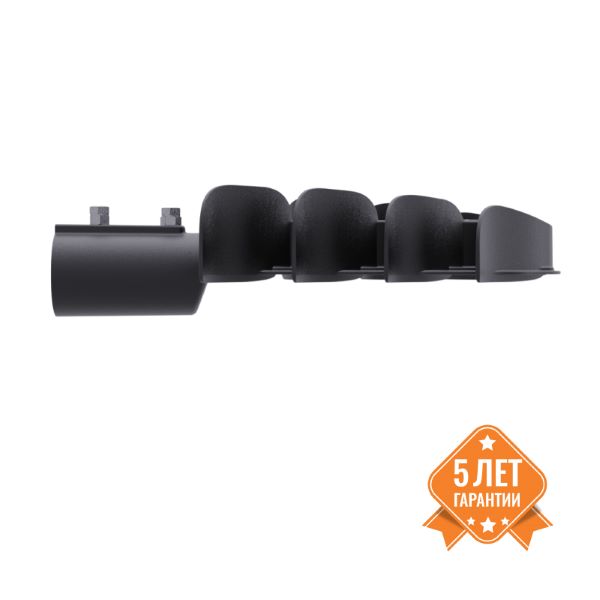

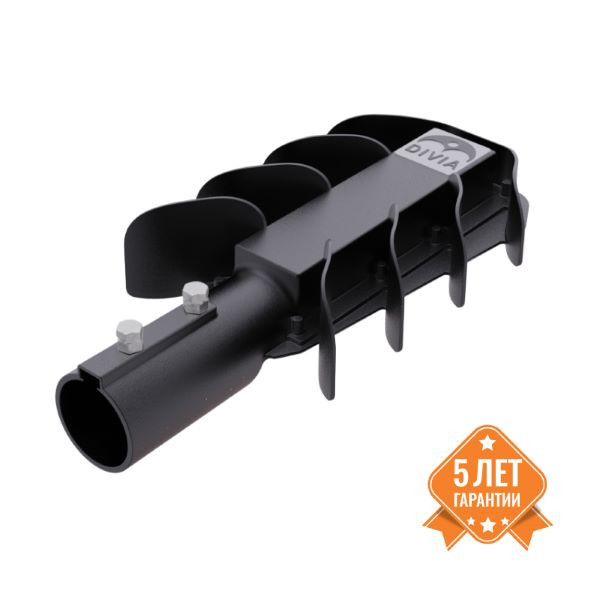

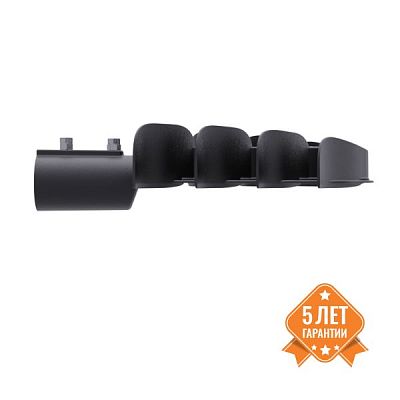

Светильники обладают такими качествами, как отсутствие стробоскопического эффекта, стабильность силы света во всем диапазоне питающих напряжений, широкий диапазон рабочих температур, плавный пуск, высокий уровень влагозащиты, срок службы до 20 лет. Высочайшую надежность обеспечивают высококачественные материалы. Легкий литой корпус из сплава алюминия с большой площадью теплоотдачи надежно защищает светильник в сложных эксплуатационных условиях. Светильники снабжены системами защиты от перегрева. В светильнике предусмотрена защита от превышающего напряжения от 330 до 400 В. Светильник выдерживает воздействие высоковольтных импульсов до 5 кВ длительностью 50 мкс. Вторичная оптика с IP66 используется без защитного стекла, что позволяет увеличить световой поток светильника. Светильники комплектуются консольным креплением для трубы с внешним диаметром 51 мм. Вид климатического исполнения светильников УХЛ1 по ГОСТ 15150-69

Светильники «ДИВИЯ-Л» выпускаются с оптическими системами, формирующими следующие кривые силы света:

• ШБ - для освещения участков периметра;

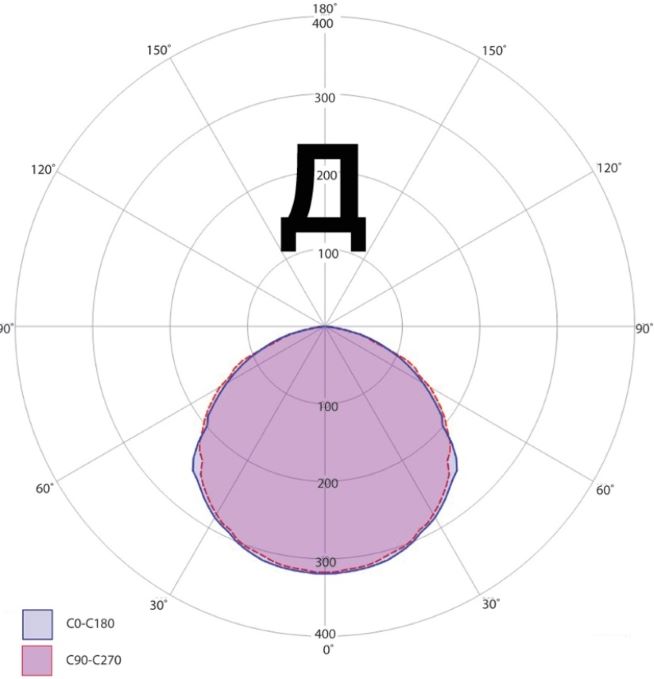

• Д - для освещения пунктов пропуска, площадок досмотра.

Отличительные особенности:

• Два режима работы – Дежурный и Тревожный. Управление переключением режимов «сухой контакт»;

• Высокая энергоэффективность – не менее 170 лм/Вт;

• Постоянный световой поток во всем диапазоне напряжений питания 170…264В;

• Отсутствие стробоскопического эффекта

• Плавный пуск;

• Встроенные системы защиты: от подключения к сети 380В; от воздействия импульсов до 5 кВ в течении 50 мкс; от перегрева;

• Широкий диапазон рабочих температур -60…+45°С;

• Удобство монтажа и подключения;

• Расширенная гарантия - до 5 лет;

• Длительный срок службы - до 20 лет.

Управление режимами освещения

Управление переключением режимов освещения осуществляется замыканием / размыканием пары управляющих контактов. В качестве устройства управления НПЦ "Трезор" рекомендует использовать Блок линейный «ТРЕЗОР-БЛ».

Блок линейный комплектуется модульными платами входа или выхода и позволяет переключать режимы работы группы светильников, подключенных к общей линии управления, по сигналам тревоги от периметровых средств обнаружения, входящих в состав системы «ТРЕЗОР», или любых охранных извещателей с тревожным выходом типа «сухой контакт». В зависимости от количества установленных модульных плат выхода, блок линейный может управлять от 1 до 4 групп светильников по 32 светильника в каждой группе. Максимальная длина каждой линии управления до 1200 м.

Рекомендации по размещению светильников

Для соблюдения требований нормативных документов монтаж светильников производится на опоры консольные «ДИВИЯ-О-К» с шагом 23 м на высоте 5,0 м, с шагом 20 м на высоте 4,0 м (для светильника ДИВИЯ-Л-ШБ-40). Типовые расчеты освещенности в разделе Типовые проектные решения.

При этом формируется равномерно освещенная сплошная полоса шириной не менее 3 метров по периметру объекта и обеспечивается гарантированная освещенность не менее 10 люкс во всех контролируемых зонах в Тревожном режиме, 0,5 люкс – в Дежурном режиме.
